美国GEDcrystal公司是一家专注于研发制造大批量,高质量的标准和特殊定制电子器件制造商,包括合成器,OCXO振荡器,VCXO晶振,TCXO晶振,VCTCXO压控温补晶振,DRO,频率转换器,时钟晶体振荡器,石英晶振,带通/低通滤波器和便携式信号发生器等.GEDcrystal提供低功耗,高精度,宽温,高性能,低老化的产品以及完善的服务体系,美国GED晶振的经营理念是超越客户的期望.下面给大家介绍的是GEDcrystal生产全步骤解析图.

晶片打磨

使用自动搭接控制器和高级研磨化合物将水晶坯料研磨至精确厚度.

真空金属沉积

底部电镀采用最先进的S＆A5600蒸发器,采用低温高真空系统,可实现超洁净和非常稳定的金属沉积.

混合振荡器电路组件区域

包含半导体芯片,晶体管和二极管,电容器和电感器的陶瓷基板在内部组装.IC和基板上的互连采用GED引线键合功能-通过Al楔形键合或Au球键合.

最终频率调整

使用S＆A5400S和S＆A5250系统进行最终频率调整.允许自动最终将石英贴片晶振调整到1ppm以内.

密封

密封能力包括电阻凸焊,冷焊和焊缝.GED晶振密封完成.在超纯干燥的氮气氛中,达到或超过MIL规范的密封性.GED晶振有密封性,使用阴离子泵在氮气或真空中的能力,以确保绝对没有油分子的迁移进入密封的气氛.

温度测试

GED设备可以测试晶体和有源晶振,晶体振荡器.极端温度从-55℃到125℃,它可以执行所有频率和电阻测量,从商业规格到军用规格的温度.

TCXO校准区域

独特的“一体化”TCXO晶振测试和校准系统由GEDCrystal公司开发.该系统缩短了交付周期并提高了晶振晶体生产率.

打标

零件使用计算机标记,带金刚石笔尖或激光打标的雕刻机.将不同频率的GED晶振进行标记,印上相对应的频率以及GED晶振的标记.

最终测试和质量控制

GED晶振对所有参数执行100％测试和检查,所有的石英贴片晶振和晶体振荡器等.

NAKAGAWA ELECTRONICS LIMITED（NKG）成立于1984年,注册于'85,是一家总部设在香港的私营公司.该公司最初是石英晶体单元和陶瓷基产品的交易商,如陶瓷谐振器和滤波器.在接下来的几年中,更多的频率控制产品被添加到产品组合中,以提供更广泛的产品系列.所有类型的基于石英晶体的时钟振荡器和VCXO,以及高端产品,如TCXO晶振和SAW滤波器型产品,都被提供给越来越多的客户.

随着业务的强劲增长,NKG晶振于1989年收购了位于中国周山岛的现有工厂,鼓励他参与石英晶体,插件晶振产品的生产.该工厂生产几种传统封装的金属罐石英晶体单元,称为HC-49/U,HC-49/S和UM型.

凭借自身的产品来源,香港NKG晶体可以迅速获得更多的市场份额,并成为著名的石英晶体单位制造商.在接下来的几年里,NKG晶振成为几家全球运营客户的“首选供应商”,特别是在计算机外围设备行业.这种认识导致了制造工厂进入更现代化的环境.

2004年,NKG CRYSTAL制造的金属晶体被搬迁到位于上海以西约100公里的江苏省苏州市新建的“新加坡工业园”（SIP）.

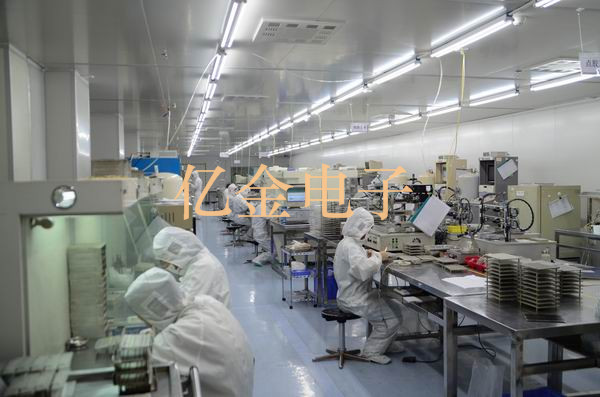

苏州的创业公司是通过租用工厂空间而购买土地而购买新的自有工厂.2006年,生产线可以搬进新公司,由三个10k洁净室组成,用于石英晶振和振荡器组装.新的10,000平方米设施中更大的空间使其能够投资陶瓷封装SMD石英晶体和振荡器的新设备.

有了这个,香港NKG晶体公司可以开发自己的振荡器,并很快专注于高频时钟和具有各种输出波形类型的VCXO,如LVPECL,LVDS和HCSL.随着对TCXO和VCTCXO等更复杂产品的需求不断增加,NKG开始与其他企业合作开发和制造,这遵循了行业的共同趋势.

凭借广泛的石英晶体,贴片晶振,TCXO,VCXO,OCXO,SPXO晶振,晶体振荡器等频率控制产品,香港NKG晶振公司如今已成为行业中一家经过良好重组的公司.

NAKAGAWA ELECTRONICS LIMITED（香港NKG CRYSTAL）开始在周山岛制造并搬到苏州/江苏省.在过去的五年中,不断增长的需求和对更具成本效益的生产线的需求导致了将生产分成两个独立的制造场所的决定.传统的金属线保存在苏州,而所有陶瓷包装生产都转移到南京,以便我们今天在这两个地方进行制造.

NKG晶振致力于为客户提供最佳服务,以满足并超越客户的期望.我们通过不断改进现有晶振产品和升级我们的系统和文档来实现这一目标.作为变频控制产品的制造商和供应商,我们不认为我们是销售部门,而是为我们的客户提供卓越的技术服务.

质量保证

香港NKG晶体致力于提供高质量的石英贴片晶振,水晶振荡子,压电晶体产品,并保持质量和管理体系,以确保可以保证的运营.不仅对我们的客户,而且对我们自己的员工和社区,我们正在协调我们所有的活动,具有最高的法律和道德标准的社会责任感.我们的公司运营已经制定并正在通过参考相关的公司治理准则和国际标准（包括EICC行为准则）进行审核和更新.

符合RoHS标准

香港NKG晶体公司致力于自2004年以来提供符合RoHS标准的产品.除了我们对重金属的内部XRF测试外,我们还在第三方进行定期测试,并与我们的材料供应商密切合作,以确保所有石英晶体振荡器,SMD晶振,石英晶振产品完全符合EURPPEAN理事会.

我们所有晶振,SAW滤波器,陶瓷谐振器产品均符合“指令2011/65/EU”及其修订.我们的大多数产品完全符合要求（也称为6/6兼容）,被认为是无铅产品.极少数项目属于RoHS豁免,无法避免使用LEAD（Pb）.

香港NKG CRYSAL的所有石英贴片晶振,有源晶振,陶瓷谐振器,滤波器,SPXO晶振,TCXO振荡器均符合新颁布的RoHS指令要求,符合“指令2015/863”,并且不含任何列出的四种邻苯二甲酸盐.这种合规性也可称为RoHS10兼容.

随着专用集成电路的普及,其性能和速度也有了更高的限制,同时驱动多个设备变得更加困难,这是高性能系统目前的局限,所以我们需要一个强大的时钟晶振源来增强使用空间.但是由于快速边沿速率,系统中部署的较高频率导致长PCB迹线表现得像传输线.维护平衡系统需要适当的终止技术来实现应用程序中的跟踪路由.

   差分晶振是目前市场生产技术高,精度稳定的一种石英晶体振荡器,比普通贴片晶振具有更低电压,更低功耗,高精密优势特点.差分晶振大家都知道常见的输出为,HCSL,LVDS,LV-PECL三种,接下来亿金电子进口代理商要给大家介绍的是HCSL输出SG3225HBN差分晶体振荡器.是爱普生的一款差分晶振.

   爱普生SG3225HBN差分晶振频率范围可达100M~325MHZ,电源电压0.165V~3.3V范围,为HCSL输出方式,尺寸为3.2x2.5x1.05mm小体积,相位抖动85fsTyp.(f0=156.25MHz).此款差分晶振的工作温度-40℃~+85℃,储存温度-55℃~+125℃之高.频率稳定度J:±50×10-6值,25mATyp.,35mAMax.低功耗,具有高可靠使用特性.

   HCSL输出SG3225HBN差分晶体振荡器相位抖动

   此款3225贴片晶振,具有差分输出功能,超薄小,重量轻,为高速网络应用,高端智能产品加速发展.SG3225HBN晶振被广泛用于网络路由器、超速光纤收发器、SATA、10G以太网、光纤通信、网络交换机等网络通讯设备中.具有低抖动,低相噪,低电平,质量稳定,性能强等特点.

       OE引脚=HIGH:指定的频率输出.

   OE引脚=LOW:输出为高阻抗.#2,#3连接到外壳.

   为了维持稳定运行,在接近石英晶振晶体产品的电源输入端处（在VCC-GND之间）添加一个0.01µF~0.1µF的去耦电容.

   爱普生晶振自成立以来为用户提供了无数高性能产品,包括晶体谐振器,时钟晶体振荡器,贴片晶振,VCXO晶振,温补晶振,差分晶振等.为了更好的服务广大用户,为用户提供更高价值的产品,爱普生在环境管理体系的运行方面,使用ISO14001国际环境标准,通过“计划-实施-检查-验证（PDCA）的循环来实现持续改进.公司位于日本和海外的主要制造基地已取得了ISO14001资格认证.EPSON晶振集团为了向顾客提供高品质、卓越信赖性的产品、服务,迅速着手通过ISO9000系列资格认证的工作,其日本和海外工厂也在通过ISO9001认证.同时,也在通过大型汽车制造厂商要求规格的ISO/TS16949认证.

如今网络高速,大数据对于使用石英晶体振荡器,贴片晶振要求越来越高,因此差分输出晶振应用越来越多.差分晶振输出是指输出相互之间极性相反的频率信号的方式.这种方式可输送高频,并具有抗噪音强等特征.最常见的差分晶体振荡器输出是LVDS,HCSL,LVPECL等方式.

我们接下来所要介绍的是美国进口MXT57差分晶振的参数特性.MXT57差分晶振是一系列超低抖动,工业标准TCXO晶体振荡器,旨在最大限度地提高网络,存储,服务器和电信设备的性能.MXT57差分晶振系列在-40℃至+85℃的工作温度范围内具有±2.5ppm的总稳定性,采用经过验证的组装方法,与传统的TCXO组装工艺相比,可提高长期可靠性并最大限度地减少老化漂移.作为具有可编程输出格式的定制ASIC和OE选项,这些具有差分输出的TCXO晶振可以配置为与任何标准6引脚TCXO兼容,标准选项和频率可用.

MXT57差分晶振参数特性

输出频率2.5MHz至850MHz

相位噪声低至190fs（F0=156.25MHz,积分带宽1.875MHz至20MHz）

超低杂散（典型值为-100dBc或更高）

过电压和温度±2.5ppm精度偏差

支持CMOS,LVPECL,LVDS和HCSL输出

2.375V至3.63V电源电压

输出使能选项：可以在引脚1或引脚2上进行有序

行业标准,节省空间的5.0mmx7.0mm6引脚封装

-40℃至+85℃的工作温度范围

无铅且符合RoHS标准

模拟TCXO,温度转换期间无相位凸起

缩短生产周期应用

应用

•10/40/100G以太网•SONET光通信•PCIeGen3/4/5•光纤通道/SAS•CPRI/OBSAI,XAUI和背板SERDES等.

差分晶振的频率相对都比较高,作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.差分晶振被广泛使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

   每一颗晶振都是在经过了30多道工序,严谨操作下所生产,为了更好的保证客户使用晶振,在反复检测没问题之后才会包装出厂.而每个晶振品牌都有代表自家晶振的型号,为了区分不同型号同时也为每个晶振建立了代码,也就是晶振编码.那么1TJH090DR1A0003晶振代表什么意思？下面亿金电子进口晶振代理商为大家解决疑惑.

   1TJH090DR1A0003晶振是日本KDS晶振品牌的编码,型号为DST1610A晶体,尺寸1.6x1.0x0.5mm,频率为32.768K,采用陶瓷封装和金属盖,两脚表贴式,编带盘装可用自动机械焊接,为工厂企业节省了时间以及人力资源.

   DST1610A晶振参数列表

   通过上面的参数表我们可以知道DST1610A晶振精度偏差控制在±20PPM范围,并且为不同领域产品提供7PF,9PF,12.5PF多种选项.具有耐高温特点-40℃~85℃,电阻最大为80kΩ,其他规格参数可以联系亿金电子销售部0755-27876565.

   大真空32.768K贴片晶振编码列表

   日本大真空32.768K贴片晶振系列,超紧凑,薄型,重量轻,SMD音叉型石英谐振器.具有精度高,可靠性高,抗振性强等特点.32.768K贴片晶振支持多种应用,包括移动通信设备和消费类设备,时钟设备,数码电子等.
