SM7745HV-40.0M,贴片有源晶振,美国进口Pletronics晶振,7050石英振荡器,SM77HV晶振
频率:40MHz

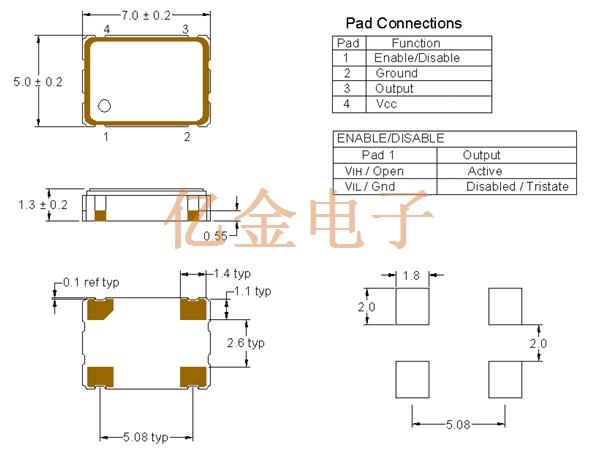

尺寸:7.00 x 5.00 mm
SM7745HV-40.0M,贴片有源晶振,美国进口Pletronics晶振,7050石英振荡器,SM77HV晶振
Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.
美国进口的 Pletronics 的 SM7745HV - 40.0M 贴片有源晶振脱颖而出。它采用 7050 石英振荡器封装,这种规格在保证性能的同时,能较好地适配各类电路板。作为有源晶振,它自带起振电路,无需复杂的外部辅助,就能稳定输出精准的 40.0MHz 频率信号,为电子设备提供可靠的时钟基准。石英材质的运用,赋予了它出色的频率稳定性和抗干扰能力。在复杂的电磁环境中,该7050贴片晶振能有效抵御外界干扰,减少频率波动。无论是温度的变化,还是湿度的影响,都难以对其性能造成较大干扰。在通信设备、工业自动化控制、测试测量仪器等领域,SM77HV 晶振都能凭借其稳定的性能,保障设备稳定运行,确保数据准确传输和处理。
SM7745HV-40.0M,贴片有源晶振,美国进口Pletronics晶振,7050石英振荡器,SM77HV晶振

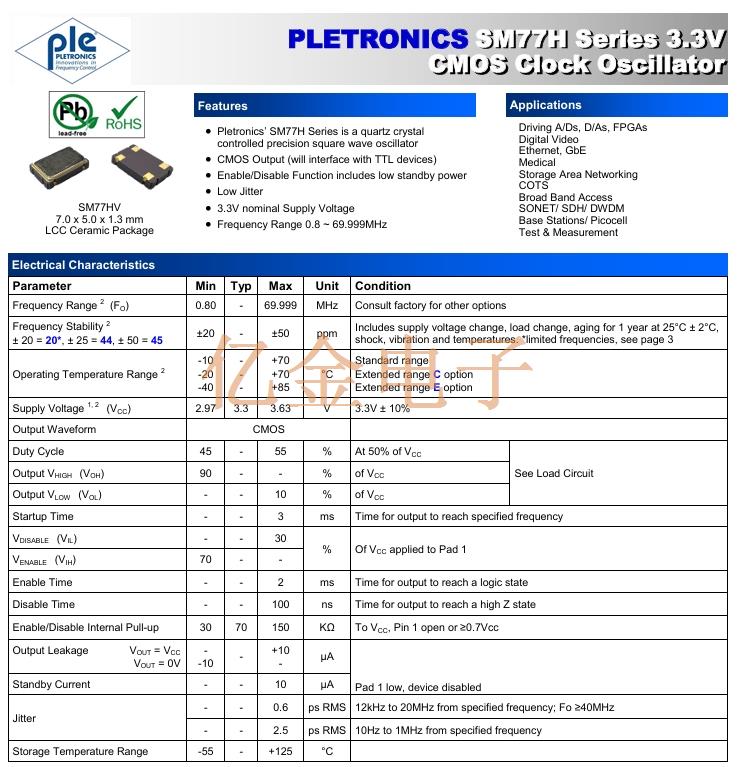

Parameter | Min | Typ | Max | Unit | Condition | |||||
Frequency Range 2 | 0.80 | - | 69.999 | MHz | Consult factory for other options | |||||
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm |
Includes supply voltage change, load change, aging for 1 year at 25°C ± 2°C,
shock, vibration and temperatures. *limited frequencies, see page 3
|
|||||
Operating Temperature Range 2 |
-10 -20 -40 |
- - - |
+70 +70 +85 |
°C |
Standard range Extended range C option Extended range E option |
|||||
Supply Voltage 1, 2 VCC | 2.97 | 3.3 | 3.63 | V | 3.3V ± 10% | |||||
Output Waveform | CMOS有源晶振 | |||||||||
Duty Cycle | 45 | - | 55 | % | At 50% of VCC | See Load Circuit | ||||
Output VHIGH | 90 | - | - | % | of VCC | |||||
Output VLOW | - | - | 10 | % | of VCC | |||||
Startup Time | - | - | 3 | ms | Time for output to reach specified frequency | |||||
VDISABLE | - | - | 30 | % | Of VCC applied to Pad 1 | |||||
VENABLE | 70 | - | - | |||||||
Enable Time | - | - | 2 | ms | Time for output to reach a logic state | |||||
Disable Time | - | - | 100 | ns | Time for output to reach a high Z state | |||||
Enable/Disable Internal Pull-up | 30 | 70 | 150 | KΩ | To VCC | |||||
Output Leakage VOUT = VCC VOUT = 0V |
-10 -10 |
- |
+10 +10 |
µA | Pad 1 low, device disabled | |||||
Standby Current | - | - | 10 | µA | ||||||
Jitter | - | - | 0.6 | ps RMS | 12kHz to 20MHz from specified frequency | |||||
- | - | 2.5 | ps RMS | 10Hz to 1MHz from specified frequency | ||||||
Storage Temperature Range | -55 | - | +125 | °C |
SM7745HV-40.0M,贴片有源晶振,美国进口Pletronics晶振,7050石英振荡器,SM77HV晶振
SM7745HV-40.0M,贴片有源晶振,美国进口Pletronics晶振,7050石英振荡器,SM77HV晶振
所有产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
