精工晶振,有源晶振,SH-32S晶振

频率:32.768KHz

尺寸:3.2*1.5*0.9mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.32.768K石英晶体频率稳定性强,在各种产品中面对不同环境其晶振都能够保持在10PPM高精度.具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.每一批生产的晶振在出厂时都会经过严格的检验,采用24小时老化测试为质量严格把关.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 精工晶振,有源晶振,SH-32S晶振

SEIKO-1

SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商,同时也生产电脑打印机。做电子元器件,在石英振子这一方面,SII也是做的非常之出色的,目前,能够与日本精工晶振全球同等级竞争的,只有日本大真空KDS晶振

精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,压电石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.
诞生于石英表研发的32.768K晶振,石英贴片晶振,贴片晶振等电子零件被广泛应用于智能手机、数码家电、汽车和产业用设备等各种领域。半导体与石英晶振具有小型、低电压驱动、耗电低、高精度的特点,能够为设备的小型化、高性能、驱动时间的延长等做出贡献。

精工控股株式会社精工晶振“永远领先时代一步”这一创业的经营态度一直支持着精工的创新和飞跃.2014,精工祈愿在这种领先精神的基础上,带着“期待和激动”与所有利益相关者共创、共享这充满希望的新时代,并怀着共鸣一同前行,为此公布了集团口号“SEIKO Moving ahead. Touching hearts.(让时代与心灵悦动SEIKO)”.2016年时值创业135,为了体现口号的精神,我们制定了面向10年后的未来奋斗目标作为长期愿景.今后也将以引领时代的先进性和创新性,紧贴时代,提供令人铭记于心的产品、质量和服务,旨在成为与全世界的人们分享感动的全球化企业集团.

精工控股株式会社精工晶振为实现长期愿景,旨在于2020年前成为全球市场的领先企业,启动了第6次中期经营计划.业务战略的目标是成为以腕表业务为核心的高收益集团,推进“收益能力的强化与面向成长的投资”.此外,彻底推进“经营基础的强化”,特别是在企业治理体制中谋求进一步的强化,设置以独立外部董事为核心的咨询委员会,引进董事会的有效性评估机制等.还有,为了推进充实自有资本和削减有利息负债,持续致力于培养全球化人才和推进女性发挥作用.通过这些举措,旨在实现可持续增长和提高中长期的企业价值.

yijin-1

精工晶振,有源晶振,SH-32S晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

 石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

精工晶振

单位

SH-32S晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF、9pF、12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

yijin-3

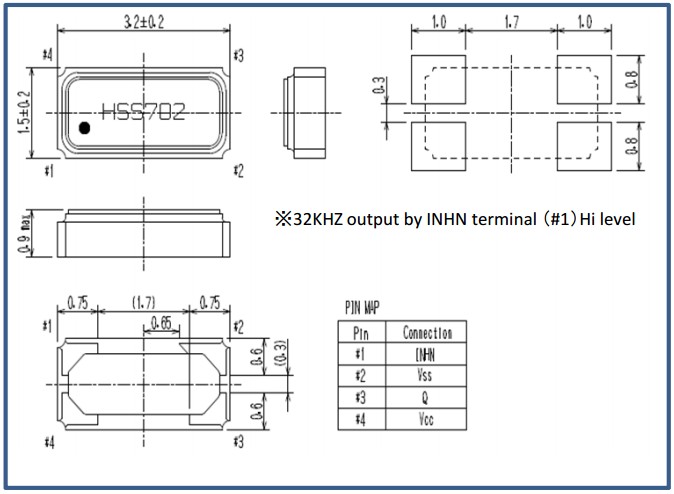

SH-32SCC

yijin-4

在使用精工晶振时应注意以下事项

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用SH-32S晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。精工晶振,有源晶振,SH-32S晶振
操作
请勿用镊子或任何坚硬的工具,夹具直接接触石英SH-32S晶振的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力,会导致SMD石英水晶振子特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

yijin-5

YJ-6

深圳市亿金电子有限公司    SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone联系人黄娜:18924600166

QQ工作QQ:857950243

myt贸易通:yijindz2014

tel座机:0755-27876565

email邮箱:yijindz@163.com

inter 网址:http://www.yijindz.com

mwx微信:yijindz,公众号:NDKcrystal

home地址:广东省深圳市宝安区107国道旁甲岸路
