MSH302548AH-27.000MHZ-T,MSH系列3225mm晶振,Mmdcomp车载晶振

频率：27MHz

尺寸：3.2x2.5mm

MSH302548AH-27.000MHZ-T,MSH系列3225mm晶振,Mmdcomp车载晶振，美国进口晶振，Mmdcomp晶振，麦迪康晶振，型号：MSH系列贴片晶振，产品编码为：MSH302548AH-27.000MHZ-T，频率为：27MHz，电压：3.3V，频率稳定性：±25ppm，HCMOS输出晶振，工作温度范围：-40℃至+85℃，小体积晶振尺寸：3.2x2.5mm，四脚贴片晶振，有源晶振，石英晶振，石英晶体振荡器，SMD晶振，XO振荡器。具有超小型，轻薄型，高性能晶振，高可靠性，耐热及耐环境等特点。应用于：移动通讯晶振，无线蓝牙晶振，车载晶振，导航仪晶振，物联网等应用。

订购热线：0755-27876565

yijin-2

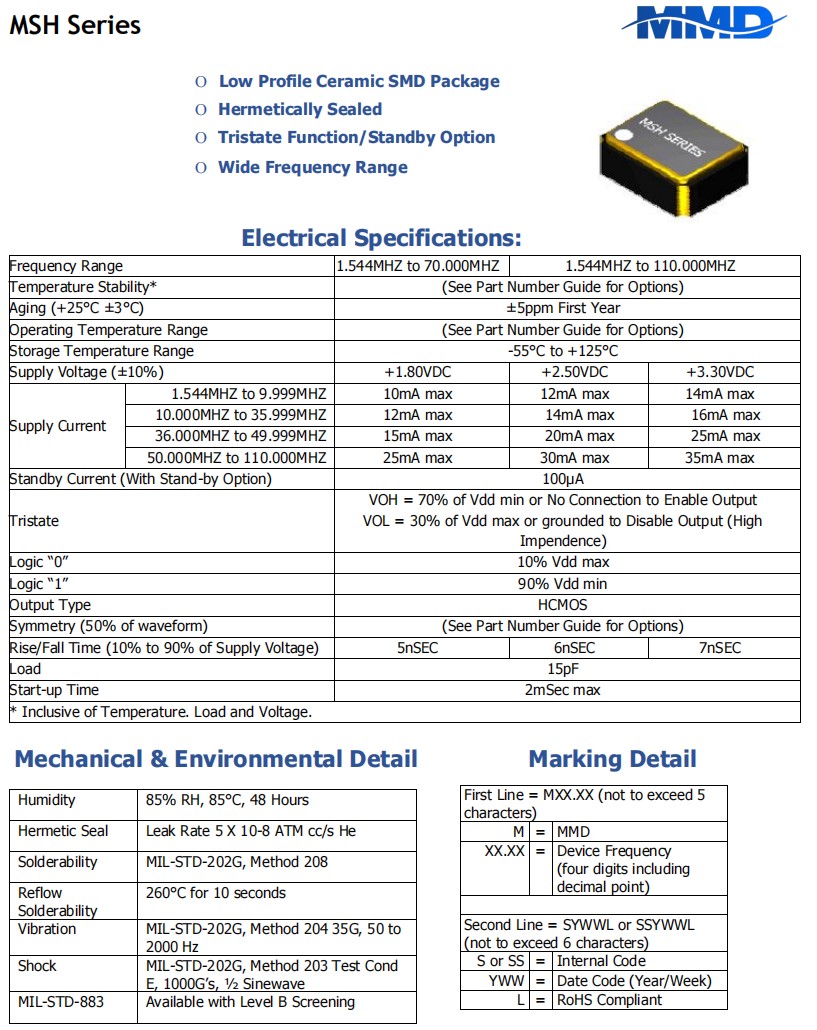

MSH302548AH-27.000MHZ-T,MSH系列3225mm晶振,Mmdcomp车载晶振,参数表

Frequency Range		27 MHz

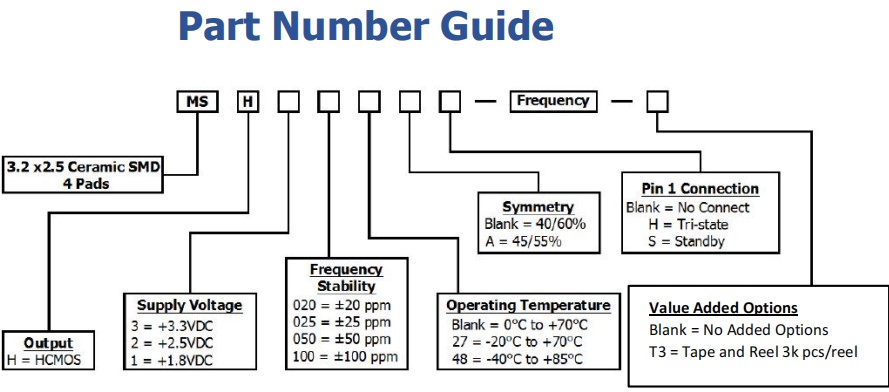

Temperature Stability*		(See Part Number Guide for Options)
Aging (+25°C ±3°C)		±5ppm First Year
Operating Temperature Range		(See Part Number Guide for Options)
Storage Temperature Range		-55°C to +125°C
Supply Voltage (±10%)		+1.80VDC	+2.50VDC	+3.30VDC
Supply Current	1.544MHZ to 9.999MHZ	10mA max	12mA max	14mA max
	10.000MHZ to 35.999MHZ	12mA max	14mA max	16mA max
	36.000MHZ to 49.999MHZ	15mA max	20mA max	25mA max
	50.000MHZ to 110.000MHZ	25mA max	30mA max	35mA max
Standby Current (With Stand-by Option)		100µA
Tristate		VOH = 70% of Vdd min or No Connection to Enable Output
		VOL = 30% of Vdd max or grounded to Disable Output (High Impendence)
Logic “0”		10% Vdd max
Logic “1”		90% Vdd min
Output Type		HCMOS
Symmetry (50% of waveform)		(See Part Number Guide for Options)
Rise/Fall Time (10% to 90% of Supply Voltage)		5nSEC	6nSEC	7nSEC
Load		15pF
Start-up Time		2mSec max
* Inclusive of Temperature., Load and Voltage.

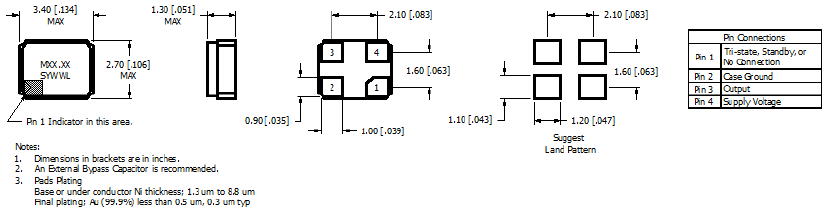

MSH302548AH-27.000MHZ-T,MSH系列3225mm晶振,Mmdcomp车载晶振,尺寸图

产品编码	品牌	描述	系列	频率
MSH302548AH-4.000MHZ-T3	Mmdcomp晶振	OSC XO 4MHZ 3.3V HCMOS SMD	MSH	4 MHz
MSH305048AH-48.000MHZ-T3	Mmdcomp晶振	OSC XO 48MHZ 3.3V CMOS SMD	MSH	48 MHz
MSH302548AH-50.000MHZ-T	Mmdcomp晶振	OSC XO 50MHZ 3.3V HCMOS SMD	MSH	50 MHz
MSH302548AH-7.3728MHZ-T3	Mmdcomp晶振	OSC XO 7.3728MHZ 3.3V HCMOS SMD	MSH	7.3728 MHz
MSH302548AH-18.432MHZ-T	Mmdcomp晶振	OSC XO 30MHZ 3.3V HCMOS SMD	MSH	18.432 MHz
MSH305048AH-14.7456MHZ-T3	Mmdcomp晶振	OSC XO 14.7456MHZ 3.3V CMOS SMD	MSH	14.7456 MHz
MSH305048AH-50.000MHZ-T	Mmdcomp晶振	OSC XO 50MHZ 3.3V CMOS SMD	MSH	50 MHz
MSH302548AH-1.8432MHZ-T3	Mmdcomp晶振	OSC XO 1.8432MHZ 3.3V HCMOS SMD	MSH	1.8432 MHz
MSH302548AH-32.000MHZ-T	Mmdcomp晶振	OSC XO 32MHZ 3.3V HCMOS SMD	MSH	32 MHz
MSH302548AH-33.000MHZ-T	Mmdcomp晶振	OSC XO 33MHZ 3.3V HCMOS SMD	MSH	33 MHz
MSH302548AH-27.000MHZ-T	Mmdcomp晶振	OSC XO 50MHZ 3.3V HCMOS SMD	MSH	27 MHz
MSH302548AH-40.000MHZ-T	Mmdcomp晶振	OSC XO 48MHZ 3.3V HCMOS SMD	MSH	40 MHz
MSH302548AH-12.000MHZ-T	3225进口晶振	OSC XO 16MHZ 3.3V HCMOS SMD	MSH	12 MHz
MSH302548AH-24.576MHZ-T	Mmdcomp晶振	OSC XO 24.5760MHZ 3.3V HCMOS SMD	MSH	24.576 MHz
MSH305048AH-33.3330MHZ	Mmdcomp晶振	OSC XO 33.333MHZ 3.3V CMOS SMD	MSH	33.333 MHz
MSH302548AH-16.384MHZ-T	Mmdcomp晶振	OSC XO 27MHZ 3.3V HCMOS SMD	MSH	16.384 MHz
MSH302548AH-10.000MHZ-T	Mmdcomp晶振	OSC XO 10MHZ 3.3V HCMOS SMD	MSH	10 MHz
MSH302548AH-30.000MHZ-T	Mmdcomp晶振	OSC XO 30MHZ 3.3V HCMOS SMD	MSH	30 MHz
MSH302548AH-20.000MHZ-T	Mmdcomp晶振	OSC XO 32MHZ 3.3V HCMOS SMD	MSH	20 MHz
MSH302548AH-8.000MHZ-T	Mmdcomp晶振	OSC XO 8MHZ 3.3V HCMOS SMD	MSH	8 MHz
MSH305048AH-20.000MHZ-T	Mmdcomp晶振	OSC XO 20MHZ 3.3V CMOS SMD	MSH	20 MHz
MSH305048AH-24.000MHZ-T	Mmdcomp晶振	OSC XO 24MHZ 3.3V CMOS SMD	MSH	24 MHz
MSH302548AH-33.333MHZ-T	Mmdcomp晶振	OSC XO 40MHZ 3.3V HCMOS SMD	MSH	33.333 MHz
MSH302548AH-24.000MHZ-T	Mmdcomp晶振	OSC XO 33MHZ 3.3V HCMOS SMD	MSH	24 MHz
MSH302548AH-3.6864MHZ-T	Mmdcomp晶振	OSC XO 3.6864MHZ 3.3V HCMOS SMD	MSH	3.6864 MHz
MSH305048AH-8.000MHZ-T	Mmdcomp晶振	OSC XO 8MHZ 3.3V CMOS SMD	MSH	8 MHz
MSH302548AH-29.4912MHZ-T	Mmdcomp晶振	OSC XO 29.491MHZ 3.3V HCMOS SMD	MSH	29.4912 MHz
MSH302548AH-48.000MHZ-T	Mmdcomp晶振	OSC XO 50MHZ 3.3V HCMOS SMD	MSH	48 MHz
MSH302548AH-25.000MHZ-T	Mmdcomp晶振	OSC XO 25MHZ 3.3V HCMOS SMD	MSH	25 MHz
MSH302548AH-11.0592MHZ-T	Mmdcomp晶振	OSC XO 12MHZ 3.3V HCMOS SMD	MSH	11.0592 MHz
MSH305048AH-25.000MHZ-T	Mmdcomp晶振	OSC XO 25MHZ 3.3V CMOS SMD	MSH	25 MHz
MSH302548AH-14.31818MHZ-T	Mmdcomp晶振	OSC XO 20MHZ 3.3V HCMOS SMD	MSH	14.31818 MHz
MSH302548AH-16.000MHZ-T	Mmdcomp晶振	OSC XO 25MHZ 3.3V HCMOS SMD	MSH	16 MHz
MSH305048AH-27.000MHZ-T	Mmdcomp晶振	OSC XO 27MHZ 3.3V CMOS SMD	MSH	27 MHz
MSH302548AH-14.7456MHZ-T	Mmdcomp晶振	OSC XO 24MHZ 3.3V HCMOS SMD	MSH	14.7456 MHz
MSH305048AH-12.000MHZ-T	Mmdcomp晶振	OSC XO 12MHZ 3.3V CMOS SMD	MSH	12 MHz
MSH105048AH-24.000MHZ-T	Mmdcomp晶振	4 PAD CERAMIC PACKAGE, 3.2 MM X	MSH	24 MHz
