QM5520LEX-25.0M振荡器,低电压晶振,Pletronics晶振,5032石英贴片,QM55L有源晶振

频率:25MHz

尺寸:5.00 x 3.20mm

QM5520LEX-25.0M振荡器,低电压晶振,Pletronics晶振,5032石英贴片,QM55L有源晶振   QM5520LEX-25.0M 是 Pletronics 生产的 5032 石英贴片有源晶振,也就是 QM55L 有源晶振。它可输出精准的 25.0MHz 频率,为电子设备提供稳定时钟基准。具备低电压工作特性,能降低能耗、减少发热,提高设备稳定性。石英材质赋予其良好的频率稳定性和抗干扰能力。适用于便携式智能设备、物联网终端等对功耗敏感的领域,有助于提升设备的性能和续航能力,是低功耗电子设备的理想选择。
订购热线:0755-27876565
QQ咨询 点击这里给我发消息

Y2-2

yijin-1QM5520LEX-25.0M振荡器,低电压晶振,Pletronics晶振,5032石英贴片,QM55L有源晶振

在追求低功耗与高性能的电子设备领域,Pletronics 的 QM5520LEX - 25.0M 振荡器表现亮眼。这是一款 5032 贴片封装的进口石英晶振,即 QM55L 有源晶振,其低电压特性尤为突出。5032 贴片封装设计小巧,便于在电路板上集成,契合现代电子设备小型化的发展趋势。该Pletronics有源晶振能稳定输出 25.0MHz 的精准频率,为电子设备提供可靠的时钟信号。低电压工作模式是它的一大优势,不仅降低了能耗,还减少了发热,提高了设备的稳定性和可靠性。在一些对功耗敏感的设备,如便携式智能设备、物联网终端等中应用时,能有效延长设备的续航时间。同时,石英材质保证了频率的稳定性和抗干扰能力,使它能在复杂的电磁环境中正常工作,确保设备稳定运行。

Pletronics. Inc 是一家美国专业从事石英晶体谐振器(Crystal Resonators)、振荡器(Oscillators)及频率控制元件设计、生产与销售的领先制造商。自1970年成立以来,公司始终以高精度、高可靠性和定制化能力为核心竞争力,服务于全球通信、工业自动化、医疗设备、航空航天及消费电子等高端领域。

yijin-2QM5520LEX-25.0M振荡器,低电压晶振,Pletronics晶振,5032石英贴片,QM55L有源晶振

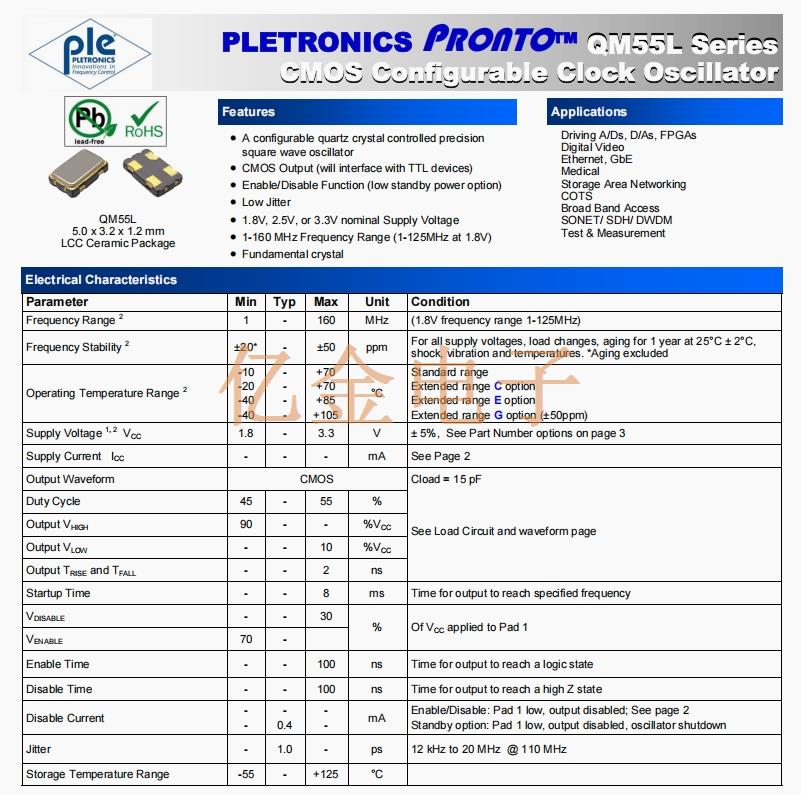

Parameter Min Typ Max Unit Condition
Frequency Range 2 - 160  MHz (1.8V frequency range 1-125MHz)
Frequency Stability 2 ±20* - ±50 ppm
For all supply voltages, load changes, aging for 1 year at 25°C ± 2°C,
shock, vibration and temperatures. *Aging excluded
Operating Temperature Range 2

-10

-20

-40

-40

-

-

-

-

   +70

   +70

   +85

   +105

°C

Standard range

Extended range C option

Extended range E option

Extended range G option (±50ppm)

Supply Voltage 1, 2   VCC 1.8  - 3.3  V ± 5%,  See Part Number options on page 3
Supply Current   ICC - - - mA See Page 2
Output Waveform CMOS振荡器
Cload = 15 pF



See Load Circuit and waveform page
Duty Cycle 45  - 55  %
Output VHIGH 90  - - %VCC
Output VLOW - - 10  %VCC
Output TRISE and TFALL - - ns
Startup Time - - ms Time for output to reach specified frequency
VDISABLE - - 30  % Of VCC applied to Pad 1
VENABLE 70  -
Enable Time - - 100  ns Time for output to reach a logic state
Disable Time - - 100  ns Time for output to reach a high Z state
Disable Current

-

-

-

0.4

     -

     -

mA
Enable/Disable: Pad 1 low, output disabled; See page 2
Standby option: Pad 1 low, output disabled, oscillator shutdown
Jitter - 1.0  - ps 12 kHz to 20 MHz  @ 110 MHz
Storage Temperature Range -55  - +125  °C

QM55Lyijin-3QM5520LEX-25.0M振荡器,低电压晶振,Pletronics晶振,5032石英贴片,QM55L有源晶振

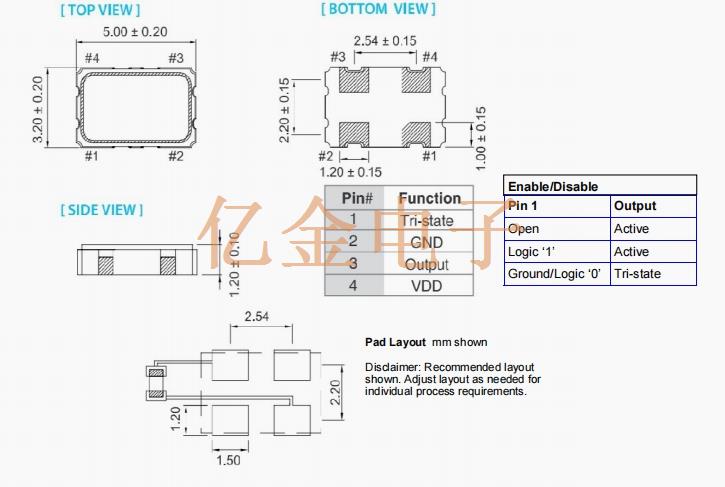

QM55L 5032 CMOS

yijin-4

QM5520LEX-25.0M振荡器,低电压晶振,Pletronics晶振,5032石英贴片,QM55L有源晶振
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

yijin-5
