NKG晶振|SHO6|SHO66B-100.000-WTS|差分石英晶体振荡器

频率:100MHZ

尺寸:3.2 × 2.5 × 1.0mm

NKG晶振|SHO6|SHO66B-100.000-WTS|差分石英晶体振荡器,香港NKG晶振,SHO6差分石英晶体振荡器,有源晶振,SHO66B-100.000-WTS晶振,3225进口晶振,六脚贴片晶振,HCSL输出晶振,频率100MHz,电压3.3V,频率稳定性50ppm,工作温范围-40~85°C,低老化晶振,小体积晶振,超低抖动晶振,无线通信晶振,高速转换器晶振,机载设备晶振,电信传输晶振.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息

yijin-1NKG晶振|SHO6|SHO66B-100.000-WTS|差分石英晶体振荡器,香港NKG晶振,SHO6差分石英晶体振荡器,有源晶振,SHO66B-100.000-WTS晶振,3225进口晶振,六脚贴片晶振,HCSL输出晶振,频率100MHz,电压3.3V,频率稳定性50ppm,工作温范围-40~85°C,低老化晶振,小体积晶振,超低抖动晶振,无线通信晶振,高速转换器晶振,机载设备晶振,电信传输晶振.

NKG晶振|SHO6|SHO66B-100.000-WTS|差分石英晶体振荡器特点:

SMD封装尺寸为3.2 x 2.5 x 1.0mm,带有6个衬垫。

频率范围13.5至250MHz

超低抖动,典型0.2ps和相位噪声。

高可靠的接缝密封封装,低老化。

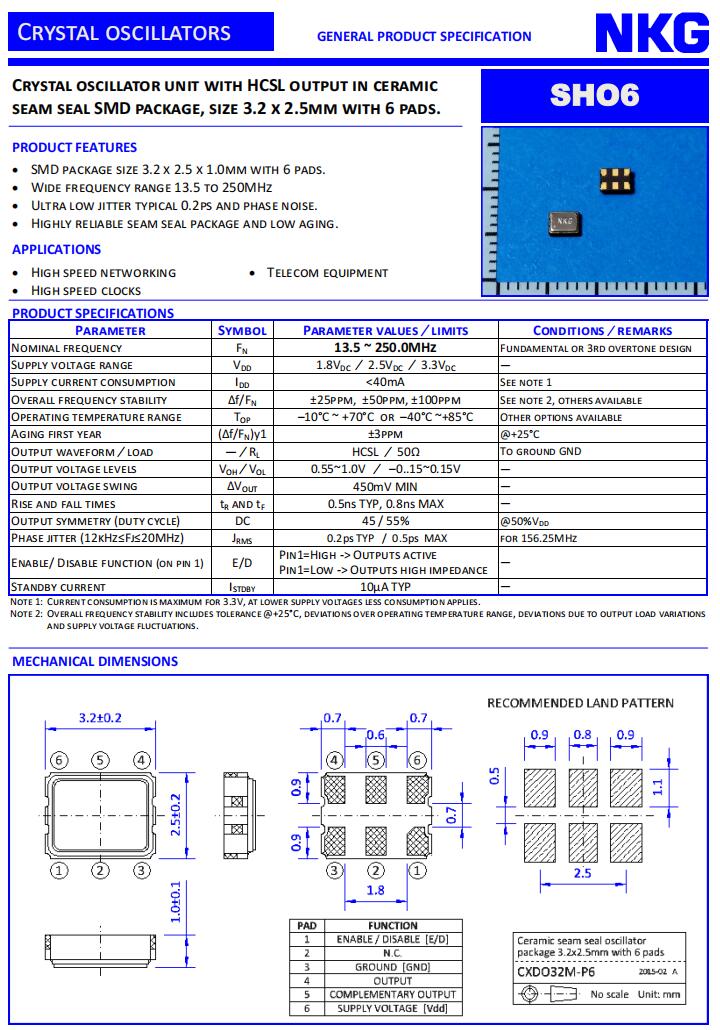

yijin-2NKG晶振|SHO6|SHO66B-100.000-WTS|差分石英晶体振荡器规格表

Parameter  Symbol  Specifications Remarks
Frequency range  FN 100MHz Fundamental  DESIGN
Supply voltage range VDD 3.3 V -
Supply current consumption IDD < 40mA -
Overall frequency stability Δf/FN  ±50ppm Depending on operating temperature range, other options available
Operating temperature range TOP –40°C ~+85°C Options available
Aging first year
(Δf/FN)y1
±3ppm
@+25°C
Output waveform /load — / RL HCSL /50Ω Between the two outputs
Output voltage levels  VOH /VOL 0.55~1.0V /–0..15~0.15V -
Output voltage swing
ΔVOUT
350mV TYP
-
Rise and fall times
tR and tF
0.5ns TYP / 0.8ns MAX
-
Output symmetry (duty cycle) DC  45/55% @50%VDD
Phase jitter (12kHz≤Fj≤20MHz)
JRMS
0.2ps TYP / 0.5ps MAX
for 156.25MHz
Standby function (E/D on pin 1)
E/D
Pin1 = High -> Output pin 3 active Pin1 = Low -> Output pin 3 high impedance
Output high impedance = TRI-STATE
Standby current consumption
ISTB
10µA Typ
Typical

yijin-3NKG晶振|SHO6|SHO66B-100.000-WTS|差分石英晶体振荡器尺寸图

SHO6-2

SHO6

yijin-5

YJ-6
