ECS-2016MV小型化低功耗晶振时序方案优选
ECS-2016MV小型化低功耗晶振时序方案优选
在IoT物联网,智能穿戴,蓝牙模组,便携式医疗设备,微型工业采集终端,TWS音频设备,无线传感网络等产品持续向轻薄化,低功耗,高集成方向迭代的行业趋势之下,时序器件的选型已经成为硬件方案设计里至关重要的一环.传统大尺寸封装晶振,在PCB空间紧张,供电电压多变,电池供电续航严苛的项目中,越来越难以适配新一代产品的开发需求.
一,行业发展背景:微型有源振荡器的市场刚需与选型痛点
电子产业小型化浪潮已经席卷几乎所有细分赛道.智能手表,蓝牙耳机,无线传感器,便携检测仪,微型定位模组,低功耗MCU主板,ZigBee,BLE蓝牙,LoRa低功耗无线模块,这些产品的PCB板面积寸土寸金.很多方案设计师在早期选型阶段,优先选用无源晶振搭配内部起振电路,以此压缩物料成本,但无源晶振方案存在不可忽视的短板:MCU内部振荡电路容易受PCB走线,寄生电容,电源噪声影响,出现起振不稳,频率偏差大,相位抖动恶化,温漂超标等问题;部分低功耗SOC的起振裕量不足,批量生产时容易出现不良率偏高,一致性差的情况,给量产测试,售后带来巨大压力.
而常规尺寸3225,2520封装有源晶振,体积偏大,在2016及更小封装的紧凑布局方案中根本无法布板.与此同时,很多便携式设备采用锂电池供电,电池满电到低电区间电压变化范围大,常见1.8V,2.5V,3.3V多电压系统共存,如果振荡器只能固定单电压工作,就需要额外增加LDO稳压电路,进一步挤占板卡空间,增加功耗与BOM成本.除此之外,工业现场,户外无线采集设备,需要承受-40℃到+85℃大范围温度波动,普通消费级振荡器在高低温环境下频率漂移严重,直接导致无线通信丢包,时序错乱,设备掉线,数据采集失效等故障.
综合这些痛点,市场迫切需要一款体积足够小,宽电压兼容,HCMOS标准输出,低相位噪声,稳定度可选,工业级温度,贴片标准化封装,易于SMT量产的有源时钟振荡器.ECS-2016MV正是ECS伊西斯晶振针对这一市场需求打造的MultiVolt™微型HCMOS振荡器,精准解决小型化低功耗设备时钟设计难题.深圳市亿金电子深耕晶振代理行业多年,持续跟进ECS新品迭代,吃透ECS各系列振荡器电气特性,焊接工艺,可靠性指标,能够为客户规避选型踩坑,提供从样品测试,小批量试产到大批量稳定供货的全链条配套服务.
二,ECS品牌与ECS-2016MV产品定位概述
ECSInc.是国际老牌频率器件制造商,产品覆盖无源石英晶体,标准有源振荡器OSC,TCXO温补振荡器,VCXO压控振荡器,实时时钟RTC等,产品广泛供应通信,工业控制,医疗电子,消费电子,物联网,汽车电子领域,产品严格遵循RoHS环保规范,生产质控体系成熟,一致性,长期老化指标稳定,在全球众多头部方案商,ODM厂商供应链中长期稳定导入.
它区别于同封装ECS-2016MVQ车规版本,ECS-2016MV为通用工业消费级版本,工作温度区间-40℃~+85℃,无需AEC-Q200车规认证,在降低成本的同时保留了宽电压,HCMOS输出,低抖动的核心优势,面向海量IoT,便携设备,无线模组市场;而MVQ版本面向车载等高可靠场景,二者不要混淆选型.

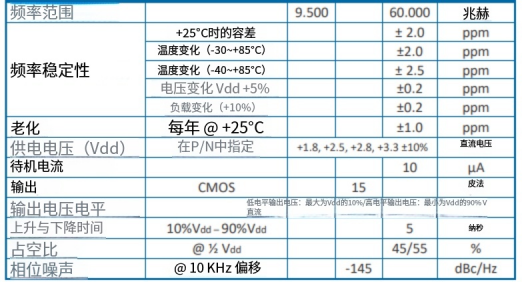

三,ECS-2016MV核心电气参数与硬件特性详解
3.1封装结构与机械规格
ECS-2016MV采用陶瓷基座+金属盖密封封装,4引脚SMD贴片结构,外形尺寸2.0(L)×1.6(W)×0.85(H)mm,厚度仅0.85mm,属于超薄型振荡器,适合贴装在主板背面,夹层,狭小腔体内部,适配超薄穿戴设备,小型传感器外壳结构限制.陶瓷封装气密性良好,相比树脂封装防潮能力更强,降低湿气侵入带来频率漂移,漏电风险,适合湿度环境复杂的工业现场.标准四焊盘布局,引脚定义标准化,兼容主流贴片机吸嘴,SMT贴装良率高,回流焊曲线匹配常规无铅焊料工艺,不需要特殊焊接调整,方便工厂量产.存储温度范围-55℃~+125℃,物料仓储,来料高温烘烤不会损伤器件,物料管控门槛友好.
3.2供电特性:MultiVolt™宽电压1.6V~3.6V
宽电压是ECS-2016MV贴片振荡器最大亮点之一,供电电压区间1.6V至3.6V,打破传统有源晶振固定3.3V或者2.5V单一供电限制.很多电池供电产品,比如一次性锂锰电池,可充电锂电池,随着放电进程,电压会持续跌落,常规单电压振荡器在电压低于阈值时停振,设备直接死机;ECS-2016MV在1.6V低压条件下依然能够稳定起振,持续输出合格HCMOS时钟,极大拓展设备可用电量区间,提升终端续航表现.在混合电压主板设计中,一颗ECS-2016MV可以同时供给1.8V内核MCU以及3.3V射频芯片,减少一路LDO电源,简化电源树设计,降低静态功耗和物料成本.输出电平跟随VDD变化,属于标准HCMOS电平:VOL≤10%VDD,VOH≥90%VDD,输出负载典型匹配15pF,和绝大多数MCU,SOC,射频芯片时钟输入引脚电平标准完全兼容,不用额外增加电平转换电路,减少信号反射,时序畸变问题.
3.3频率范围与稳定度选择

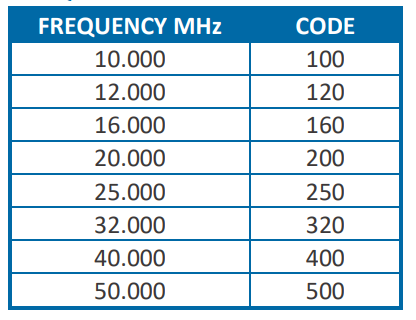

ECS-2016MV输出频率覆盖1.5MHz~54MHz,覆盖绝大多数嵌入式系统主时钟,蓝牙,WiFi辅助时钟,总线参考时钟需求,低频用于低速采集MCU,高频用于无线射频,高速外设时序.稳定度(全温稳定度,-40~+85℃)可选四档:±20ppm,±25ppm,±50ppm,±100ppm.简单区分选型逻辑:±20ppm:高精度版本,适合蓝牙BLE,ZigBee,Sub-GHz无线通信模组,对频偏敏感,频偏过大会造成通信距离缩短,丢包率上升;±25ppm:通用高精度主流规格,消费无线,便携医疗设备最常用,精度与成本平衡最好;±50ppm:工业采集,普通MCU主控时钟,低速传感设备;±100ppm:低成本消费类,简单指示灯,控制板,低速IOT终端,对频率精度要求宽松场景.器件年老化典型±1ppm@25℃长期工作,长时间运行频率漂移缓慢,保证设备数年使用时序一致性,避免后期老化带来通信性能衰减.
3.4HCMOS输出,抖动与功耗特性
HCMOS输出相比LVCMOS,噪声容限优秀,抗电源干扰能力更强,时钟边沿陡峭,占空比典型45%~55%,满足数字芯片采样建立保持时间要求.相位抖动指标优异,低抖动时钟可以降低数字系统误码概率,尤其射频基带,数字解调电路,时钟抖动直接决定接收灵敏度.工作电流典型值在数mA级别,相比同尺寸高性能TCXO振荡器功耗更低;注意它是普通OSC振荡器,不带温度补偿电路,所以静态功耗远低于TCXO,是追求低功耗同时不需要ppb级超高稳定度项目的优选.如果项目需要车规宽温超高稳定度,则升级ECS-2016MVQ;如果需要温补,选择ECS-TXO-2016MV系列,亿金电子同时可提供这两个系列产品咨询.
3.5环保可靠性规范
ECS-2016MV全系满足RoHS无铅环保要求,不含铅,汞,镉等受限物质,符合国内以及欧盟出口管控标准,产品可以顺利出口海外市场.出厂经过老化测试,高低温筛选,上电功能检测,来料不良率控制在极低水平,减少客户产线返工.
四,ECS-2016MV和同类2016封装有源晶振横向对比
当前市面上2016进口晶振封装有源OSC品牌众多,台系,日系,美系各有方案,很多工程师选型时容易混淆差异,我们结合代理经验,梳理ECS-2016MV差异化优势:第一,MultiVolt™原生宽电压1.6~3.6V,很多竞品2016OSC固定3.3V版本,最低供电2.7V左右,低压下无法工作,电池产品短板明显;第二,HCMOS标准输出,不少同尺寸竞品采用LVCMOS,电平余量小,长线走线容易受干扰;第三,稳定度档位丰富,从±20到±100ppm全覆盖,频点选择灵活,ECS原厂支持中小批量定制频点;第四,陶瓷密封封装,防潮,抗环境能力优于塑封版本;第五,ECS原厂质控体系稳定,批次之间参数一致性好,不会出现不同批次抖动,起振特性差异大的问题,方便硬件一次定型,长期不用改板.当然它也有清晰定位边界:它是普通HCMOSOSC,不是TCXO,温度变化下的频漂由晶体本身特性决定,不适合GPS,高精度同步,基站这类需要ppb级稳定度场景,这类项目亿金电子推荐ECS温补晶振系列.很多客户会拿无源2016晶振对比,无源晶振成本更低,但需要内部起振电路,匹配负载电容,并且起振裕量受布线影响极大;ECS-2016MV有源振荡器外围极简,VDD,GND,CLK输出三脚即可工作(第四脚一般为NC空脚),PCB设计简单,调试周期短,适合项目快速落地,降低研发试错成本.
五,ECS-2016MV主流应用场景解析
5.1低功耗无线IoT模组(BLE蓝牙,ZigBee,LoRa,Sub-GHz)
这是ECS-2016MV最大应用赛道.蓝牙模块,BLEbeacon信标,无线温湿度传感器,门磁,烟雾探测,LoRa采集节点,普遍依靠电池供电,空间狭小,对时钟精度,电压适应性要求高.蓝牙协议对载波频偏敏感,±20ppm,±25ppm规格ECS-2016MV能够保障蓝牙配对稳定,传输距离达标,减少掉线.宽电压特性适配锂电池放电曲线,延长传感器电池使用寿命.亿金电子服务大量无线模组厂商,该型号出货量大,现货充足.
5.2智能穿戴,TWS耳机,便携音频设备
智能手环,智能戒指,便携录音设备,TWS副盒主控板,PCB空间极度紧张,2016超薄封装可以轻松布局.HCMOS时钟供给MCU,音频Codec,时序稳定,避免音频卡顿,蓝牙断连.设备经常充电放电,供电波动大,MultiVolt宽电压特性适配电源波动.
5.3微型工业测控,数据采集终端
小型IO采集模块,无线变送器,手持检测仪表,便携式流量计.工业环境温度波动大,-40~+85℃工作范围覆盖国内绝大多数户外,车间环境;陶瓷封装抗轻微振动,适合安装在运动设备上.很多工业手持设备采用多节电池供电,电压变化范围宽,ECS-2016MV无需额外稳压,简化电源设计.
5.4便携式医疗电子
家用血糖仪,心电采集模块,便携血氧监测仪,移动健康采集终端.医疗设备晶振对器件稳定性,一致性,环保合规要求严格,ECS原厂可提供材质报告,RoHS证书,亿金电子配合客户做医疗器械来料审核文件.医疗设备大多电池驱动,低功耗,宽电压特性契合需求.
5.5嵌入式主控板,小型边缘计算节点,安防配件
低功耗MCU主板,摄像头附属控制板,红外感应设备,门禁读卡模块.不需要超高时钟精度,但要求上电可靠起振,长期稳定运行,±50ppm,±100ppm规格可以有效控制BOM成本.
5.6其他细分场景
RFID读写模块,NFC辅助时钟,遥控器,便携式定位标签,智能家居传感器(人体红外,光照,燃气传感器)等各类小型化数字硬件.
作为ECS晶振代理,深圳市亿金电子日常对接大量硬件工程师,收集很多ECS-2016MV使用案例,在这里分享实用设计要点,帮助客户规避踩坑:
电源滤波:振荡器VDD引脚就近放置0.1μF陶瓷去耦电容(0402/0603),电容焊盘紧贴晶振VDD和GND引脚,减少电源噪声耦合到时钟输出,降低抖动;电源走线不要和高速射频线并行长距离布线.
时钟输出走线:CLK输出到芯片时钟输入引脚走线尽量短,直,避免过孔过多,蛇形走线;HCMOS时钟信号边沿快,走线过长容易产生反射,负载电容按照15pF典型值匹配,不要额外并联大电容,避免边沿变缓,占空比恶化.
接地设计:晶振下方铺完整GND铜皮,做屏蔽,远离开关电源,电感,射频功率放大器等强干扰源;不要在晶振正下方走高速信号线,开关电源走线.
回流焊工艺:ECS-2016MV支持标准无铅回流焊曲线,峰值温度260℃以内,保温段时间不要过长,和常规SMT元器件工艺兼容,不需要特殊工艺;避免手工烙铁长时间直接烫陶瓷本体,高温冲击会造成晶体频偏甚至内部损伤.
库存存储:防潮包装,开封后在规定时间内贴片,长期存放保持干燥环境,陶瓷封装虽然防潮优于塑封,但高湿环境长期存放依然有风险.
样品测试:初次导入建议优先申请常用频点±25ppm规格样品,先在高低温箱做-40℃,85℃上电老化测试,验证起振,频偏,通信性能,确认满足方案后再批量下单.亿金电子支持样品申请,技术工程师配合协助调试问题,电话0755-27876565.
七,选型避坑指南:常见误区解答
误区一:把ECS-2016MV和ECS-2016MVQ混淆.MV是工业消费级,温度-40~85℃;MVQ带AEC-Q200车规认证,温度规格,电压范围略有差异,单价更高,车载项目选MVQ,普通IOT选MV,不要选错增加不必要成本.误区二:期望ECS-2016MV实现温补效果.它是普通OSC,没有温度补偿电路,温漂由晶体本身决定,如果产品在高低温下对频率精度要求达到ppm级别以内,必须选用TXO温补系列.误区三:低压供电直接1.6V不加滤波.虽然器件支持1.6V工作,但低压电源噪声裕量小,滤波电容必不可少,否则容易出现间歇性停振,时钟抖动变大.误区四:稳定度越高越好.高稳定度版本单价更高,无线通信场景±20/25ppm合适,普通控制板±50ppm足够,合理选型控制BOM成本.
八,深圳市亿金电子ECS晶振代理服务介绍
深圳市亿金电子有限公司扎根深圳宝安,是专注进口频率器件代理分销企业,正规代理ECS全系列晶振,振荡器产品,主营ECS无源晶体,ECS-2016MV,ECS-2520MV,ECS-3225MV,ECS-TXO系列温补振荡器,ECS车规振荡器,ECSRTC时钟模块等.我们核心服务优势:
原厂渠道货源,杜绝翻新,散新,仿料,每一批货物附带原厂资料,可提供出厂检测报告,品质可追溯;
常备主流频点现货,ECS-2016MV16M,24M,25M,26M,40M,48M等热门规格快速交付,缩短客户交期;冷门频点,特殊稳定度规格可向原厂排单订货;
技术配套支持:提供规格书下载,参数解读,PCB布局建议,样品测试协助,协助工程师对比ECS不同系列差异,快速锁定合适型号;
灵活订单模式:支持样品小批量,试产单,大批量供货,适配研发,试产,量产不同阶段需求;
一站式晶振配套:除ECS品牌之外,同步配套其他主流晶振品牌资源,客户BOM里面多种晶振物料可以统一配套采购,减少对接供应商数量;
完善售后:物料来料异常协助对接原厂分析,快速响应处理,保障客户产线顺畅.不管您是蓝牙模组方案商,工业设备厂商,医疗硬件企业,穿戴产品研发公司,只要有ECS晶振,ECS-2016MV微型HCMOS振荡器选型,报价,样品需求,欢迎随时致电深圳市亿金电子有限公司:0755-27876565,我们将安排专业销售和技术人员对接您的项目需求.
九,总结
小型化,低功耗,宽电压已经是当下时钟器件不可逆发展方向,ECS-2016MV作为ECSMultiVolt™系列2016封装微型HCMOS有源振荡器,精准抓住市场痛点:2.0×1.6mm超小陶瓷封装节省PCB空间,1.6~3.6V宽电压适配电池供电与多电压主板,HCMOS标准输出简化接口设计,多档频率稳定度灵活匹配消费,工业IoT项目,外围电路极简,降低研发调试难度与量产风险.在BLE蓝牙,LoRa无线传感,智能穿戴,便携式检测仪器,微型工业采集终端海量场景里,ECS-2016MV已经经过大量项目验证,是成熟可靠的时钟方案.但任何器件都有清晰定位边界,它不是车规器件,不是TCXO温补晶振,选型时结合温度,精度,可靠性要求合理判断,必要时升级MVQ或者TXO系列.深圳市亿金电子有限公司作为ECS晶振授权代理商,依托稳定原厂渠道,现货库存,专业技术服务,持续为国内硬件企业提供ECS-2016MV及全系列ECS频率器件供应服务,助力硬件方案快速落地,解决时序器件选型,供货难题.如果您正在寻找这款微型HCMOS振荡器,想要规格书,样品,报价,欢迎来电咨询:0755-27876565.
