西铁城晶振是日本晶体行业中的佼佼者,所生产的32.768K晶振,贴片晶振获得广大用户一致认可,被世界各地的用户应用于各行各业.为了更好的帮助大家使用西铁城晶振,亿金电子整理了CITIZEN贴片晶振包装规范供应广大用户参考.
CITIZEN贴片晶振包装规范
1.包装编带尺寸符合JISC0806和EIAJRC-1009B标准,并在包装盒中放入1000/2000或3000个一盘.
2.在晶振包装盒/卷轴顶部附上指定必要物品的实际型号参数标签.
3.将包装盒装在包装箱中并发送.

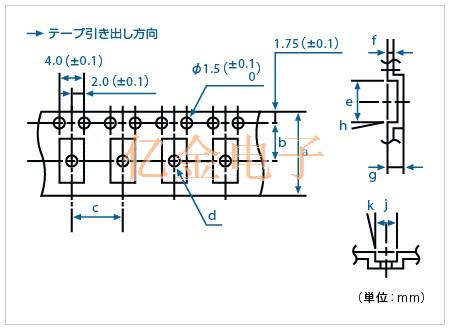

编带尺寸

（符合JISC0806/TB1208N和EIAJRC-1009BTE1208N标准）

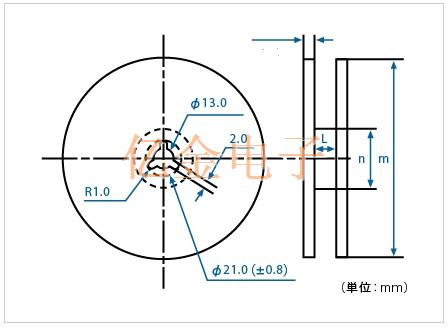

卷轴尺寸

（符合JISC0806/R12R和EIAJRC-1009BR15标准）

CITIZEN贴片晶振各个型号对应的包装数量

西铁城晶振型号	部位
西铁城晶振型号	梱包単位 pcs/reel	a	b	c	d (Φ)	e	f	g	h	j	k	L	m (Φ)	n (Φ)
CMR200T晶振	2,000	16.0	7.5	8.0	-	9.4	0.3	2.15	-	5.0	-	17.5	330	100
CMJ206T晶振	3,000	16.0	9.2	8.0	-	9.5	0.3	2.1	-	3.0	5°	17.5	330	100
CM200C晶振	3,000	16.0	7.5	8.0	1.0	8.2	0.3	2.65	5°	4.0	5°	17.5	330	100
CM250C贴片晶振	3,000	16.0	7.5	8.0	1.0	8.2	0.3	2.65	5°	4.0	5°	17.5	330	100
CM130晶振	3,000	16.0	7.5	4.0	1.0	7.2	0.3	1.4	5°	1.55	5°	17.0	180	50
CM519晶振	3,000	12.0	5.5	4.0	1.0	5.3	0.3	1.1	5°	2.1	5°	13.0	180	60
CM415晶振	3,000	12.0	5.5	4.0	1.0	4.5	0.3	1.0	5°	1.9	5°	13.0	180	60
CM315D晶振	3,000	12.0	5.5	4.0	1.0	3.6	0.3	1.0	5°	1.9	5°	13.0	180	60
CM315DL贴片晶振	3,000	12.0	5.5	4.0	1.0	3.6	0.3	1.0	5°	1.9	5°	13.0	180	60
CM315E晶振	3,000	12.0	5.5	4.0	1.0	3.6	0.3	1.0	5°	1.9	5°	13.0	180	60
CM2012H晶振	3,000	8.0	3.5	4.0	1.0	7.2	0.3	1.4	5°	1.55	5°	17.0	180	50
CM1610H晶振	3,000	8.0	3.5	4.0	1.0	7.2	0.3	1.4	5°	1.55	5°	17.0	180	50
HCM49贴片晶振	1,000	24.0	11.5	12.0	2.0	16.1	0.4	4.3	5°	5.1	5°	25.5	330	100
CM309E晶振	1,000	24.0	11.5	12.0	1.5	11.9	0.4	4.0	5°	4.9	5°	25.5	330	100
CS325S晶振	3,000	8.0	3.5	4.0	1.1	3.5	0.25	0.75	5°	2.8	-	11.4	180	60
CSX-750F晶振	2,000	16.0	7.5	8.0	1.5	7.4	0.3	1.9	5°	5.4	5°	17.5	254	100
SSX-750P贴片晶振	2,000	16.0	7.5	8.0	1.55	7.4	0.3	2.0	5°	5.4	5°	17.5	254	100
CSX-252F晶振	3,000	8.0	3.5	4.0	1.1	2.7	0.25	1.15	5°	2.25	5°	9.0	180	60
