IDT晶振,差分晶振,XUM晶振

频率：0.016~1500MHz

尺寸：5.0x3.2mm

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”

订购热线：0755-27876565

IDT-2

IIDT晶振集团开发了能够与处理器,存储器等数字系统,其他半导体以及物理世界连接的半导体解决方案.IDT认为作为一名行业领导者努力解决我们环境所面临的挑战以及社会需求是我们义不容辞的责任.IDT晶振作为较为出色的国际企业,致力于研发生产销售晶振,石英晶振,有源晶振,压控振荡器,温补晶振,石英晶体振荡器等水晶元件.不断提高生产技术以及开发更多高精密石英晶体元器件.IDT 的集成电路被全球的通信、计算和消费产业广泛采用,在全球各地设有研发生产以及运营销售基地.

IDT晶振集团的 XL 和 XU 晶体振荡器,有源晶振可提供 HCMOS、LVPECL、LVDS 和 HCSL 输出. XU 和 XL 系列分别拥有 300 fs 和 750 fs（典型值） RMS 相位抖动 (12 kHz – 20 MHz)（分别）. 提供 ± 20 ppm、± 25 ppm、± 50 ppm 或 ± 100 ppm 的频率稳定性选项,以及 16 kHz 至 1.5 GHz 的自定义频率的快速交货期. 这些有源晶振,压控振荡器采用行业标准封装（3.2 x 2.5 mm、5 x 3.2 mm、7 x 5 mm）和引脚. IDT 的 XU 和 XL 系列所能提供的性能、价格和交付均可满足您的设计要求. 相关应用包括：网络、通信、数据 I/O、存储和服务器.

yijin-1

IDT晶振,差分晶振,XUM晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

IDT晶振型号	符号	XUM晶振(5032)
输出规格	-	LVDS
输出频率范围	fo	0.016~1500MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40～+85℃
运行温度范围	T_use	-10～+70℃ ,-40～+85℃
消耗电流	I_CC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45～55% [at outputs cross point]
0电平电压	V_OL	-更多相关参数请联系我们http://www.vc-tcxo.com
1电平电压	V_OH	-
上升时间下降时间	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分输出电压	V_OD1, V_OD2	0.247～0.454V
差分输出误差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
补偿电压	V_OS	1.125～1.375V
补偿电压误差	⊿V_OS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

yijin-3

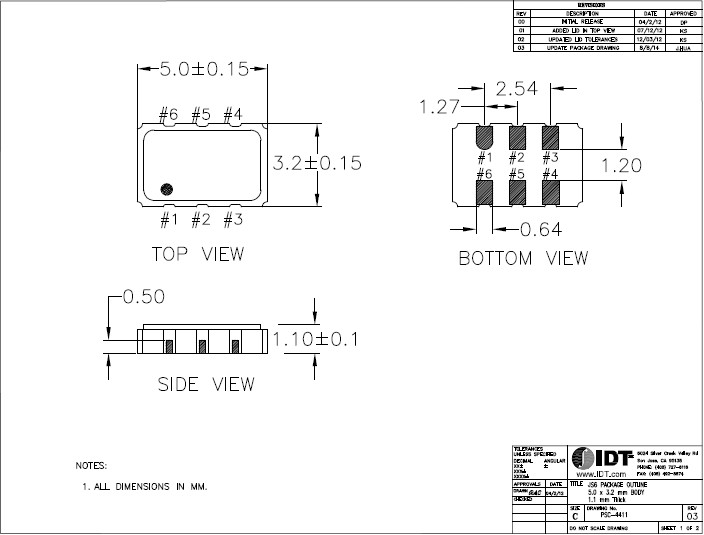

XUM 5032 LVDS

yijin-4 在使用IDT晶振时应该注意以下事项：

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.IDT晶振,差分晶振,XUM晶振

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.

比如等效电路测试如下：

yijin-5
