TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振

频率:50M~700MHZ

尺寸:5.0x7.0mm

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振

TXC-2

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.

TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效

yijin-1

TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45℃~+100℃的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.

 石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

TXC晶振型号

符号

BK晶振,BJ晶振,BM晶振

输出规格

-

LV-PECL

输出频率范围

fo

50~700MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存温度范围

T_stg

-55~+125

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

45mA max. (fo170MHz)

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

VCC-1.81~VCC-1.62V

1电平电压

VOH

VCC-1.025~VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20~80% Output, OutputN]

差分输出电压

VOD1, VOD2

-更多详细常参数请联系我们http://www.vc-tcxo.com/

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz~5MHz fo40MHz,fo offset:12kHz~20MHz]

台湾晶技LV-PECL差分晶体振荡器5x7封装代码

原厂代码 品牌 代理商 型号 类型 频率 包装/封装 尺寸
BJ-61.440MBE-T TXC晶振 亿金电子 BJ VCXO 61.44MHz 6-SMD (7.00mm x 5.00mm)
BJ-122.880MBE-T TXC晶振 亿金电子 BJ VCXO 122.88MHz 6-SMD (7.00mm x 5.00mm)
BJ-156.250MBE-T TXC晶振 亿金电子 BJ VCXO 156.25MHz 6-SMD (7.00mm x 5.00mm)
BJ-155.520MBE-T TXC晶振 亿金电子 BJ VCXO 155.52MHz 6-SMD (7.00mm x 5.00mm)
BJ-61.440MCE-T TXC晶振 亿金电子 BJ VCXO 61.44MHz 6-SMD (7.00mm x 5.00mm)
BJ-77.760MBE-T TXC晶振 亿金电子 BJ VCXO 77.76MHz 6-SMD (7.00mm x 5.00mm)
BJ-77.760MCE-T TXC晶振 亿金电子 BJ VCXO 77.76MHz 6-SMD (7.00mm x 5.00mm)
BJ-122.880MCE-T TXC晶振 亿金电子 BJ VCXO 122.88MHz 6-SMD (7.00mm x 5.00mm)
BJ-155.520MCE-T TXC晶振 亿金电子 BJ VCXO 155.52MHz 6-SMD (7.00mm x 5.00mm)
BJ-156.250MCE-T TXC晶振 亿金电子 BJ VCXO 156.25MHz 6-SMD (7.00mm x 5.00mm)
BJ-161.1328MBE-T TXC晶振 亿金电子 BJ VCXO 161.1328MHz 6-SMD (7.00mm x 5.00mm)
BJ-166.6286MBE-T TXC晶振 亿金电子 BJ VCXO 166.6286MHz 6-SMD (7.00mm x 5.00mm)
BJ-187.500MBE-T TXC晶振 亿金电子 BJ VCXO 187.5MHz 6-SMD (7.00mm x 5.00mm)
BJ-161.1328MCE-T TXC晶振 亿金电子 BJ VCXO 161.1328MHz 6-SMD (7.00mm x 5.00mm)
BJ-166.6286MCE-T TXC晶振 亿金电子 BJ VCXO 166.6286MHz 6-SMD (7.00mm x 5.00mm)
BJ-187.500MCE-T TXC晶振 亿金电子 BJ VCXO 187.5MHz 6-SMD (7.00mm x 5.00mm)
BK-622.080MBE-T TXC晶振 亿金电子 BK VCXO 622.08MHz 6-SMD (7.00mm x 5.00mm)
BK-669.32658MBE-T TXC晶振 亿金电子 BK VCXO 669.32658MHz 6-SMD (7.00mm x 5.00mm)
BK-622.080MCE-T TXC晶振 亿金电子 BK VCXO 622.08MHz 6-SMD (7.00mm x 5.00mm)
BK-669.32658MCE-T TXC晶振 亿金电子 BK VCXO 669.32658MHz 6-SMD (7.00mm x 5.00mm)
yijin-3

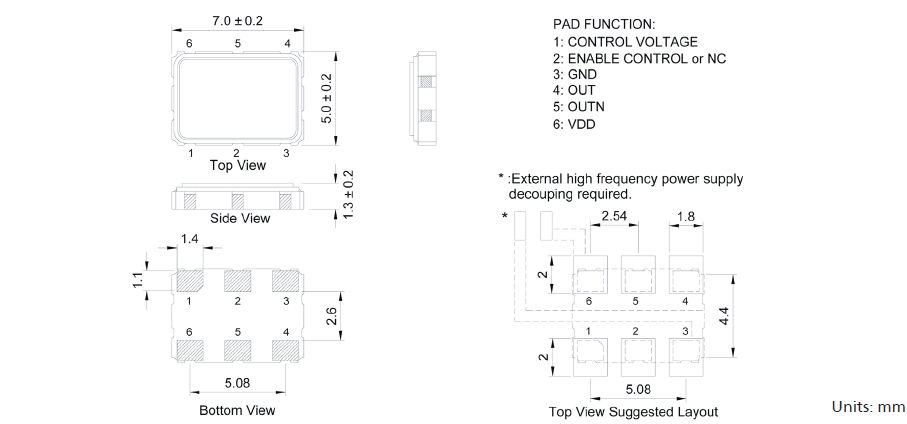

BK晶振尺寸图

TXC_BK_7_5 LVPECL VCXO

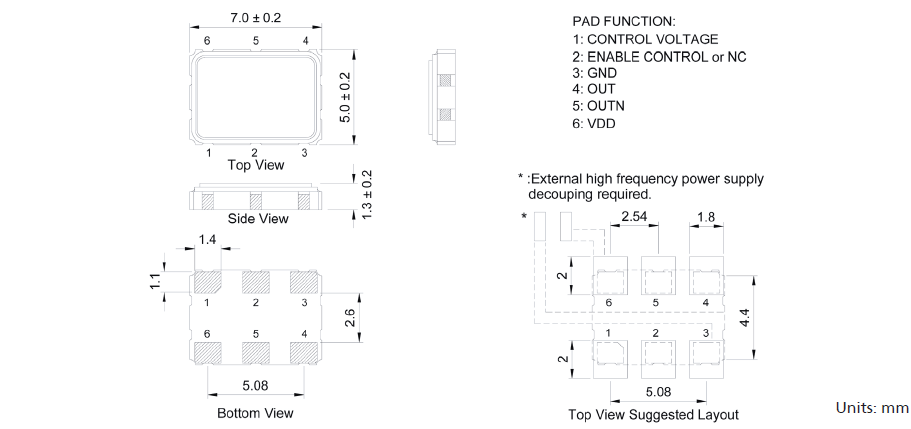

BJ晶振尺寸图

TXC_BJ_7_5 LVPECL VCXO

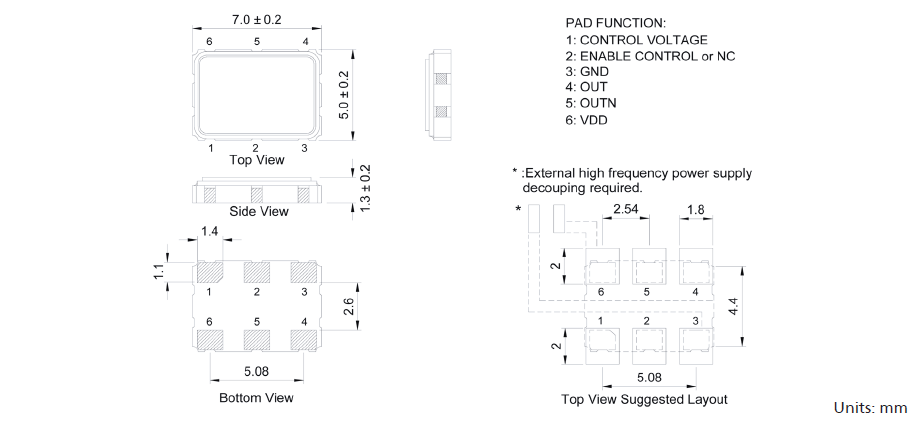

BM晶振尺寸图

TXC_BM_7_5 LVPECL VCXO

yijin-4在使用TXC晶振时应注意

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

1.噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

2.电源线路

电源的线路阻抗应尽可能低.TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振

3.输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

4.未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

5.热影响

重复的温度巨大变化可能会降低受损害的5x7差分晶体振荡器石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

6.安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

7.通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
