Crystek美国晶振,C39xx系列石英有源晶振,CE3290-24.000MHz晶振

频率:1.544~100MHZ

尺寸:7.0*5.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息

SITIME-2

yijin-1

       Crystek美国晶振,C39xx系列石英有源晶振,CE3290-24.000MHz晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

         Crystek晶振是目前生产石英晶体振荡器方面位于全球领先地位,专业生产各种有源晶振,压控晶振,温补晶振,压控温补晶振,时钟晶振等,占市场上的石英晶体振荡器总额的大多数。为未来的科技做出了巨大的贡献。

         Crystek美国晶振,C39xx系列石英有源晶振,CE3290-24.000MHz晶振Crystek晶振集团与各部门建立有效的合作体系,为客户提供快速高质量的产品和服务,并与客户一起发展.为了向客户提供顶级的石英晶体,贴片晶振,有源晶振,压控晶体振荡器等产品,确保了石英晶振,贴片晶振,石英晶体振荡器等产品的质量控制过程,通过实施基础设施,通过各种商业地点的计算机网络,以及质量控制系统(ISO 9001)认证,实现了完美的通信领域产品.

yijin-2

Frequency Range:                      1.544 MHz to 100.000 MHz
Frequency Stability Options:          ±20*, ±25, ±50, ±100 (ppm)
Temperature Range: (standard)    0°C to +70°C
                      (Option “M”)       -20°C to +70°C
                      (Option “E”*)       -40°C to +85°C
Storage Temperature:     -45°C to 90°C
Input Voltage:                5.0V ±0.5V
Input Current:                60mA Max
Standby Current:            10uA Max
Output:                        HCMOS
        Symmetry:
     (Standard “2”)         40/60% Max @ 50% Vdd
        (Option “9”)         45/55% Max @ 50% Vdd
     Rise/Fall Time:         6ns Max @ 20% to 80% Vdd
                Logic:         "0" = 10% Vdd Max
                                "1" = 90% Vdd Min
      Disable Time:         200ns Max
    Start-up Time:          10ms Max
                Load:          30pF Max
Jitter RMS: 12kHz~20MHz   0.5ps Typical, 1ps Max
Sub-harmonics:              None
Aging:                            <3ppm 1st year, 1ppm every year thereafter

yijin-3

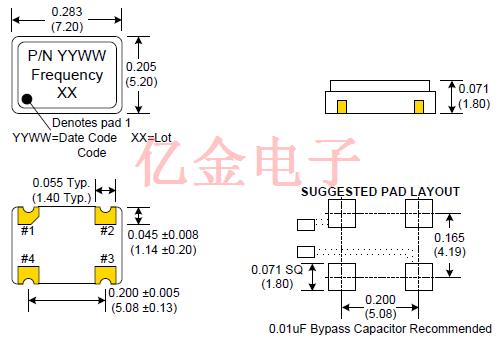

C32xx C39xx 7050 XO OSC HCMOS 5V

yijin-4

Crystek晶振注意事项:
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响,Crystek美国晶振,C39xx系列石英有源晶振,CE3290-24.000MHz晶振.
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

C32xx C39xx 11
