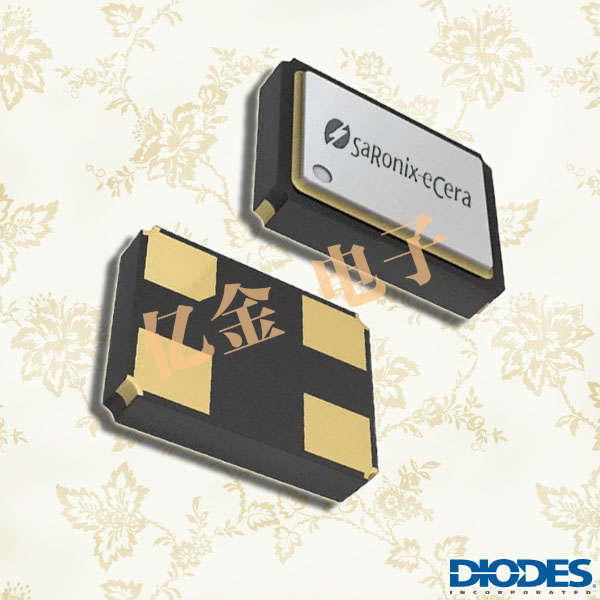

百利通亚陶晶振,贴片晶振,FL晶振,FLQ晶振,FL1600043晶振

频率:12M~66MHZ

尺寸:3.2X2.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 百利通亚陶晶振,贴片晶振,FL晶振,FLQ晶振,FL1600043晶振

BLT-1

台湾百利通亚陶晶振的技术为高带宽、高速串行连接协议所引起的挑战提供了系统设计解决方案.Pericom公司于1990年由许志明和许志恒(Alex Hui  John Hui)共同在美国加州圣何西市创立,公司由此蓬勃发展成为一家在全球拥有超过900名员工的公司,并在北美(我们的总部所在地)和亚洲建立了设计中心;亚陶的技术和销售支持办事处遍布全球.

1.亚陶石英晶体科技成立于西元20007,提供客户高效能与高稳定度频率解决方案,在晶振产业中已广受好评.主要生产表面黏着式 (SMD) 石英晶体,有源晶振,压控振荡器,贴片晶振高精密的晶体谐振器、普通晶体振荡器(PXO)系列产品,应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业.

台湾百利通亚陶晶振集团是美商Pericom集团 (NASDQ: PSEM) 的子公司,2010,亚陶科技正式更名为「百利通亚陶科技股份有限公司」,公司英文名字则是PSE Technology Corporation,(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成).SaRonix-eCera仍为Pericom公司频率控制产品的品牌.

yijin-1

百利通亚陶晶振,贴片晶振,FL晶振,FLQ晶振,FL1600043晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

百利通亚陶晶振

单位

FL晶振频率范围

石英晶振基本条件

标准频率

f_nom

12MHZ~66MHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

百利通亚陶晶振

单位

FLQ晶振频率范围

石英晶振基本条件

标准频率

f_nom

12MHZ~66MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

yijin-3

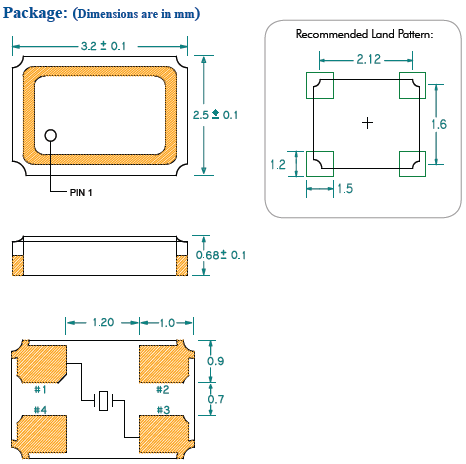

FL晶振尺寸图:

FL 3225

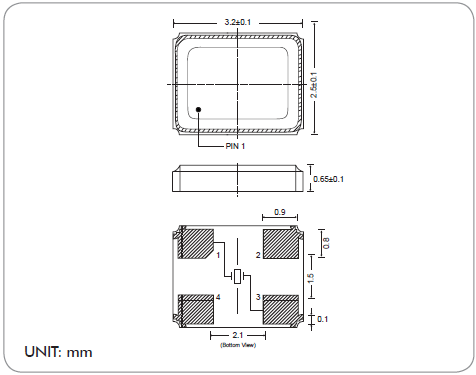

FLQ晶振尺寸图:

FLQ 3225

yijin-4在使用百利通亚陶晶振时应注意以下事项:

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别
    晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.百利通亚陶晶振,贴片晶振,FL晶振,FLQ晶振,FL1600043晶振

1:机械振动的影响

  当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

2:PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏
正常温度和湿度:
温度:+15°C  +35°C,湿度 25 % RH  85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
