TXC晶振,差分晶体振荡器,CJ晶振,CJ-153.600MBE-T晶振

频率：50M~200MHZ

尺寸：5.0x3.2mm

差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

订购热线：0755-27876565

TXC-2

台湾晶技TXC晶振公司为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.

TXC晶振公司致力于研究,设计,制造和销售双列直插式封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品.

TXC目前专营这些类别的产品：

晶体（32.768KHz,基本MHz,高精度MHz,汽车级）

振荡器（32.768KHz,CMOS,硅MEMS,差分输出,SAW,汽车级）

VCXO（CMOS,差分输出）

TCXO（基本,GPS,精度）

OCXO（CMOS）

yijin-1

TXC晶振,差分晶体振荡器,CJ晶振,CJ-153.600MBE-T晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45℃~+100℃的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

TXC晶振型号	符号	CJ晶振
输出规格	-	LV-PECL
输出频率范围	fo	50~200MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-55~+125℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81~V_CC-1.62V
1电平电压	V_OH	V_CC-1.025~V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-更多详细常参数请联系我们http://www.vc-tcxo.com/
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

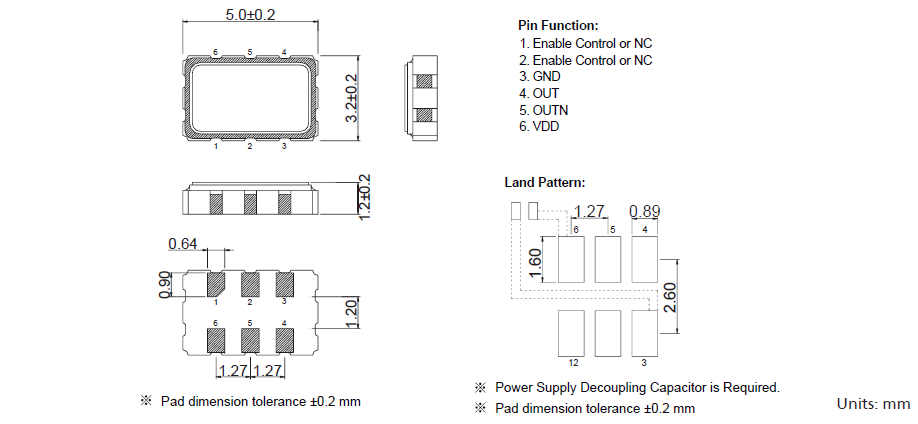

TXC_CJ_5.0_3.2 LVPECL VCXO

TXC差分晶体振荡器5032六脚封装原厂代码

原厂代码	品牌	代理商	型号	类型	频率	包装/封装	尺寸
CJ-153.600MBE-T	TXC晶振	亿金电子	CJ	VCXO	153.6MHz	6-SMD	(5.00mm x 3.20mm)
CJ-61.440MBE-T	TXC晶振	亿金电子	CJ	VCXO	61.44MHz	6-SMD	(5.00mm x 3.20mm)
CJ-122.880MBE-T	TXC晶振	亿金电子	CJ	VCXO	122.88MHz	6-SMD	(5.00mm x 3.20mm)
