声表面滤波器在接收机中的地位和作用

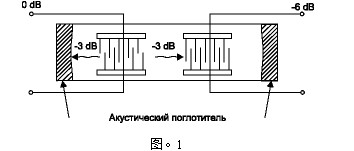

声表面滤波器是在一块具有压电效应的材料基片上蒸发一层金属膜,然后经光刻,在两端各形成一对叉指形电极组成.SAW滤波器在抑制电子信息设备高次谐波,镜像信息,发射漏泄信号以及各类寄生杂波干扰等方面起到良好的作用,可以实现任意所需精度的幅频和相频特性的滤波,这是其它滤波器难以完成的.下面亿金电子介绍声表面波滤波器在接收机中的地位和作用.

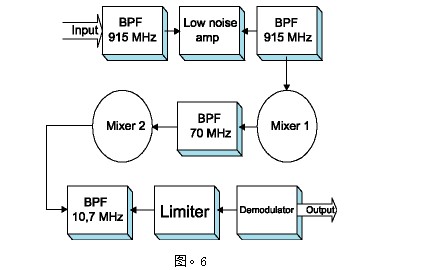

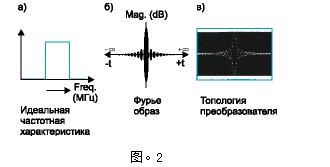

用于构建现代无线电路径的经典方案可以由图2中所示的PCS接收机的框图的例子来表示.
接收器设计用于915 MHz频段,它使用两种类型的SAW滤波器（915和70.875MHz）和一个体积波陶瓷.质量特性和选择性的要求不允许在电机产品中使用经典设计.915MHz的滤波器必须具有低损耗,并提供不少于50dB的镜像通道抑制.70MHz的声表面滤波器用于处理第一个中频的信号.对通频带中频率响应的均匀性要求非常高.从邻近的频道上拆离必须有非常陡峭的斜坡并提供高带外围栏.所有这些特征都有一个过滤器,开发用于CDMA-ONE码分区的蜂窝通信基站.该过滤器采用ST-Quartz制成,具有出色的热稳定性.

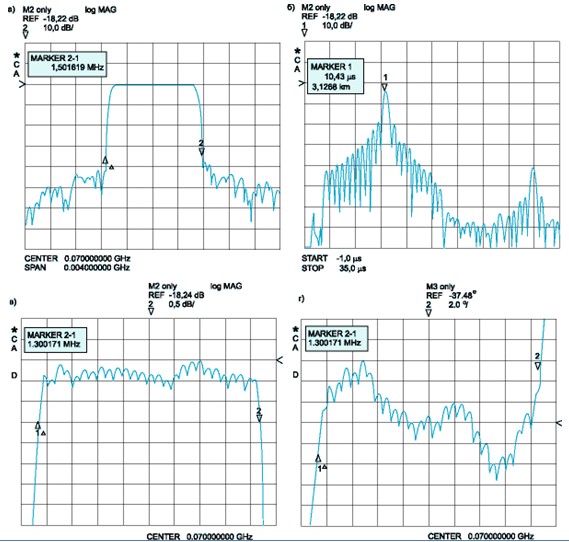

在图1中,图7示出了透射系数模量（a）,脉冲响应（b）,扩展带宽（c）以及与通带（g）中的线性相位偏差.插入损耗为23dB,频率响应不均匀性小于1dB.这些特征清楚地表明,其他手段不能提供如此高的矩形性,以及良好的带宽不均匀性.

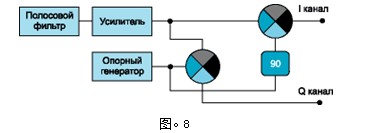

除了带通滤波器之外,还使用表面活性剂装置来解决更复杂的问题.在图1中,图8示出了具有IQ调制的射频路径的片段.为了隔离Q通道,使用了一个额外的90相移位器.

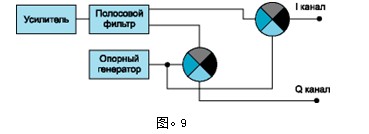

在国内的发展中有一个相当和更美丽的解决方案.在图1中,9带通滤波器功能和90移相器同时在SAW上执行滤波器.在这种情况下,电路变得不仅容易,而且不需要调整移相器.

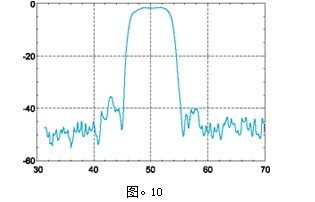

在图1中,图10示出了这种滤波器的一个通道在50MHz带宽和6MHz的频率响应.两个输出通道输出电压的相位差可以通过外部元件进行调整,精度为0.3.

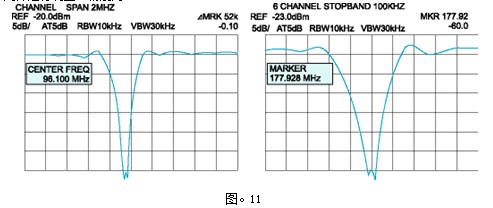

在规划通信网络时,必须考虑到无线的实际情况.不直接落入信号频谱的干扰会降低接收条件.片段过滤器用于对抗确定性噪音.它们以低损耗通过非常宽的频带,但不通过给定的窄频带.这样的声表滤波器是基于桥式电路设计的,其中肩部包含表面活性剂上的谐振元件.在图1中,图11示出了用于有线电视的设备的频率特性的示例.

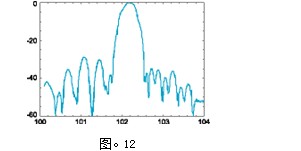

一个特殊的类别是接收器输入电路的低损耗滤波器.这种滤波器的使用频率从几十MHz到3GHz,带宽从百分之一到百分之二十五不等.这种滤波器的插入损耗接近1dB.在图1中,图12示出了带宽为200kHz的102MHz滤波器的频率响应.该滤波器采用ST-Quartz制造,插入损耗为3dB,尺寸非常小.
声表面波滤波器具有工作频率高,通频带宽,选频特性好,体积小和重量轻等特点,并且可采用与集成电路相同的生产工艺,制造简单,成本低,频率特性的一致性好,因此广泛应用于 各种电子设备中.亿金电子专业提供声表面滤波器,声表面谐振器,陶瓷滤波器等,产品质量稳定,精度高,价格优势,交期快,详细规格型号欢迎咨询0755-27876565.
