日本电波NR3225SA温补晶振专用于高精度时间基准需求产品

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2018-08-08 09:42:09【大中小】

分享到：

Nihon Dempa Kogyo简称为NDK,想必电子行业大家都不会陌生,中文名称为日本电波株式会社,是国际知名频率元件制造商,日本电波株式会社除了生产石英晶振,钟用晶体振荡器,还包括晶体滤波器,超声波探头,频率合成器等产品,在业界都相当有威望,是国内诸多工厂企业优先选择的品牌.

为了满足世界各领域不同产品需求,NDK晶振集团研发了新型RTC模块最适用于高精度时间基准器件的石英晶体振荡器NR3225SA温补晶振,采用3225贴片晶振封装,8个脚焊接模式,体积3.2x2.5x1.0mm超小体积,厚度超薄,简直就是小型高端智能产品的最佳选择.

NR3225SA温补晶振实物图

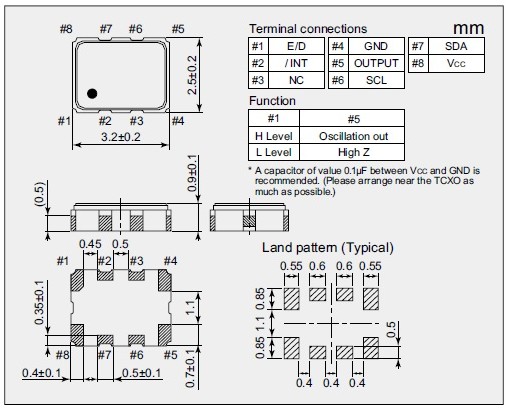

NR3225SA温补晶振尺寸图

NR3225SA温补晶振规格表

输出频率 (kHz)		32.768
尺寸大小 (L×W×H : mm)		3.2×2.5×1.0
温度补偿电源电压 (V)		+2.0～+5.5
接口工作电源电压(Ｖ)		+1.5～+5.5
计时工作电压		+1.3～+5.5
工作温度范围(*1) (℃)		-40 to+105
储存温度范围 (℃)		-40 to+105
频率温度特性	-40～+105℃	Max. 7.0×10^-6
	-40～+85℃	Max. 5.0×10^-6
	-10～+60℃	Max. 3.8×10^-6
消耗电流（μA）	SCL=SDA=/INT=V_CC, E/D=V_CC Output 32.768kHz, V_CC=+3V Output at No-load	Max. 4.5
	SCL=SDA=/INT=V_CC, E/D=GND Non operating output V_CC=+3V	Max. 4.0
低电源电压输出		Min. +1.3
V_OL Max. /V_OH Min.		0.2V_CC/0.8V_CC
Tr Max. /Tf Max. (ns)		70
波形对称 Min.～Max. (%)		40～60
输出负载条件 (pF)	CMOS Output	15.0
起振时间 (sec)	-40～+105℃	Max. 3.0
规格料号		NSA3646A

NR3225SA晶体振荡器高精度频率温度特性：Max.±7.0×10-6（-40～+105℃）,温度补偿电源电压可供范围：+2.0～+5.5V,具有低消耗电流的特点,可提供频率32.768kHz、1024Hz、32Hz、1Hz等.此款温补晶振I2C-BUS串行接口：400kHz高速模式,具有质量稳定,精度高,耐高温,低功耗等特点,被广泛用于时钟功能,日历功能,报警功能,计时功能等,选用无铅无害环保材料生产,符合国际ROHS环保要求以及符合AEC-Q200标准.
