爱普生晶振使用数字式TCXO晶振进行实时时钟模块的高精度对时
近年,随着电波手表的普及以及可从NTP时间服务器获取标准时间等,获取极为准确的时间已不再繁琐劳神.因此,用于金融、交通管理、电力控制、安全及体育等应用系统设计一般均以可参照正确时间为基础.这类处理系统在数据输入、输出部分必须设置为数众多的终端设备,且这些终端设备也需要有正确的时间.为了回应上述需求,爱普生晶振集团向市场提供了内建以高稳定频率振荡的石英晶体单元的实时时钟模块.
该产品群中,内建TCXO数字式实时时钟模块、具有温度补偿功能的高精度产品如下：RX-4803SA/LC、RA4803SA（串行接口,以下称为“4803 温补晶振系列”）及RX-8803SA/LC、RA8803SA（I2C接口,以下称为“8803温补晶振系列”）.这些产品可在-40至+85℃的温度范围内将频率输出精度保持在±3.4×10-6（相当于月差9秒）,即每天平均时间误差控制在±0.3秒以下.

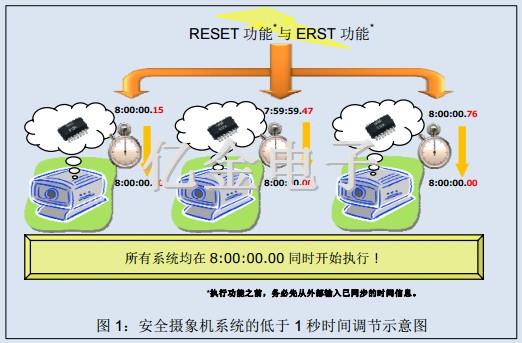

但是,即便上述产品具备高时间精度,有些顾客因用途需要亦要求对低于1秒的微小误差进行调节.实时时钟模块生成1秒的原理是以32.768K的石英晶体单元做为波源,通过分频而获得.如果需要让多台设备同时执行某一动作,则有必要对低于 1秒的误差进行调节,使各设备的时间保持一致.4803温补晶振系列与8803温补晶振系列产品可调节低于1秒的误差,以回应这种需求.
很多爱普生晶振的实时时钟模块搭载了RESET功能,可使用软件对上述低于1秒的误差进行调节.但是,使用软件调节时间的方法会因软件处理时间而产生时间偏差.这对需要以精确时间实现同步的用户来说,这个误差也须解决.为此,4803温补晶振系列和8803温补晶振系列又搭载了使用硬件调节时间的ERST功能.
本次说明内建TCXO数字式实时时钟模块4803温补晶振系列与8803温补晶振系列所搭载的用于调节低于1秒时间的RESET功能及ERST功能,并使用时序图等以具体实例进行说明.
【使用爱普生实时时钟模块的高精度对时方法（低于1秒时间的调节）】
4803温补晶振系列与8803温补晶振系列爱普生实时时钟模块可使用以下两种方法,对低于1秒的时间进行高精度调节：
1.使用RESET位对时 ：应用软件的对时方法
2.使用ERST位对时 ：应用硬件的对时方法
