10兆赫/100兆赫精密超低相噪双通道频率OCXO参考模块

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2020-03-25 17:31:34【大中小】

分享到：

电子产品正在向小型,高精度,高度集成化方向发展,石英晶振产品作为电子产品必不可缺的元器件,它的性能也一直在跟随着市场需求而不断提高.几乎上所有的晶振厂家都在这条道路上坚定而快速的行进着.随着5G,自动驾驶,AI等高端技术的出现,许多晶振厂家纷纷推出具备低相噪性能的石英晶体振荡器,以满足5G应用设备对频率信号的需求.就在今年一月份,NEL晶振就推出了10兆赫/100兆赫精密超低相噪双通道频率OCXO参考模块(DFRM).

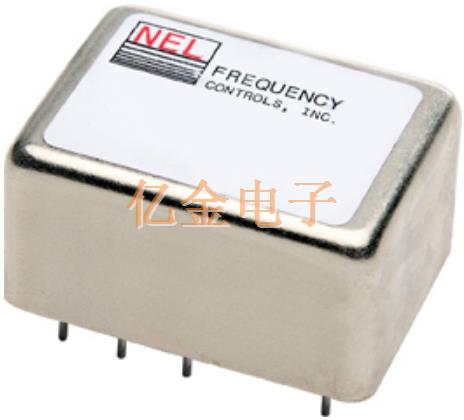

DFRM由2个10兆赫和100兆赫的超低相位噪声OCXO组成.该模块封装在一个非常小的密封金属罐中(“欧洲包”)36x27x25毫米.100兆赫的单元相位/频率锁定在10兆赫.(该模块还提供将100兆赫OCXO锁定到外部的能力参考文献5*).低频OCXO提供了出色的频率稳定性温度,时间(老化),供应和负载变化以及异常情况接近载波的低相位噪声和短期稳定性(艾伦方差).100MHzOCXO在噪底和高输出上提供超低相位噪声力量.

该恒温晶振的特性如下:

① 两个频率输出:10.000兆赫和100.000兆赫

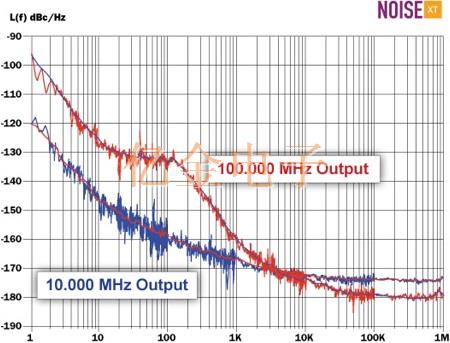

② 超低相位噪声

③ 偏移1赫兹时,0-115分贝/赫兹;偏移10赫兹时,10兆赫时,0-145分贝/赫兹

④ 0-123分贝/赫兹(10赫兹偏移),至-178分贝/赫兹(100千赫兹,100兆赫)

⑤ ±2 ppb的出色温度稳定性

⑥ 0.25 ppb/天的低老化

⑦ 出色的短期稳定性1秒时ADEV < 1E-12

⑧ 非常小的密封包装

这款有源晶振的应用范围如下:

① 使用仪器

② 高性能合成器

③ 雷达

④ 电信设备

该有源晶振的部分参数如下:

Frequency	F10			10.000		MHz
Frequency	F100			100.000		MHz
Frequency stability	6F/F	vs. Temp. 4*		±20		ppb
Frequency stability	6F/F	vs. Supply		0.2	0.3	ppb/10%Vcc
Aging		per day per year, first year second year		5E-10 5E-8 2E-8
SSB Phase Noise	£(Δf)	1Hz			-115	dBc/Hz
(achieved after 10		10 Hz			-145
minutes warm-up)		100 Hz			-157
		1 KHz			-162
		10 KHz			-167
		100 KHz			-168
		1Hz			-90	dBc/Hz
		10 Hz		-125	-123
		100 Hz			-130
		1 KHz			-160
		10 KHz			-172
		100 KHz			-178
		1MHz			-180
Retrace		After 30 minutes			±10	ppb
G-sensitivity		worst direction			±1.0	ppb/G
Input Voltage	Vcc		4.75	5.0	5.25	V
Power consumption,	P	steady state, 25°C		2.2	2.5	W
Spectral Purity		Subharmonics		-70	-60	dBc
		10 MHz		-60	-50
		Spurious			-80
		Harmonics		-35	-30
Load	Internally AC-coupled 50 Ohm both outputs
Warm-up time	y	to 0.1ppm accuracy		3	5	minutes
Output Waveform		Sinewave
Input impedance	Zin	At Vc pin	10			KOhm
Modulation bandwidth	Fm		DC		1	KHz
Reference Voltage	Vref			4.5		V
Output Impedance		At Vref pin		100		Ohm
