瑞斯克晶振厂商旗下新型4512MHZ电压控制振荡器性能解析
瑞斯克晶振厂商旗下新型4512MHZ电压控制振荡器性能解析.
一款产品,只有足够新颖才能够才能够吸引更多的眼球,才能够等到更多客户的喜爱;就像是只能手机一样,现在的市场上很少有那种老年机了吧,各大手机厂商都在智能手机这条路上坚定不移的走着,每时每刻都在角逐,需要有新功能,性能更好,像素更高的手机产品来充门面;同理,石英晶振产品也是这样的情况,需要不断更新产品性能,否则随着时间推移将会遭到市场无情的淘汰.

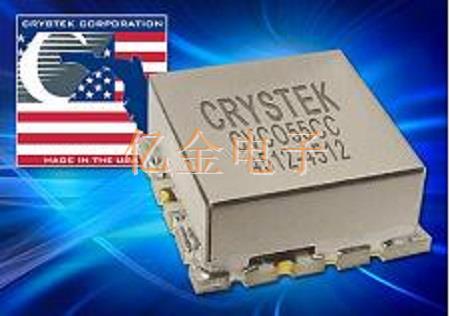

在这样的市场需求带动下,Crystek晶振厂商就推出了一款性能非常优越的新型4512MHZ电压控制振荡器,型号为CVCO55CC-4512-4512,该VCO工作于4512MHz,控制电压范围为0.3至4.7V.该VCO具有-105dBc/Hz的典型相位噪声@10kHz偏移并具有出色的线性度,输出功率通常为+4dBm.
并且型号CVCO55CC-4512-4512贴片晶振在美国设计和制造,采用行业标准的0.5x0.5英寸SMD封装.输入电压为5V,典型电流消耗为28mA.上拉和下推分别最小化到1MHz和1MHz/V.二次谐波抑制通常为-15dBc.除此之外, CVCO55CC-4512-4512非常适合在数字无线电设备,固定无线接入,卫星通信系统和基站等应用中使用.
该产品的参数规格书如下:
|
PERFORMANCESPECIFICATION |
MIN |
TYP |
MAX |
UNITS |
|
Frequency: |
|
|
4512 |
MHz |
|
UpperFrequency: |
4512 |
|
4.7 |
MHZ |
|
TuningVoltage: |
0.3 |
|
4.7 |
VDC |
|
SupplyVoltage: |
4.75 |
5.0 |
5.25 |
VDC |
|
OutputPower: |
+2.0 |
+4.0 |
+6.0 |
dBm |
|
SupplyCurrent: |
28 |
|
mA |
28 |
|
HarmonicSuppression:(2ndHarmonic) |
|
-15 |
|
Dbc |
|
Pushing: |
|
1.0 |
2.0 |
MHz/V |
|
Pulling,allPhases: |
|
1.0 |
2.0 |
MHzpk-pk |
|
TuningSensitivity: |
|
12 |
|
MHz/V |
|
PhaseNoise@10kHzoffset: |
|
-105 |
-103 |
dBc/Hz |
|
PhaseNoise@100kHzoffset: |
|
-125 |
-123 |
dBc/Hz |
|
LoadImpedance: |
|
50 |
|
Ω |
|
InputCapacitance: |
|
|
15 |
pF |
|
StorageTemperatureRange: |
-45 |
|
+90 |
℃ |
|
OperatingTemperatureRange: |
-40 |
|
+85 |
℃ |

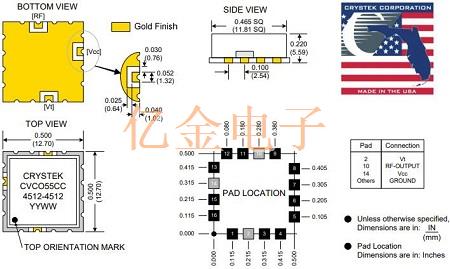

该石英晶体振荡器的规格尺寸图如下:
从以上描述来看,这样一款产品的性能确实相当优越,这也正是其为广大用户所喜爱的原因所在.其实呢,不仅仅是瑞斯克在对产品生产技术进行突破和更新,像大真空石英晶振公司于去年年中的时候率先研制出1008mm超小型体积晶振生产技术,并实现量产,一时成为世界之最;再有就是NDK(日本电波株式会社)也研制出带低相噪性能的温补晶振,这在当下是非常新颖的,并且相当适合现在的5G通信,自动驾驶等现代化产品.
