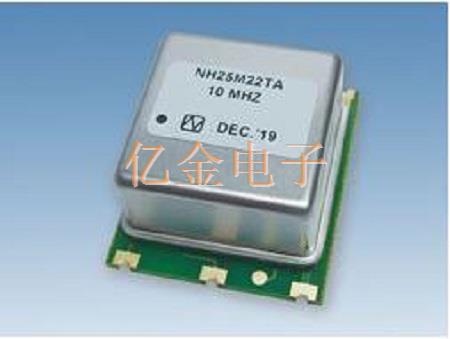

NDK技术再更新,推出低时延气密封止包装的Twin-OCXO
现在的社会什么是最重要的,当然是一个”新”;这是为什么呢,因为你只有新才能够在别人心中留下深刻的印象,不管你是个人还是集体,或者组织也好,都是同样的道理.现在人都在追求新颖是吧,企业也在追求创新;所以,这个社会中人也好,企业也好,只有不断进步才不会被淘汰.所以NDK石英晶体公司再次发力,推出低时延气密封止包装的Twin-OCXO振荡器NH25M22TA,引得世界为之侧目.
该系列晶振的特征如下:
① 且具有优良的频率温度特性.
② 具有优良的老化率.
③ 从起振到平稳输出波形的时间很短.
④ 采用了耐环境性能优良的的气密封止包装.
主要应用领域包含:
① 手机基站(5G CU,4G BBU).
② IEEE1588,同步以太网时钟(SyncE).
③ 光传输系统Stratum 3E.
④ 频率合成器.
⑤ 定时和同步测量设备.
该石英晶体振荡器的参数规格如下:
|
型名 |
NH25M22TA |
|
|
尺寸大小 (L × W × H : mm) |
25.4 × 22 × 12.1 |
|
|
额定频率 fnom (MHz) |
5, 10, 12.8, 13, 19.2, 20, 25.6, 30.72, 38.88, 40 |
|
|
电源电压 VCC (V) |
+3.3 |
|
|
负载阻抗 CL (pF) |
15 |
|
|
工作温度范围 Topr (°C) |
-40 to +85 |
|
|
保存温度范围 Tstr (°C) |
-40 to +85 |
|
|
消耗电力 PCC (W) |
起动时 |
Max. 4.0 |
|
稳定时, at +25°C |
Max. 1.2 |
|
|
频率偏差 Δf/fnom |
at +25°C, 出货时点 |
Max. ± 100 × 10-9 |
|
频率温度特性 Δf/f |
在工作温度范围下 |
Max. ±1×10-9 |
|
电源电压变动的频率特性 Δf/f |
VCC ± 5% |
Max. ± 1×10-9 |
|
老化率 Δf/f |
以接入电源30日后的频率为基准 |
Max. ± 0.5 × 10-9 / day |
|
Max. ± 50 × 10-9 / year |
||
|
稳定化时间 (min.) |
在+25°C下，以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间 |
Max. 5 / within ± 100 × 10-9 |
|
频率可变范围 Δf/f |
Vcont = +1.4V ± 1.4V |
|
|
Min. ± 1 × 10-6 |
||
|
频率变化极性 |
Positive |
|
|
输出电压 |
LVCMOS |
|
|
波形对称 (%) |
at(VOH + VOL) / 2 |
45 to 55 |
|
规格料号 |
NSC5244A |
|

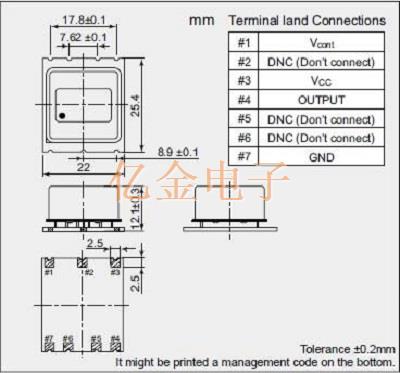

该石英晶振的外观尺寸图如下:
通过上述描述来看,NDK旗下这款晶振的性能着实优越,如若不然也不会被应用在通信设备,定时设备和测量设备之上了.Twin-OCXO是世界同级别OCXO晶振中性能最高的晶体振荡器.它运用了用两个晶体谐振器极为准确地测出恒温槽的温度,根据数字信号处理进行温度控制的新技术.
