电子爱好者的福利:Ceramic crystal术语解析及应用技巧
小编作为电子爱好者之一,也会经常去捣鼓一些稀奇古怪的电子产品或是电子元器件,这非常有助于增长见识;最近在电路板上发现了一种小小的元器件,查过之后才知道是晶振,它是真个模块频率信号的发出者,而晶振又分很多种,其中有陶瓷,也有石英的.今天就为广大电子爱好者和晶振使用者奉上一桩福利:Ceramiccrystal(陶瓷贴片晶振)术语解析及应用技巧.
首先,为什么选择陶瓷谐振器?就精度而言,陶瓷谐振器位于石英晶体振荡器和LC/RC振荡器之间.它们体积小得多,无需调整,因此缩短了启动时间,降低了成本.
封装:陶瓷谐振器带有标准的单列封装(LXZT和HXZT),或带有内置电容器(ACR)的3引线.
特性:陶瓷谐振器的振荡取决于与其压电晶体结构相关的机械谐振,这些材料(通常是钛酸钡或钛酸铅锆)具有很大的偶极子运动,会导致外加电场使晶体变形或生长.
频率范围:可用频率范围从190kHz到16MHz不等.
频率稳定性:在温度范围内(即-20ºC至+80ºC)与25ºC时测得的频率相比,最大允许频率偏差.典型的稳定性为±0.3％(±3000ppm)
频率容差:室温下与标称频率的允许偏差.频率容限以百分比表示,通常为±0.5％,或者以百万分之一(ppm)为单位,以±5000ppm表示.
谐振阻抗:陶瓷晶振在工作谐振电路中表现出的阻抗值.
老化:一段时间内的相对频率变化.该频率变化率通常在特性上是指数的.通常,十年内老化为±0.5％.
频率稳定性:与整个温度窗口(即-20ºC至+80°C)下在250处测得的频率相比,最大允许频率偏差.
负载电容:负载电容(CL)是振荡器通过两个谐振器端子查看电路时表现出的电容量.负载电容以一对C1和C2表示,表中提供了默认值.

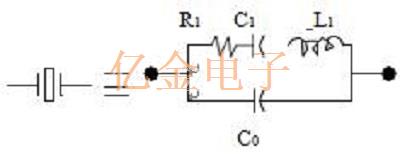

等效电路:其等效电路类似于石英晶体等效电路,即由串联的L1,Cl,R1电路并联并联的CO电容组成.标准HXZT-4.0000MHz具有以下典型参数:L-330uH,Cl-5pF,C0-40pF和Q?900.

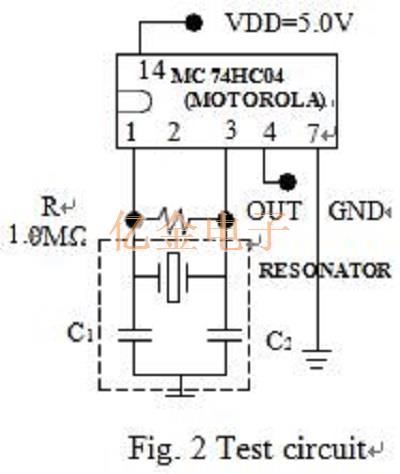

陶瓷谐振器的测试电路
陶瓷谐振器:带有内置电容器:它由一个带有反馈电阻Rf的CMOS反相器组成(图2).反馈电阻允许在最初加电时开始振荡.其值通常为1M?.C1和C2的值在表中给出或由客户指定.
应用领域
陶瓷谐振器主要用作许多微处理器的时钟信号源,严格的频率稳定性不是主要问题.陶瓷谐振器成本低廉,并内置电容以节省空间.压电陶瓷谐振器主要用于消费电子应用(电视,录像机,游戏,收音机)和家用电器.图3示出了4MHz陶瓷谐振器的阻抗与相位的典型曲线.
陶瓷晶振在当下应用范围还是比较广的,特别是在工业领域,像车规级晶振多半都是使用陶瓷面封装的晶振产品.并且在如今市场上做陶瓷方面的晶振产品较为出名要数村田博得头彩,该晶振生产商就是做陶瓷晶振和电容等产品出名的,本文对陶瓷晶振做了详细的分析,根据本文可以更深层次的了解陶瓷晶振和更好的应用它.
