香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振

频率：38.4MHZ

尺寸：2.5 × 2.0 × 0.9mm

香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振,香港NKG晶振,SEO7进口贴片晶振,有源晶振,SEO79B-38.400-MTC1.0晶振,晶体振荡器,2520石英晶振,四脚封装晶振,频率38.4MHz,电压2.5V,负载15pF,频率稳定性50ppm,工作温度范围-10~70°C,耐老化晶振,轻薄小晶振,低EMI晶振,家庭自动化晶振,无线路由器晶振,音频系统晶振,CD录音机晶振.

订购热线：0755-27876565

香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振,香港NKG晶振,SEO7进口贴片晶振,有源晶振,SEO79B-38.400-MTC1.0晶振,晶体振荡器,2520石英晶振,四脚封装晶振,频率38.4MHz,电压2.5V,负载15pF,频率稳定性50ppm,工作温度范围-10~70°C,耐老化晶振,轻薄小晶振,低EMI晶振,家庭自动化晶振,无线路由器晶振,音频系统晶振,CD录音机晶振.

香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振特点：

●扩频输出是低EMI应用的理想选择。

●减少EMI约5 ~ 15dB(取决于设计)

●SMD封装尺寸为2.5 x 2.0 x 0.9mm，带有4个衬垫。

●输出启用/禁用功能(输出三状态)。

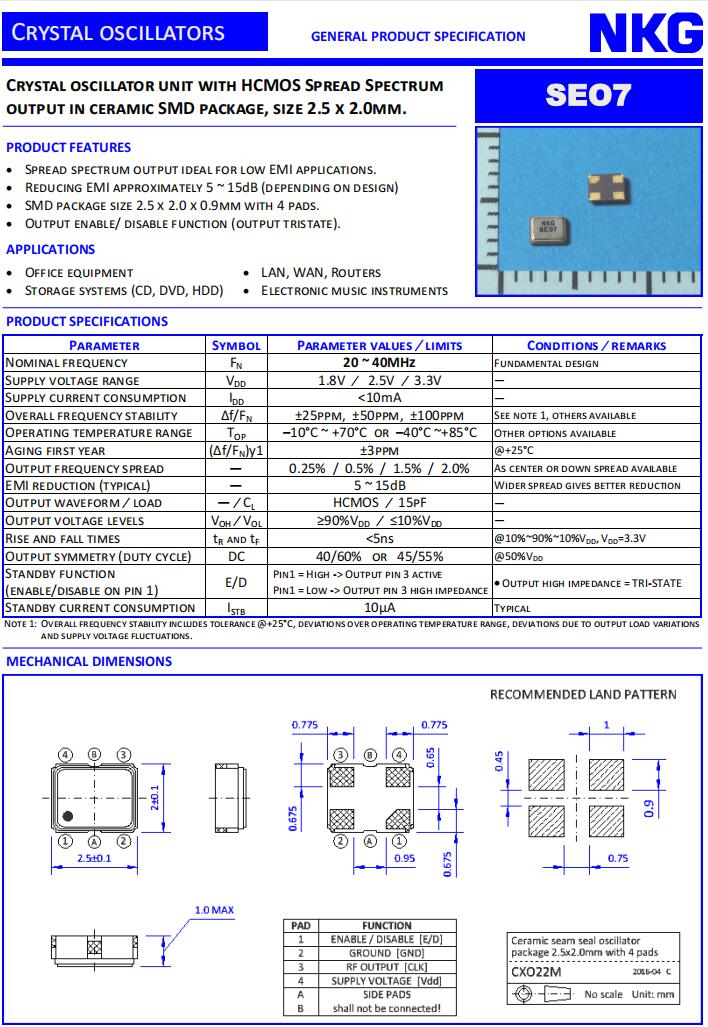

yijin-2 香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振规格表

Parameter	Symbol	Specifications	Remarks
Frequency range	FN	38.4MHz	Fundamental DESIGN
Supply voltage range	VDD	2.5 V	-
Supply current consumption	IDD	< 10mA	-
Overall frequency stability	Δf/FN	±50ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	–10°C ~+70°C	Options available
Aging first year	(Δf/FN)y1	±3ppm	@+25°C
Output frequency spread	-	0.25% / 0.5% / 1.5% / 2.0%	As center or down spread available
EMI reduction (typical)	-	5 ~ 15dB	Wider spread gives better reduction
Output waveform /load	— / CL	HCMOS /15pF	-
Output voltage levels	VOH /VOL	≥90%VDD /≤10%VDD	-
Rise and fall times	tR and tF	<5.0ns	@10%~90%~10%VDD, VDD =3.3V
Output symmetry (duty cycle)	DC	40/60% OR 45/55%	@50%VDD
Standby function (E/D on pin 1)	E/D	Pin1 = High -> Output pin 3 active Pin1 = Low -> Output pin 3 high impedance	•Output high impedance = TRI-STATE
Standby current consumption	ISTB	10µA	Typical

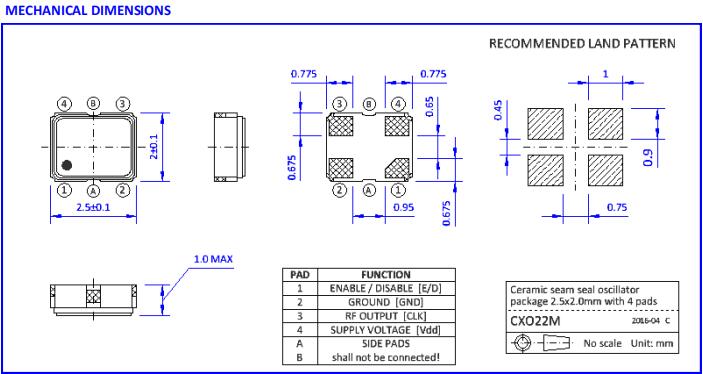

yijin-3 香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振尺寸图
