NKG CRYSTAL|SEO6|SEO66D-40.000-WTC1.5|3225进口晶振

频率:40MHZ

尺寸:3.2 × 2.5 × 1.1mm

NKG CRYSTAL|SEO6|SEO66D-40.000-WTC1.5|3225进口晶振,NKG CRYSTAL,SEO6有源晶振,石英贴片晶振,SEO66D-40.000-WTC1.5晶振,3225进口晶振,晶体振荡器,四脚封装晶振,SMD晶振,频率40MHz,电压3.3V,负载15pF,频率稳定性30ppm,工作温范围-40~85°C,小体积晶振,高品质晶振,无铅环保晶振,DVD家电影音系统晶振,存储区域网络晶振,数字音频广播晶振,专业视频设备晶振.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息

yijin-1NKG CRYSTAL|SEO6|SEO66D-40.000-WTC1.5|3225进口晶振,NKG CRYSTAL,SEO6有源晶振,石英贴片晶振,SEO66D-40.000-WTC1.5晶振,3225进口晶振,晶体振荡器,四脚封装晶振,SMD晶振,频率40MHz,电压3.3V,负载15pF,频率稳定性30ppm,工作温范围-40~85°C,小体积晶振,高品质晶振,无铅环保晶振,DVD家电影音系统晶振,存储区域网络晶振,数字音频广播晶振,专业视频设备晶振.

NKG CRYSTAL|SEO6|SEO66D-40.000-WTC1.5|3225进口晶振特点:

扩频输出是低EMI应用的理想选择。

减少EMI约5 ~ 15dB(取决于设计)

SMD封装尺寸为3.2x 2.5 x 1.1mm,带有4个衬垫。

输出启用/禁用功能(输出三状态)。

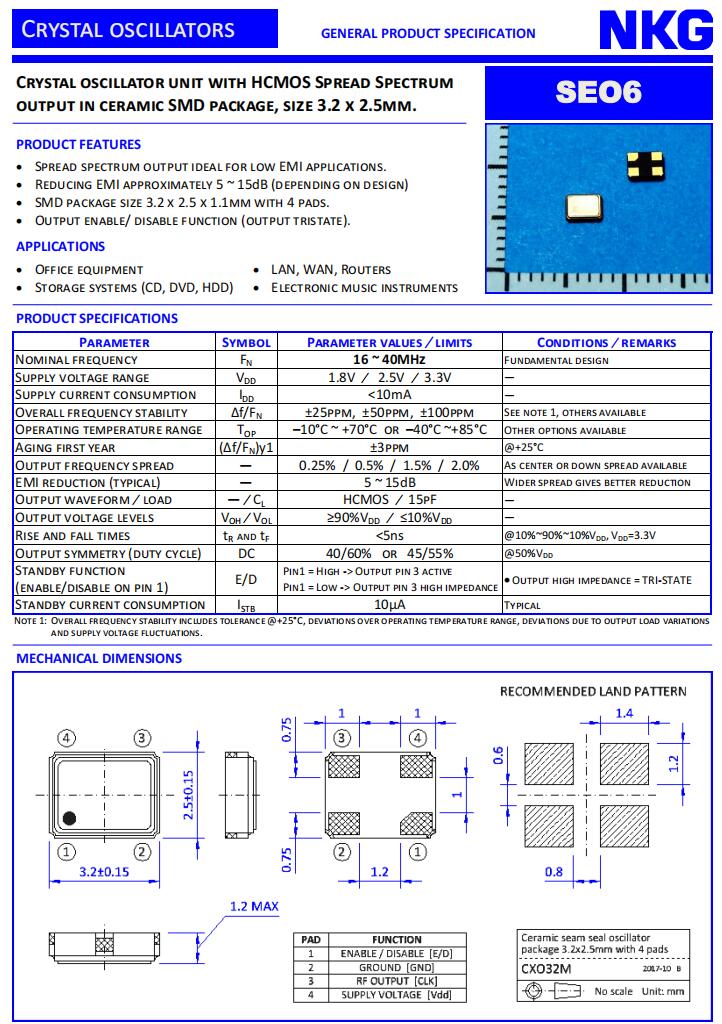

yijin-2NKG CRYSTAL|SEO6|SEO66D-40.000-WTC1.5|3225进口晶振规格表

Parameter  Symbol  Specifications Remarks
Frequency range  FN 40MHz Fundamental  DESIGN
Supply voltage range VDD 3.3 V -
Supply current consumption IDD < 10mA -
Overall frequency stability Δf/FN  ±30ppm Depending on operating temperature range, other options available
Operating temperature range TOP –40°C ~+85°C Options available
Aging first year
(Δf/FN)y1
±3ppm
@+25°C
Output frequency spread
- 0.25% / 0.5% / 1.5% / 2.0%
As center or down spread available
EMI reduction (typical)
- 5 ~ 15dB
Wider spread gives better reduction
Output waveform /load — / CL HCMOS /15pF -
Output voltage levels  VOH /VOL ≥90%VDD  /≤10%VDD -
Rise and fall times
tR and tF
<5.0ns
@10%~90%~10%VDD, VDD =3.3V
Output symmetry (duty cycle) DC 40/60% OR 45/55% @50%VDD
Standby function (E/D on pin 1)
E/D
Pin1 = High -> Output pin 3 active Pin1 = Low -> Output pin 3 high impedance
Output high impedance = TRI-STATE
Standby current consumption
ISTB
10µA
Typical

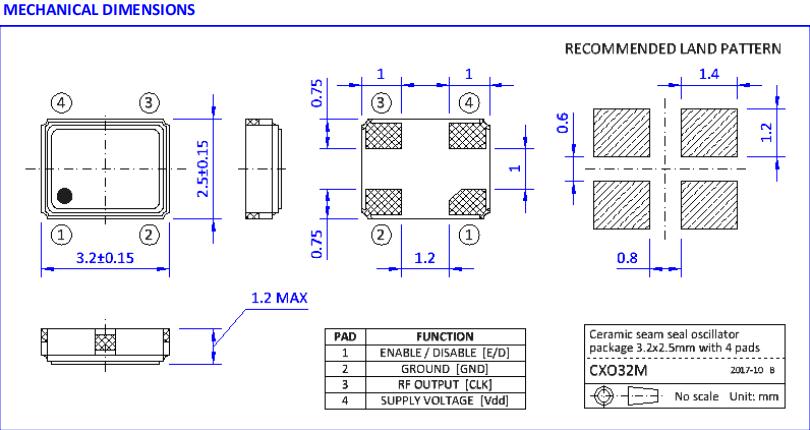

yijin-3NKG CRYSTAL|SEO6|SEO66D-40.000-WTC1.5|3225进口晶振尺寸图

SEO6-1

SEO6-2

yijin-5

YJ-6
