NDK晶振,有源晶振,NT7050BB晶振,耐高温晶体振荡器

频率:10M~40MHZ

尺寸:5.0x7.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm晶振,6035mm,5032mm,3225mm,2520mm,2016mm贴片晶振体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 NDK晶振,有源晶振,NT7050BB晶振,耐高温晶体振荡器

NDK-2本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱.

制造业-环保生产—我们将介绍一些情况下,发现CO2排放量的产品生命周期使用环境LCA方法.

NDK晶振日本电波工业株式会社所说的LCA指的是“生命周期评估”,它包括评估产品的寿命.在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置.ISO14000系列环境标准中也建立了国际标准.

NDK晶振日本电波工业株式会社超低电压驱动的CO2排放量(0.8V ~)型时钟振荡器(nz2520sf)采用最先进的技术和传统的产品开发(2700系列)是由环境LCA技术相比.二氧化碳排放量的计算量的部分制造,产品制造和我们的产品纳入笔记本电脑的功耗,以及产品运输的燃料消耗量.所采用的分析方法是“现场类型”,研究工厂和生产线单位的功耗,然后从产品的总金额,每产品的功耗.

yijin-1

NDK晶振,有源晶振,NT7050BB晶振,耐高温晶体振荡器,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~+85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

 超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.NDK晶振公司具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

yijin-2

NDK晶振型号

NT7050BB晶振

输出频率范围

10~40MHz

标准频率

16.368M/16.369M/19.2M/26M/33.6M/38.4M

电源电压范围

+1.68~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-更多详细参数信息请联系我们http://www.vc-tcxo.com/

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6 max./-40~+85
±0.5×10-6,±2.5×10-6 max./-55
~+125Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

yijin-3

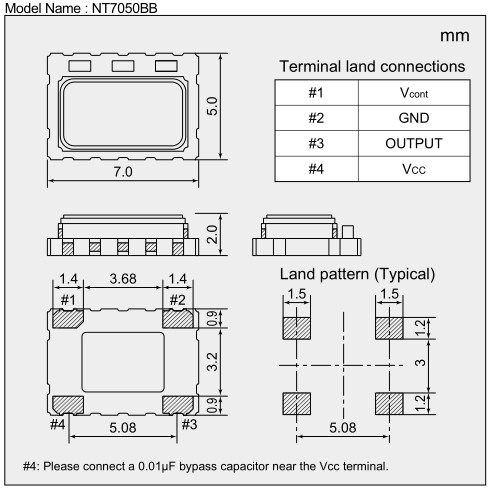

NT7050BB 5x7

NDK高精密温度补偿晶体振荡器

NDK晶振型号

频率范围
(MHz)

尺寸大小
(mm)

工作温度范围
(
)

频率
温度特性

电源电压
(V)

Min.

Max.

L

W

H

Min.

Max.

[×10-6]

[VCC]

NT5032BA晶振
(
具有E/D)

10

26

5.0

3.2

1.8

-10

+70

± 0.07

+3.3

10

40

5.0

3.2

1.8

-40

+85

± 0.28

+3.3

10

25

5.0

3.2

1.8

-40

+105

± 0.5

+3.3

NT5032BB晶振

10

26

5.0

3.2

1.8

-10

+70

± 0.07

+3.3

10

40

5.0

3.2

1.8

-40

+85

± 0.28

+3.3

10

25

5.0

3.2

1.8

-40

+105

± 0.5

+3.3

NT7050BB晶振

10

26

7.0

5.0

2.0

-10

+70

± 0.07

+3.3

10

40

7.0

5.0

2.0

-40

+85

± 0.28

+3.3

10

25

7.0

5.0

2.0

-40

+105

± 0.5

+3.3

NT7050BC晶振
(
具有E/D)

10

26

7.0

5.0

2.0

-10

+70

± 0.07

+3.3

10

40

7.0

5.0

2.0

-40

+85

± 0.28

+3.3

10

25

7.0

5.0

2.0

-40

+105

± 0.5

+3.3

yijin-4在使用NDK晶振时应注意

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.NDK晶振,有源晶振,NT7050BB晶振,耐高温晶体振荡器

每个封装类型的注意事项

陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.NDK晶振,有源晶振,NT7050BB晶振,耐高温晶体振荡器

2)陶瓷封装贴片晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英晶振,2x6音叉表晶的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
