NDK晶振,TCXO晶振,NT5032BA晶振,进口石英晶体振荡器

频率:10M~40MHZ

尺寸:5.0x3.2mm

温补晶振(TCXO)是产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 NDK晶振,TCXO晶振,NT5032BA晶振,进口石英晶体振荡器

NDK-1

日本电波工业株式会社NDK晶振抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.追求使用更方便、更稳定的发振源,创造更高的附加价值.

DK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.

yijin-1

NDK晶振,TCXO晶振,NT5032BA晶振,进口石英晶体振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

NDK晶振型号

NT5032BA晶振

输出频率范围

10~40MHz

标准频率

16.368M/16.369M/19.2M/26M/33.6M/38.4M

电源电压范围

+1.68~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-更多详细参数信息请联系我们http://www.vc-tcxo.com/

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6 max./-40~+85
±0.5×10-6,±2.5×10-6 max./-55
~+125Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

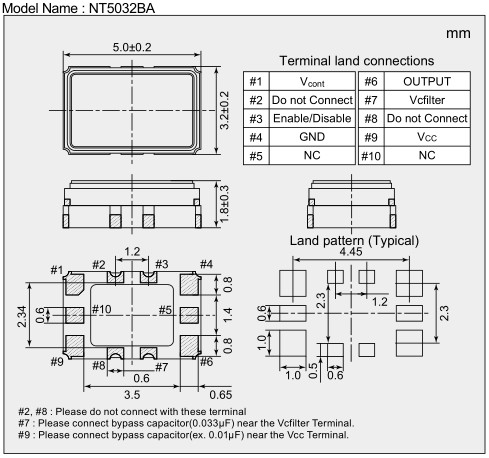

yijin-3

NT5032BA 5032

NDK温度补偿晶体振荡器部分型号表

NDK晶振型号

频率范围
(MHz)

尺寸大小
(mm)

工作温度范围
(
)

频率
温度特性

电源电压
(V)

Min.

Max.

L

W

H

Min.

Max.

[×10-6]

[VCC]

NT5032BA晶振
(
具有E/D)

10

26

5.0

3.2

1.8

-10

+70

± 0.07

+3.3

10

40

5.0

3.2

1.8

-40

+85

± 0.28

+3.3

10

25

5.0

3.2

1.8

-40

+105

± 0.5

+3.3

NT5032BB晶振

10

26

5.0

3.2

1.8

-10

+70

± 0.07

+3.3

10

40

5.0

3.2

1.8

-40

+85

± 0.28

+3.3

10

25

5.0

3.2

1.8

-40

+105

± 0.5

+3.3

NT7050BB晶振

10

26

7.0

5.0

2.0

-10

+70

± 0.07

+3.3

10

40

7.0

5.0

2.0

-40

+85

± 0.28

+3.3

10

25

7.0

5.0

2.0

-40

+105

± 0.5

+3.3

NT7050BC晶振
(
具有E/D)

10

26

7.0

5.0

2.0

-10

+70

± 0.07

+3.3

10

40

7.0

5.0

2.0

-40

+85

± 0.28

+3.3

10

25

7.0

5.0

2.0

-40

+105

± 0.5

+3.3

yijin-4在使用NDK晶振时应注意

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.NDK晶振,TCXO晶振,NT5032BA晶振,进口石英晶体振荡器

(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振,低电压有源晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C +35°C,湿度 25 % RH 85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
