Pletronics晶振,差分晶振,LV91晶振,LV97晶振

频率：10.9Mx670MZH

尺寸：9.7X14.0mm

差分晶振的精度值（PPM）可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.

订购热线：0755-27876565

PLE-1

1979年,在美国华盛顿州成立了Pletronics公司,主营石英晶振,贴片晶振, 有源晶振,压控振荡器,（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器等.

1981年Pletronics晶振公司在韩国建立了一家独资工厂

1997年通过BSI实现了ISO 9001:1994,符合欧盟环保要求.

2000年卖掉了韩国工厂.转移到合同制造(铸造厂)

2001年在华盛顿制造的PECL和LVDS振荡器,使用FR4 PCB上的离散组件

2002年通过BSI实现了ISO 9001:2000,符合欧盟环保要求,开发出高频基本晶体

2003年Pletronics晶振公司在韩国和中国合资经营

2004年在5x7陶瓷中引入了较低成本的高频率PECL和LVDS振荡器,具有低抖动,低电源电压,低功耗等特点.

2005年第一个合成的PECL和LVDS振荡器106.25MHz和212.5MHz,高频率石英晶体振荡器具有高稳定性能,低功耗低抖动等特点.适用于高端精密设备中,比如高速光纤网络,北斗卫星等.

2006年介绍了我们的LVDS系列石英晶体振荡器,贴片晶振,有源晶振.

2007年合成振荡器的合资企业建立

2008年为新兴技术发布了重要的新产品,如超精密有源晶振,低损耗晶体振荡器等.

2009年发展过程和精密TCXO温补晶振,温补晶体振荡器的初步试生产

2010年引入OeXo®系列OCXO恒温晶体振荡器替代技术

2011年开发了LC振荡器技术,投入到各种高端智能设备,GPS卫星导航,无线电基站, 北斗卫星导航等领域应用.

2013年引入GypSync®TCXO模块

2014年引进100fs超低抖动的PECL / LVDS / HCSL J系列晶体振荡器, 北斗导航温补晶振,北斗GPS模块晶体振荡器

2015年推出了OeM8增强TCVCXO压控温补晶振,石英晶体振荡器,贴片晶振.

2016年引进了50fS超低抖动的PECL / LVDS K系列振荡器,石英晶体振荡器,贴片晶振, (TCXO)温补晶体振荡器, 压控晶体振荡器（VCXO）.

yijin-1

Pletronics晶振,差分晶振,LV91晶振,LV97晶振,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.

yijin-2

Pletronics晶振型号	符号	LV91晶振
输出规格	-	LVDS
输出频率范围	fo	10.9~670MHz
电源电压	VCC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存温度范围	T_stg	-40?+85℃
运行温度范围	T_use	-10?+70℃ ,-40?+85℃
消耗电流	ICC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	VOL	-更所晶振参数请联系我们http://www.vc-tcxo.com
1电平电压	VOH	-
上升时间下降时间	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分输出电压	VOD1, VOD2	0.247?0.454V
差分输出误差	⊿VOD	50mV [⊿VOD=｜VOD1VOD2｜]
补偿电压	VOS	1.125?1.375V
补偿电压误差	⊿VOS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	VIL	VCC×0.3 max.
OE端子1电平输入电压	VIH	VCC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

Pletronics晶振型号	符号	LV97晶振
输出规格	-	LVDS
输出频率范围	fo	10.9~670MHz
电源电压	VCC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存温度范围	T_stg	-40?+85℃
运行温度范围	T_use	-10?+70℃ ,-40?+85℃
消耗电流	ICC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	VOL	-更多晶振参数请联系我们http://www.vc-tcxo.com
1电平电压	VOH	-
上升时间下降时间	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分输出电压	VOD1, VOD2	0.247?0.454V
差分输出误差	⊿VOD	50mV [⊿VOD=｜VOD1VOD2｜]
补偿电压	VOS	1.125?1.375V
补偿电压误差	⊿VOS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	VIL	VCC×0.3 max.
OE端子1电平输入电压	VIH	VCC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

yijin-3

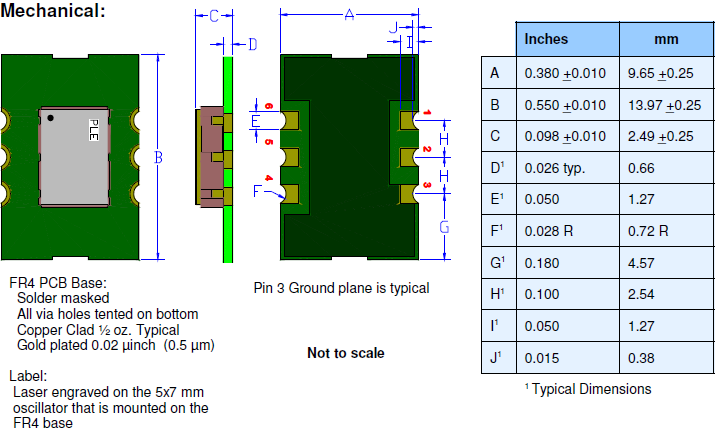

lv91lv97 14.0-9.7 LVDS
