CTS晶振,差分晶振,653晶振,654PL晶振,655晶振

频率：10M~1.0GHz

尺寸：5.0x3.2mm

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分石英晶体振荡器相位低,低损耗等特点,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

订购热线：0755-27876565

CTS-2

CTS晶振公司成立于1896年,CTS公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场.本公司在北美、亚洲和欧洲拥有12个生产基地,致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值.CTS的目标是在技术的前沿,为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案.

CTS晶振公司为信息技术和电信市场提供贴片晶振,温补晶振,石英晶体振荡器等多种电子元件.这些可以在宏小区基站发现,小蜂窝基站、卫星通信系统、回程通信的应用,以及无线和有线基础设施.CTS在信息技术和电信市场的创新支持市场部门的发展趋势,如低功耗,更小的形式因素,增加带宽需求和物联网（物联网）.

CTS晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善.

CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.

yijin-1

CTS晶振,差分晶振,653晶振,654PL晶振,655晶振,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

CTS晶振型号	符号	653晶振,654PL晶振,655晶振
输出规格	-	LVDS、LVPECL
输出频率范围	fo	10M~1.0GHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	V_OL	-更多详细参数请联系亿金电子http://www.vc-tcxo.com
1电平电压	V_OH	-
上升时间下降时间	tr, tf	0.4ns max. [20~80% Output-OutputN]
差分输出电压	V_OD1, V_OD2	0.247~0.454V
差分输出误差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
补偿电压	V_OS	1.125~1.375V
补偿电压误差	⊿V_OS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

CTS差分晶体振荡器5032封装原厂编码

原厂代码	品牌	代理商	型号	频率	精度	封装尺寸
653P5003I3T	CTS	亿金电子	653晶振	50MHz	±50ppm	(5.00mm x 3.20mm)
653L10003I2T	CTS	亿金电子	653晶振	100MHz	±50ppm	(5.00mm x 3.20mm)
653L12503I2T	CTS	亿金电子	653晶振	125MHz	±50ppm	(5.00mm x 3.20mm)
653L15623I2T	CTS	亿金电子	653晶振	156.25MHz	±50ppm	(5.00mm x 3.20mm)
653L2503I3T	CTS	亿金电子	653晶振	25MHz	±50ppm	(5.00mm x 3.20mm)
653P2503I3T	CTS	亿金电子	653晶振	25MHz	±50ppm	(5.00mm x 3.20mm)
653L5003I3T	CTS	亿金电子	653晶振	50MHz	±50ppm	(5.00mm x 3.20mm)
653P12503I2T	CTS	亿金电子	653晶振	125MHz	±50ppm	(5.00mm x 3.20mm)
653P15623I2T	CTS	亿金电子	653晶振	156.25MHz	±50ppm	(5.00mm x 3.20mm)

yijin-3

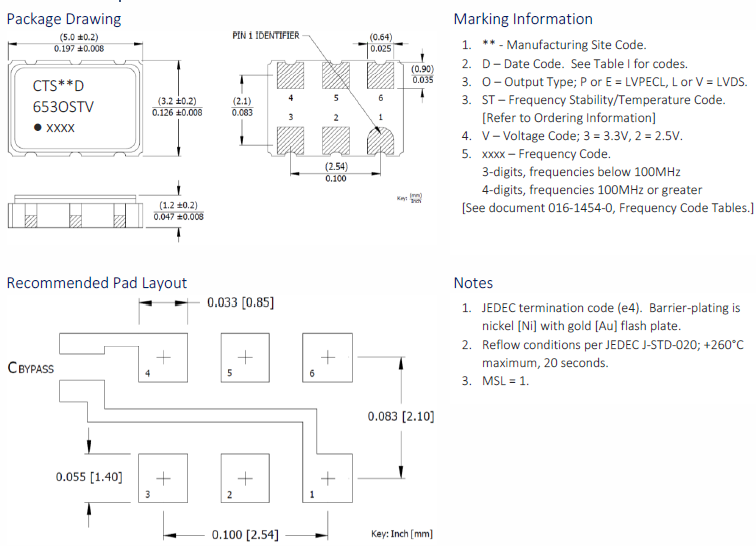

653晶振尺寸图

653 5032 OSC

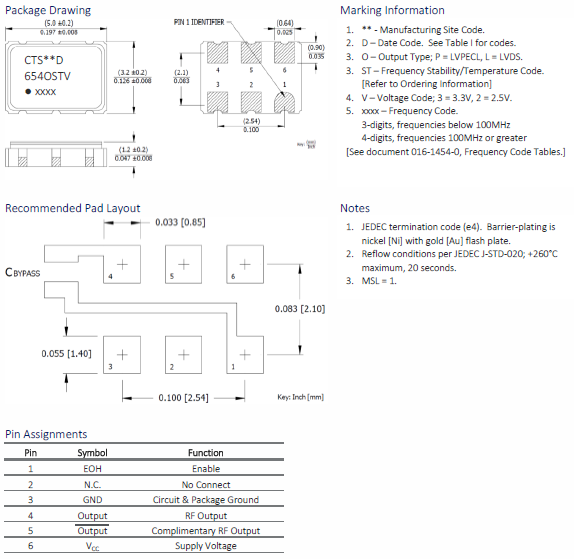

654PL晶振尺寸图

654PL 5032 OSC

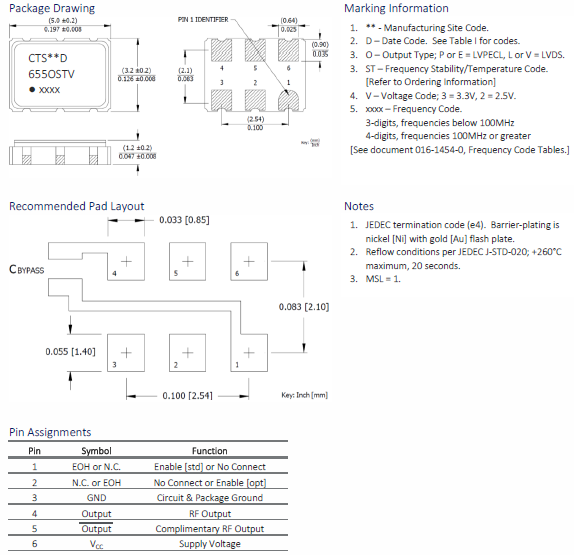

655晶振尺寸图

yijin-4

使用CTS晶振时应注意以下事项

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

1.噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

2.电源线路

电源的线路阻抗应尽可能低.

3.输出负载

建议将石英晶振输出负载安装在尽可能靠近低功耗差分晶体振荡器的地方（在20 mm范围之间）.

4.未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

5.热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.CTS晶振,差分晶振,653晶振,654PL晶振,655晶振

6.安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

7.通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

yijin-5
