S2石英振荡器,台湾安基晶振,S23305T-24.000-X-R晶振
频率:2~50MHZ,2~125MHZ

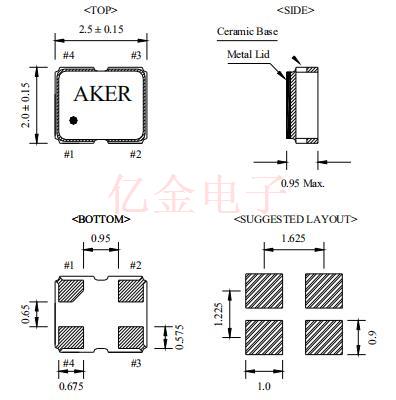

尺寸:2.5*2.0mm
S2石英振荡器,台湾安基晶振,S23305T-24.000-X-R晶振,有源晶体振荡器,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
AKER晶振成立于1990年,是一家全球性高科技公司,设计和制造各种石英无源晶体频率控制解决方案。以技术为导向的总部设在台湾,我们通过全球分支机构和分销网络提供即时服务,以满足客户的满意度。关注客户的需求,Aker了解市场需求,为客户提供全面的技术支持 - Total Solution。
商业诚信,专业服务和质量第一是阿克尔的核心价值观。
凭借独特的技术,我们随时准备在需要的地方研究和开发创新。除了这些卓越的创新能力之外, Aker致力于灵活并专注于服务,快速和专业地响应,帮助客户创新和发展业务。
S2石英振荡器,台湾安基晶振,S23305T-24.000-X-R晶振,AKER晶振连续十几年都研发出受市场欢迎的石英晶体型号,AKER晶振公司每年供应全球生产厂家上亿颗低功耗,高质量的频率元件,台湾安基贴片石英晶振应用范围广泛,因为安基晶振经营理念是以诚信,一流的服务满足客户需求为主,在产品设计方面均能符合客户的最高要求,并得到广大客户的好评.

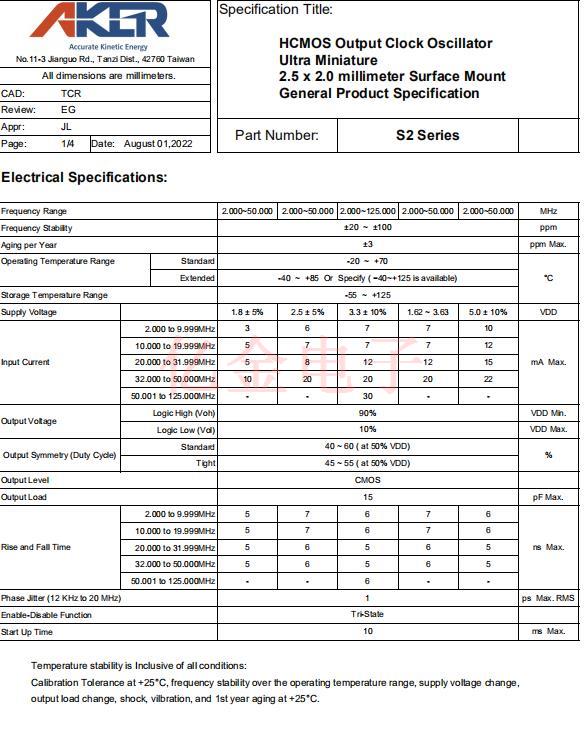

Frequency Range | 2.000~50.000 | 2.000~50.000 | 2.000~125.000 | 2.000~50.000 | 2.000~50.000 | MHz | ||||
Frequency Stability | ±20 ~ ±100 | ppm | ||||||||
Aging per Year | ±3 | ppm Max. | ||||||||
Operating Temperature Range | Standard | -20 ~ +70 | °C | |||||||
Extended | -40 ~ +85 Or Specify ( −40~+125 is available) | |||||||||
Storage Temperature Range | -55 ~ +125 | |||||||||
Supply Voltage | 1.8 ± 5% | 2.5 ± 5% | 3.3 ± 10% | 1.62 ~ 3.63 | 5.0 ± 10% | VDD | ||||
Input Current | 2.000 to 9.999MHz | 3 | 6 | 7 | 7 | 10 | mA Max. | |||
10.000 to 19.999MHz | 5 | 7 | 7 | 7 | 12 | |||||
20.000 to 31.999MHz | 5 | 8 | 12 | 12 | 15 | |||||
32.000 to 50.000MHz | 10 | 20 | 20 | 20 | 22 | |||||
50.001 to 125.000MHz | - | - | 30 | - | - | |||||
Output Voltage | Logic High (Voh) | 90% | VDD Min. | |||||||
Logic Low (Vol) | 10% | VDD Max. | ||||||||
Output Symmetry (Duty Cycle) | Standard | 40 ~ 60 ( at 50% VDD) | % | |||||||
Tight | 45 ~ 55 ( at 50% VDD) | |||||||||
Output Level | CMOS | |||||||||
Output Load | 15 | pF Max. | ||||||||
Rise and Fall Time | 2.000 to 9.999MHz | 5 | 7 | 6 | 7 | 6 | ns Max. | |||
10.000 to 19.999MHz | 5 | 7 | 6 | 7 | 6 | |||||
20.000 to 31.999MHz | 5 | 6 | 5 | 6 | 5 | |||||
32.000 to 50.000MHz | 5 | 6 | 5 | 6 | 5 | |||||
50.001 to 125.000MHz | - | - | 6 | - | - | |||||
Phase Jitter (12 KHz to 20 MHz) | 1 | ps Max. RMS | ||||||||
Enable-Disable Function | Tri-State | |||||||||
Start Up Time | 10 | ms Max. |
AKER晶振注意事项:
粘合剂
请勿使用可能导致32.768K晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.S2石英振荡器,台湾安基晶振,S23305T-24.000-X-R晶振.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致晶振无法产生振荡和/或非正常工作.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
