Crystek美国晶振,CSX1无源贴片晶振,CSX1-AB-18-16.000晶振

频率：8~50MHZ,40~100MHZ

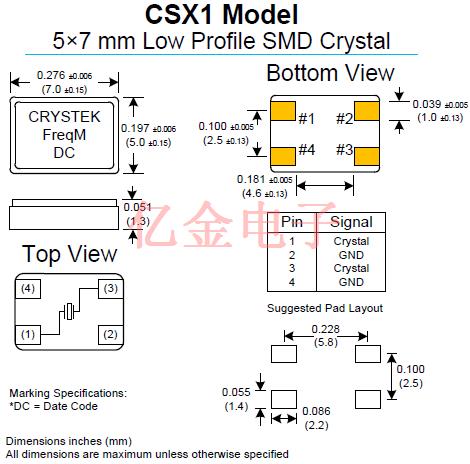

尺寸：7.0*5.0mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27876565

SITIME-2

Crystek美国晶振,CSX1无源贴片晶振,CSX1-AB-18-16.000晶振,贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

Crystek晶振是目前生产石英晶体振荡器方面位于全球领先地位，专业生产各种有源晶振，压控晶振，温补晶振，压控温补晶振等，占市场上的石英晶体振荡器总额的大多数。为未来的科技做出了巨大的贡献。

Crystek美国晶振,CSX1无源贴片晶振,CSX1-AB-18-16.000晶振,Crystek晶振集团与各部门建立有效的合作体系,为客户提供快速高质量的产品和服务,并与客户一起发展.为了向客户提供顶级的石英晶体,贴片晶振,有源晶振,压控晶体振荡器等产品,确保了石英晶振,贴片晶振,无源晶体振荡器等产品的质量控制过程,通过实施基础设施,通过各种商业地点的计算机网络,以及质量控制系统(ISO 9001)认证,实现了完美的通信领域产品.

yijin-2

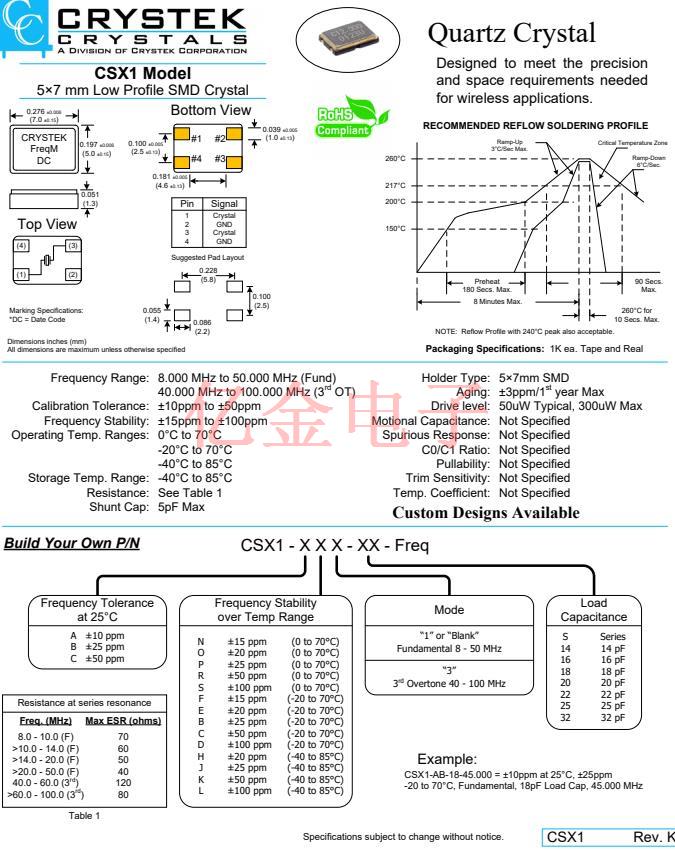

Frequency Range: 8.000 MHz to 50.000 MHz (Fund) 40.000 MHz to 100.000 MHz (3rd OT)	Holder Type:5×7mm SMD
Calibration Tolerance:±10ppm to ±50ppm	Aging:±3ppm/1st year Max
Frequency Stability:±15ppm to ±100ppm	Drive level:50uW Typical, 300uW Max
Operating Temp. Ranges:0°C to 70°C -20°C to 70°C -40°C to 85°C	Motional Capacitance:Not Specified
Storage Temp. Range:-40°C to 85°C	Spurious Response:Not Specified
Resistance:See Table 1	C0/C1 Ratio:Not Specified
Shunt Cap:5pF Max	Pullability:Not Specified
	Trim Sensitivity:Not Specified
	Temp. Coefficient:Not Specified

yijin-3

yijin-4

Crystek晶振注意事项：
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Crystek美国晶振,CSX1无源贴片晶振,CSX1-AB-18-16.000晶振.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
