泰艺晶振,石英晶体谐振器,XQ晶振
频率:4M~70MHZ

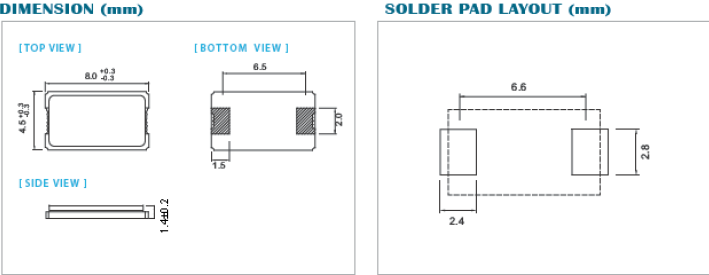

尺寸:8.0x4.5mm
台湾泰艺电子成立于民国89年3月,前身为泰电电业股份有限公司电子部(民国65年设立),是一家专业晶振,石英晶振,有源晶振,SMD压控振荡器频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.
泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英水晶振荡子,有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利;未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.
泰艺晶振,石英晶体谐振器,XQ晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
泰艺晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
泰艺晶振规格
单位
XQ晶振频率范围
石英晶振基本条件
标准频率
f_nom
4MHZ~70MHZ
标准频率
储存温度
T_stg
-40°C ~ +125°C
裸存
工作温度
T_use
-40°C ~ +85°C
标准温度
激励功率
DL
200μW Max.
推荐:1μW ~ 100μW
频率公差
f_— l
±50 × 10-6 (标准),
+25°C 对于超出标准的规格说明,
频率温度特征
f_tem
±30 × 10-6/-20°C ~ +70°C
超出标准的规格请联系我们.
负载电容
CL
8pF ,10PF,12PF,20PF
超出标准说明,请联系我们.
串联电阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
频率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
(±15 × 10-6 ~ ±50 × 10-6 可用)
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
在使用泰艺晶振时应注意以下事项:
晶振在工作中出现异常技术问题:
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.泰艺晶振,石英晶体谐振器,XQ晶振
