NSK晶振,陶瓷晶振,NRDZTACS-MT晶振,NRDZTACS-MX晶振

频率:7M~50MHZ

尺寸:4.7x4.1mm

NSK所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 NSK晶振,陶瓷晶振,NRDZTACS-MT晶振,NRDZTACS-MX晶振

NSK-2

台湾津绽NSK晶体科技股份有限公司拥有超过 10 年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最好的服务质量.NSK是津绽石英科技股份有限公司于全球的销售品牌,具有良好竞争性的价格及灵活快速的交货管理.

台湾津绽晶振的石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体产品被广泛地运用在个人计算器、安全系统、通讯、无线应用、遥控单元和消费性电子产品等,并已陆续获得国内外计算机及通讯大厂认可及使用.

NSK已获得ISO 9001 / ISO 14001的质量和环保认证,产品并通过及符合RoHS规范的要求,且确实配合客户实现无毒产品的要求,以创造及维护美好环境为己任.

yijin-1

NSK晶振,陶瓷晶振,NRDZTACS-MT晶振,NRDZTACS-MX晶振,贴片陶瓷晶振应用于汽车的片状对于世界汽车市场具有十分重要的促进作用.如此多品种的陶瓷谐振器系列产品得益于对电子原有批量生产工艺和高可靠性的不懈发掘.

贴片陶瓷晶振是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.

NSK贴片陶瓷晶振具有很高的可靠性,适用温度范围宽.振荡电路不需要任何外接负载电容.本系列产品具有很宽的适用温度范围.超小型且薄型振荡子.振荡电路无需任何调整.

yijin-2

NSK陶瓷晶振型

频率范围
(MHz)

频率精度
(at25°C) (%)

温度稳定性
(-20°C~+80°C) (%)

工作温度
(°C)

Aging For
老化率(10)
(%)

NRDZTACCMG

2.00~6.99

± 0.5

± 0.3

-20 ~ +80

± 0.3

NRDZTACSMT

7.00~13.00

± 0.5

± 0.3

-20 ~ +80

± 0.3

NRDZTACVMT

8.00~13.00

± 0.5

± 0.3

-20 ~ +80

± 0.3

NRDZTACSMX

13.01~50.00

± 0.5

± 0.3

-20 ~ +80

± 0.3

NRDZTACVMX

16.00~50.00

± 0.5

± 0.3

-20 ~ +80

± 0.3

yijin-3

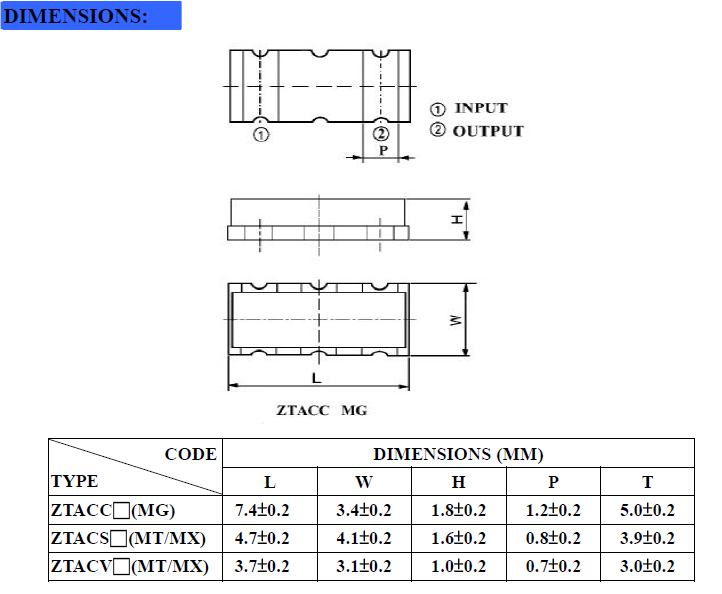

NRD ZTACS MT,MX SMD 4.7-4.1

yijin-4

在使用NSK晶振时应注意以下事项:

自动安装时的冲击:

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

每个封装类型的注意事项

陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.NSK晶振,陶瓷晶振,NRDZTACS-MT晶振,NRDZTACS-MX晶振

2)陶瓷封装贴片晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

yijin-5
