TXC晶振,压控晶振,DR晶振,高频电压控制晶振

频率:50M~200MHZ

尺寸:3.2x2.5mm

压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.SMD压控振荡器应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 TXC晶振,压控晶振,DR晶振,高频电压控制晶振

TXC-2

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.

台湾TXC晶体劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于200812月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.

yijin-1

TXC晶振,压控晶振,DR晶振,高频电压控制晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

TXC晶振型号

DR晶振

输出频率范围

50~200MHz

标准频率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

电源电压范围

+1.68~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-更多详细参数信息请联系我们http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6 max./-30~+85
±1.0×10-6,±2.5×10-6 max./-40
~+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

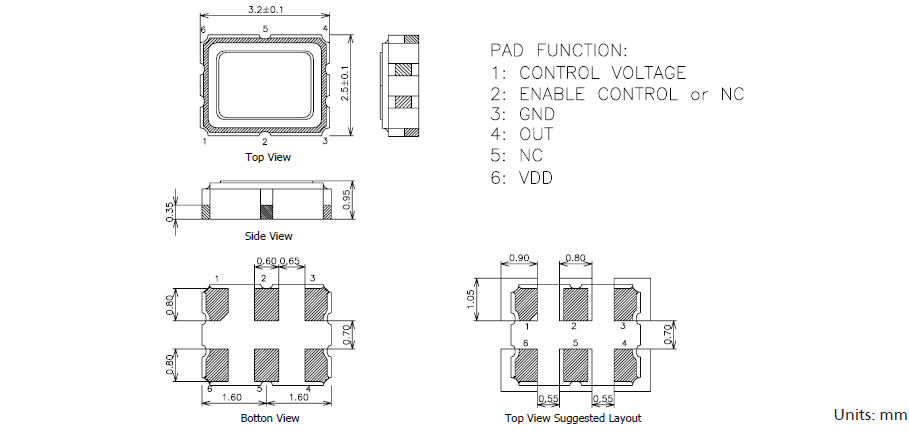

TXC_DR_3.2_2.5 CMOS VCXOyijin-4在使用TXC晶振时应注意

1.电动搬运

1.1电源

使用电源将电源连接到指定的终端正确的极性,如本目录所示.如果力量源与正极和负极连接反转或者如果它连接到除了以外的终端指定一个,晶体振荡器内的部件将是损坏了,振荡器不起作用.此外,如果施加高于额定值的电压,它可能会导致与上述相似的损害.使一定要在正确的额定电压下使用振荡器,但如果施加低于额定值的电压,内部零件振荡器不会损坏,单位可能不会给最佳性能.TXC晶振,压控晶振,DR晶振,高频电压控制晶振

1.2负载阻抗

设置负载阻抗的规定值.当一个值除了规定的一个被设置为负载阻抗,输出频率和输出电平不符合指定的值,可能会导致问题,例如输出波形失真.特别是,设置电抗根据规格的负载阻抗.

1.3输出频率和输出电平

测量输出频率或输出电平时一个高精密VCXO振荡器,调整输入阻抗测量仪器对晶体的负载阻抗振荡器.当测量仪器的输入阻抗为不同于晶体振荡器的负载阻抗,用高电平测量输出频率或输出电平阻抗使测量侧的阻抗可以忽略.

yijin-5
