HOSONIC晶振,石英晶体振荡器,D1SX晶振,HXO-M晶振,小型有源晶体

频率:1M~60MHZ

尺寸:2.0x1.6mm

2016有源晶振,是指石英晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 HOSONIC晶振,石英晶体振荡器,D1SX晶振,HXO-M晶振,小型有源晶体

HX-2

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入石英晶体之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.

鸿星晶振已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体,有源晶振,压控振荡器系列产品之研发、设计、生产与营销.

鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

生产理念:

鸿星晶振的产品作为一个健康的心为客户工作,因此我们投资建立一个有能力的团队和基础设施,为我们所做的每一个产品.公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和温补晶振,石英晶体振荡器技术改进.

yijin-1

HOSONIC晶振,石英晶体振荡器,D1SX晶振,HXO-M晶振,小型有源晶体,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

项目

符号

规格说明

条件

输出频率范围

f0

1M~60MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

yijin-3

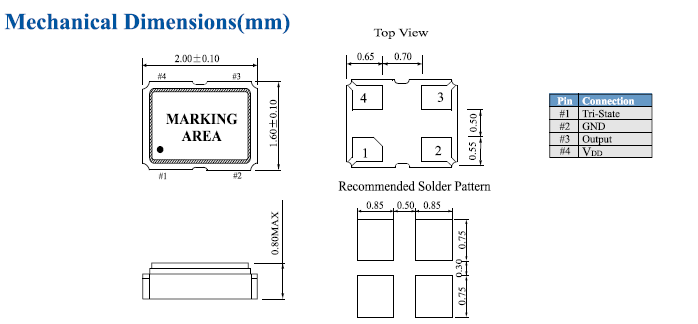

D1SX(Former HXO-M) 2016 OSC

yijin-4

在使用鸿星晶振时应注意以下事项:

1.电动搬运

1.1电源

使用电源将电源连接到指定的终端正确的极性,如本目录所示.如果力量源与正极和负极连接反转或者如果它连接到除了以外的终端指定一个,石英晶体振荡器内的部件将是损坏了,振荡器不起作用.此外,如果施加高于额定值的电压,它可能会导致与上述相似的损害.使一定要在正确的额定电压下使用振荡器,但如果施加低于额定值的电压,内部零件振荡器不会损坏,单位可能不会给最佳性能.

1.2负载阻抗

设置负载阻抗的规定值.当一个值除了规定的一个被设置为负载阻抗,输出频率和输出电平不符合指定的值,可能会导致问题,例如输出波形失真.特别是,设置电抗根据规格的负载阻抗.HOSONIC晶振,石英晶体振荡器,D1SX晶振,HXO-M晶振,小型有源晶体

1.3输出频率和输出电平

测量输出频率或输出电平时一个晶体振荡器,调整输入阻抗测量仪器对小型有源贴片晶振,石英晶体的负载阻抗振荡器.当测量仪器的输入阻抗为不同于晶体振荡器的负载阻抗,用高电平测量输出频率或输出电平阻抗使测量侧的阻抗可以忽略.

yijin-5
