台湾TXC晶振,TCXO晶振,7Z晶振,7Z38471001晶振

频率：26M~52MHZ

尺寸：2.0x1.6mm

2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8mm,体积：0.0022cm3,重量：0.008g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

订购热线：0755-27876565

TXC-1

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市.

台湾TXC晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.

台湾TXC晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

yijin-1

台湾TXC晶振,TCXO晶振,7Z晶振,7Z38471001晶振,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~+85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

yijin-2

TXC晶振型号		7Z晶振
输出频率范围		26M~52MHZ
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+1. 8~+3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-更多参数信息欢迎咨询亿金电子http://www.vc-tcxo.com/
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

yijin-3

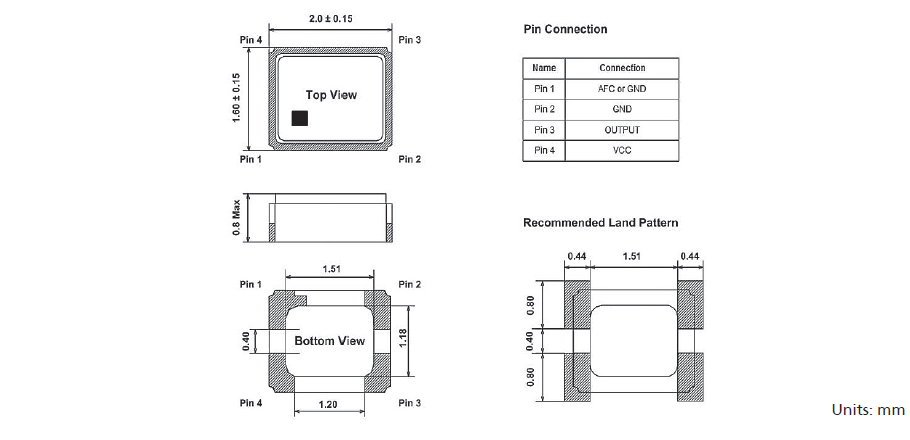

TXC_7Z_2.0_1.6 TCXO

2016温度补偿晶体振荡器常用频点代码列表

晶振代码	品牌	代理商	型号	类型	频率	封装	尺寸
7Z-38.400MBG-T	TXC晶振	亿金电子	7Z晶振	TCXO	38.4MHz	4-SMD	(2.00mm x 1.60mm)
7Z-26.000MBG-T	TXC晶振	亿金电子	7Z晶振	TCXO	26MHz	4-SMD	(2.00mm x 1.60mm)
7Z-38.400MDG-T	TXC晶振	亿金电子	7Z晶振	TCXO	38.4MHz	4-SMD	(2.00mm x 1.60mm)
7Z-26.000MDG-T	TXC晶振	亿金电子	7Z晶振	TCXO	26MHz	4-SMD	(2.00mm x 1.60mm)
7Z-26.000MCG-T	TXC晶振	亿金电子	7Z晶振	TCXO	26MHz	4-SMD	(2.00mm x 1.60mm)
7Z-26.000MCG-T	TXC晶振	亿金电子	7Z晶振	TCXO	26MHz	4-SMD	(2.00mm x 1.60mm)
7Z-38.400MCG-T	TXC晶振	亿金电子	7Z晶振	TCXO	38.4MHz	4-SMD	(2.00mm x 1.60mm)
7Z-38.400MCG-T	TXC晶振	亿金电子	7Z晶振	TCXO	38.4MHz	4-SMD	(2.00mm x 1.60mm)
