YJ-49SMD晶振,石英晶体谐振器,49贴片晶振系列

prevnext

贴片晶振,石英晶振,YJ-49SMD晶振

频率：3.5795M~100MHZ

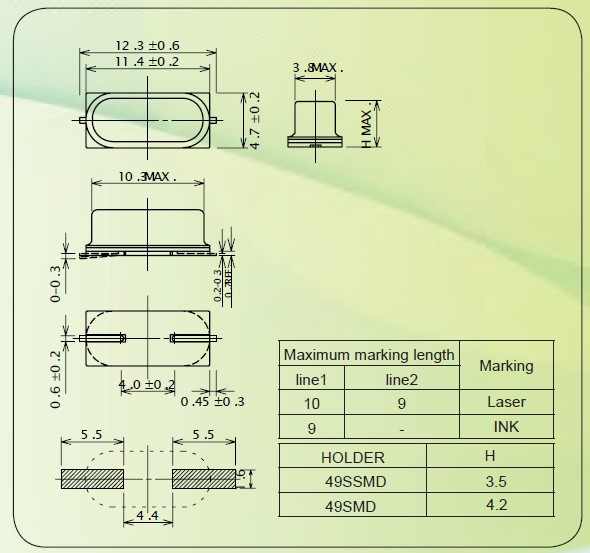

尺寸：12.3X4.7mm

49SMD石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27876565

YJ-SY-2

亿金电子每一款晶振从设计到生产都是要经过很多工序才能完成,就光磨晶片也要花费很大精力几毫米的东西要用镊子拿着也很不容易,亿金电子所有生产的石英晶振都必须经过30几道工序才能完成出厂,以下9大项是成品检测的国际标准.人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了.我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了.
yijin-1 贴片晶振,石英晶振,YJ-49SMD晶振,亿金电子所生产的贴片晶振外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.公司以精益求精的要求来满足广大客户的需求.

石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

亿金晶振规格	单位	YJ-49SMD晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.5795MHZ~100MH	标准频率
储存温度	T_stg	-20°C ～ +70°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

yijin-4

在使用亿金贴片晶振时应注意以下事项:

自动安装时的冲击：

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

每个封装类型的注意事项

陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

（2）陶瓷封装贴片晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片石英晶体谐振器时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.贴片晶振,石英晶振,YJ-49SMD晶振

（3）柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏.当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

yijin-5

YJ-6

深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 联系人黄娜：18924600166

工作QQ:857950243

myt 贸易通：yijindz2014

tel 座机：0755-27876565

email 邮箱:yijindz@163.com

inter 网址：http://www.yijindz.com

mwx 微信：yijindz，公众号：NDKcrystal

home 地址：广东省深圳市宝安区107国道旁甲岸路
