NDK差分晶振3225系列讲解
差分晶振随着科技的发展越来越被需要,是高端网络设备的首选.差分晶体振荡器是什么呢？差分晶振就是指具有差分输出的晶体振荡器,常见的有LVDS,HCSL,LV-PECL等输出.那么什么是差分输出呢？差分输出用来自晶体振荡器的两个不同的输出信号,这两个信号相位恰好相反.国内市场应用差分晶振常见的品牌有EPSON晶振,京瓷晶振,NDK晶振等. 下面是亿金电子所介绍的NDK差分晶振,包括输出电路图,差分晶体振荡器特点,差分晶振的应用以及输出水平和波形等.
以下为NDK差分晶振型号参数列表.
Model
Freq. Range
Output
Supply Voltage
Current Consumption
PhaseJitter(mA)
(12kto20MHz)
at 156.25MHz
NP3225SA
100to175MHz
LVPECL
+2.5Vor+3.3V
Max. 60mA
Typ.90fs
NP3225SB
100to175MHz
LVDS
+2.5Vor+3.3V
Max. 40mA
Typ.100fs
NP3225SC
100to175MHz
HCSL
+2.5Vor+3.3V
Max. 50mA
Typ.85fs
NDK晶振自成立以来一直努力为用户提供优异的石英晶振产品,始终坚持更新技术,为用户提高产品应用价值,根据市场需求不断完善产品.所推出的3225系列差分晶振,具有三种输出,型号为NP3225SA晶振,NP3225SB晶振,NP3225SC晶振.

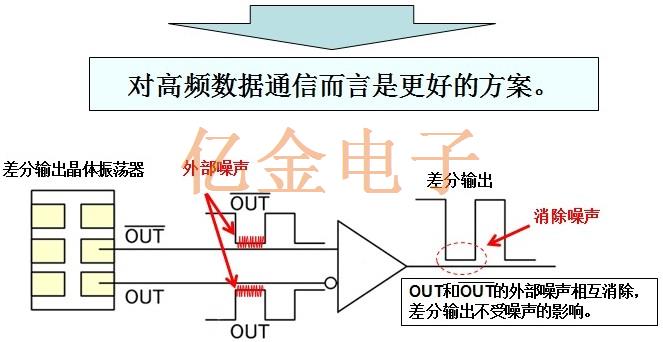

NDK差分晶振输出优势：对有线数据通信有更好的抗噪声干扰力.提供晶体振荡器的低振幅给客户的回路.(双振幅在客户的回路上是可用的）
差分晶振具有高精度,低噪音等优势特点,NDK研发的3225差分晶振,超小尺寸,厚度薄,频率偏差小,质量稳定,在产品中使用具有高性能,高稳定性,高可靠性等优势.
NDK差分晶振应用领域：差分输出晶体振荡器的应用领域,用于高频数据通信,主要协议是PCI Express.PCI Express是数据通信标准中的一种,特别用于高级图形板卡.PCI Express被用于电脑,目前也被用于汽车高速数据传送.
|
|

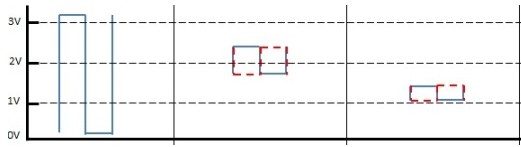

CMOS |
LVPECL |
LVDS |
HCSL |
|
Output |
|
|||
|
waveform |
||||
|
VOH |
0.9VCC以上 |
VCC-1.025toVCC-0.88 |
1.6V以下 |
0.66to0.85V |
|
(2.97V以上) |
(2.275to2.42V) |
|||
|
VOL |
0.1VCC以下 |
VCC-1.81toVCC-1.62 |
0.9V以上 |
-0.15to0.15V |
|
(0.33V以下) |
(1.49to1.68V) |
|||
|
Current |
Typ.10.5mA |
Typ.45.5mA |
Typ.24.0mA |
Typ.32.5mA |
|
Consumption |
(F0=120MHz) |
(F0=125MHz) |
(F0=100MHz) |
(F0=100MHz) |
|
Test |
|
|
|
|
|
Circuit |
||||
|
Application |
|
Base-station,SONET/SDH |
CCDCamera(Automotive), |
PC,GPS-Navigation(PCIe) |
|
Ethernet |
FPGA,Ethernet |
Amusement(PCIe) |
||
|
Router,Tranceiver |
Sattelite-basedgroundcommunicationequipment |
Camera,Ethernet |
||
|
Opticalterminator |
|
|
||
