KDS世界上最小最薄的1008mm差分输出晶体振荡器已批量生产
智能电子产品的小型化发展,对于电子元件的要求不断增加,不仅要求尺寸上越小越好,并且对于产品的性能要求也很高.我们都知道目前市场上使用较多的小型SMD晶振当属2520贴片晶振,2016贴片晶振,1210贴片晶振这样的小尺寸,而现在同样推出更小尺寸的1008贴片晶振.
KDS日本大真空一直都是晶体行业的领导者,此次也不负众望的将其所研发的世界最小1008贴片晶振开始面向世界,批量生产销售.包括DX1008JS晶体谐振器,DS1008JS石英晶体振荡器,以及世界上最小最薄的差分输出晶体振荡器(Arkh.3G系列)包括：DS1008JC/DS1008JD/DS1008JJ/DS1008JK四个型号,下面亿金电子带大家一起了解KDS世界上最小最薄的1008mm差分输出晶体振荡器.
KDS宣布开发世界级小尺寸的1008差分输出晶体振荡器——DS1008JC/DS1008JD/DS1008JJ/DS1008JK,早已开始批量生产,并于7月开始发货.
近年来,由于移动网络和大数据,通信流量迅速增加,并且光传输设备中也正在进行各种研究和开发.需要差分晶振,差分输出晶体振荡器作为支持数字相干技术的器件,这是其中之一.在该运输设备中强调的一个性能是安装效率,并且为了实现这一点,需要单个设备的小型化.然而,7050和5032尺寸的差分输出晶体振荡器主要分布在我们公司销售的2520尺寸的小型产品.与传统石英贴片晶振相比,新开发的1008贴片晶振实现了尺寸和厚度的极大减小,并有助于提高设备安装效率.
[电气特性]
| KDS石英晶体振荡器 |
DS100JC |
DS100JD |
DS100JJ |
DS100JK |
|
尺寸（mm） |
1.0×0.8×0.29最大 |
|||
|
输出频率 |
156.25MHz |
|||
|
电源电压 |
+3.3V |
+2.5V/+3.3V |
||
|
输出规格 |
HD-LVDS |
HCSL |
LVDS |
LV-PECL |
|
频率容差 |
±100×10-6 |
|||
|
工作温度范围 |
-40至+85°C |
|||
1008差分晶振是由KDS的专有技术实现的Arkh.3G系列之一.KDS晶振集团还开发了一款低压时钟晶体振荡器“DS1008JN”,驱动电压为1.2V,并将继续扩展Arkh.3G系列产品阵容,为晶体器件创造新价值.在7月初的时候KDS就将Arkh.3G系列在他们的第二届5G/IoT通信展览会上展出,主要用于光网络机器.
[特点]
产品尺寸：最大1.0×0.8×0.29毫米
支持4个差分数字信号：HD-LVDS,HCSL,LVDS,LV-PECL
电源电压：+2.5V/+3.3V
低相位噪声,非乘法输出,性能稳定

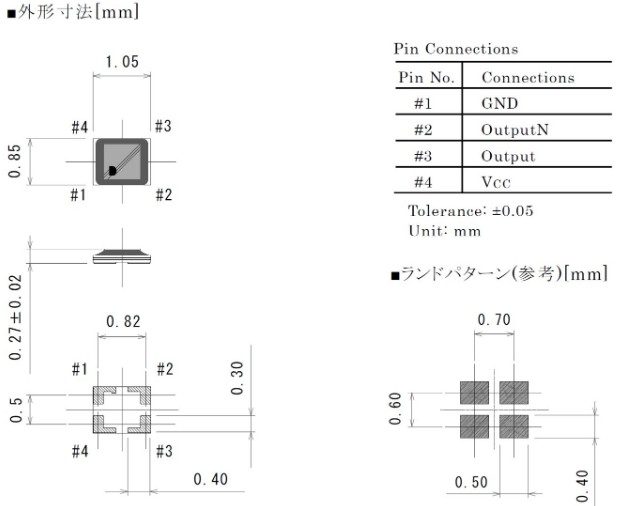

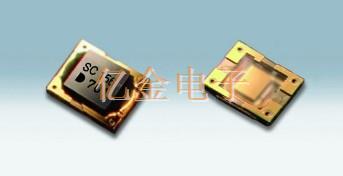

[外部视图]
[术语解释]
Arkh.3G系列：一种晶体计时装置,采用与传统产品不同的新结构,使用导电粘合剂,陶瓷封装和盖子材料,以实现小型化,薄化和高可靠性.
差分输出晶体振荡器：晶体振荡器,输出两个差分信号(电流方向反转的信号),以消除共模噪声(共同混合的噪声分量).
光传输设备：一种使用光信号传输数据的设备.
数字相干技术：一种通过光的相位调制和多路复用以及光的偏振传输来增加传输容量的技术.
在2018年的时候亿金电子在文章“各大品牌1008晶振型号对比”中就讲过,超薄小的贴片晶振才是未来智能电子市场的主流,并且各大晶振品牌制造商也已经研发出比1210还要更小体积的1008贴片晶振.如CX1008SB晶振,NX1008AA晶振,8A晶振等,各品牌的参数信息接收欢迎登入亿金官网晶振动态查看了解.
