独家提供泰艺晶振利用削波正弦波形在电路设计中的技术

晶体振荡器削波正弦波形输出

•截断的正弦波形最多TCXO晶体振荡器的流行输出选项.

-低功耗,改善散热性能特点更好的老化和频率稳定性能

-比CMOS输出有源晶体振荡器更好的相位噪声性能产量

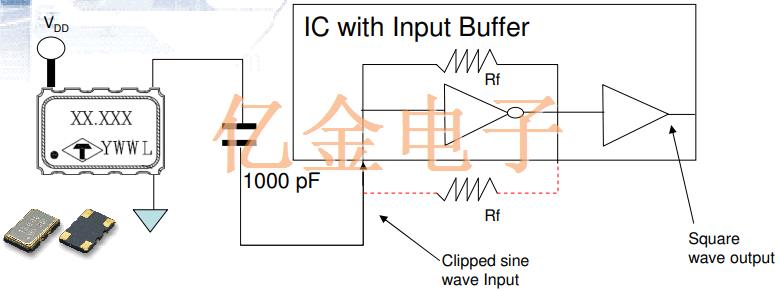

使用Clipped正弦波形芯片组有输入缓冲器

•要将限幅波形转换为CMOS的方波信号,需要输入缓冲器.

•通常,IC将TCXO温补晶振的输出输入缓冲区.振荡器电路应具有与逆变器并联的RF反馈.

•如果IC没有Rf电阻输出引脚的逆变器.

•外部Rf值应在100K至10M欧姆之间.

•除7050贴片晶振系列外,需要在TCXO晶振输出引脚之间串联一个1000pF电容和所有其他小型TAITIEN TCXO的IC时钟输入引脚.

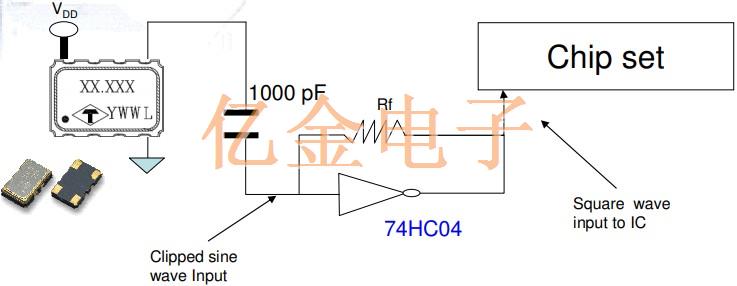

使用Clipped正弦波形没有输入缓冲器的芯片组

独家提供泰艺晶振利用削波正弦波形在电路设计中的技术

•如果IC没有包含输入缓冲器功能,则可以连接到74HC04和RF等变频器,TCXO晶振和时钟输入引脚必须插入输出引脚用于将限幅正弦波形转换为方波的IC

•外部Rf值应在100K至10M欧姆之间.

•除5070晶振产品系列外,需要在电容器之间串联一个1000pF的电容器,TCXO输出引脚和IC时钟输入引脚,用于所有其他更小尺寸的TAITIEN TCXO晶振.

在使用中削波正弦波形与振荡器IC配合使用

•具有限幅正弦波输出的泰艺TCXO晶振也可以与振荡器IC一起使用生成芯片组的方波输出.

•TCXO的输出需要连接到振荡器IC上的晶体输入引脚和振荡器IC的输出引脚连接到芯片组的输入引脚.

•除7x5mm有源晶振系列外,需要在电容器之间串联一个1000pF的电容器,TCXO输出引脚和IC时钟输入引脚,用于所有其他更小尺寸的泰艺温补晶振.
