爱普生多种石英晶体振荡器类型以及应用特点介绍
爱普生晶振是日本晶体行业的领导者,在世界各地享有盛誉,一直以来都在研发创新,为用户提供更先进,更优异的晶振产品.亿金电子代理爱普生晶振,提供各种封装尺寸,型号规格齐全,下面给大家介绍爱普生多种石英晶体振荡器类型以及应用特点.
1、SPXO简单封装晶体振荡器SPXO石英晶体振荡器提供出色的频率稳定性,无需温度补偿和频率控制.
EPSON的晶振时钟振荡器采用AT或BT切割基波或泛音的晶体单元及其振荡电路在同一封装中,设计和制造时可在施加设定电压时提供稳定的信号输出.
通常,当客户购买石英晶体振荡器并在其振荡电路中使用它们时,他们首先需要在安装之前提供模拟设置.这些包括负载电容,振荡容限和温度变化引起的特性变化的设置.使用EPSON Quartz crystal的时钟振荡器,我们已经提供了这些设置,因此它们的输出信号可以直接控制TTL和CMOSIC.这缩短了客户的设计流程,并有助于标准化要使用的零件.我们的晶振时钟振荡器还具有VCXO功能和Try-state功能.VCXO功能可通过外部控制电压控制输出频率.
SPXO晶振类型
水晶osillator
具有1频率输出功能的晶体振荡器
SPXO标准
SPXO扩展温度
SPXO差分
SPXO 32kHz
可编程的
客户可以自由设置输出频率的石英晶体振荡器
SPXO快速交付(可编程)
扩频
具有SS功能的晶体振荡器用于EMI测量
SPXO快速交付
SG-9000系列
Low_Jitter
包含SAW谐振器的晶体振荡器，用于低抖动
SPXO低抖动
高稳定性
在SPXO中设计为高精度的晶体振荡器
HG-2150CA
多路输出
同时输出2个或更多频率的石英晶体振荡器
SPXO低抖动
MG-xxxx系列
多路输出
同时输出2个或更多频率的石英晶体振荡器
SPXO可选择
2、TCXO温度补偿晶体振荡器

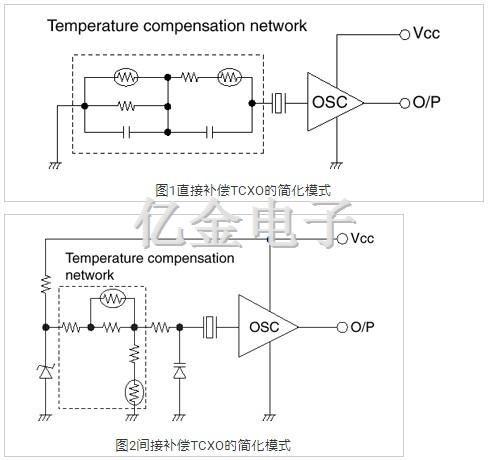

TCXO晶振是一种温度补偿晶体振荡器,在其振荡回路中具有温度敏感电抗电路,以补偿晶体单元固有的频率-温度特性.爱普生晶振分为两种类型.一种是直接型TCXO晶振,在振荡回路中内置温度补偿电路.另一种是间接型TCXO晶振,在振荡回路外部具有温度补偿电路,因此间接控制振荡频率.两种TCXO晶振的电路图如图1和图2所示.
3、VCXO压控晶体振荡器

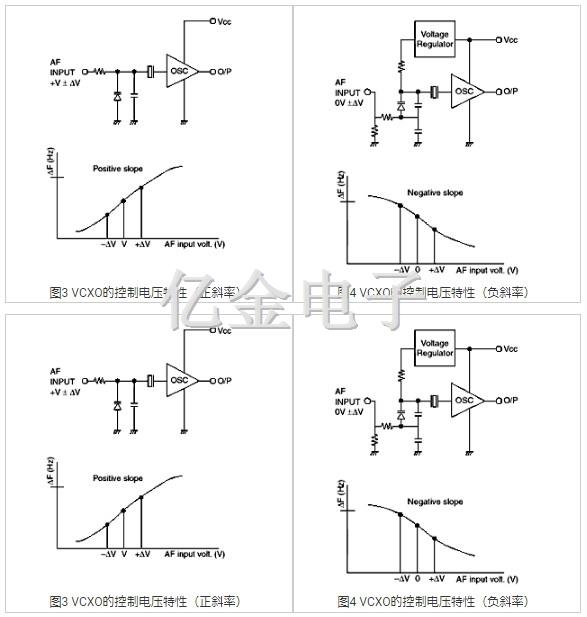

VCXO（压控晶体振荡器）是一种电压控制晶体振荡器,其输出频率通过频率控制输入在可变电容元件（例如与负载电容（CL）并联连接的变容二极管）上添加外部控制电压来控制.根据VCXO晶振的AFC（自动频率控制）输入配置,EpsonVCXO根据电压-频率（VF）特性斜率分为两种类型.一个是具有正VF斜率的VCXO,另一个是具有负VF斜率的VCXO.请注意,控制电路的输入电压将根据具体类型而变化,如图4和图5所示.爱普生的VCXO晶振能够根据客户的喜好进行选择.
在上述类型中,与TCXO组合的VCXO分别称为VC-TCXO压控温补晶振.这些元件具有精确控制其输出频率的优点.
4、OCXO恒温控制晶体振荡器
通过将石英晶体单元和振荡电路都安装在恒温烘箱中,OCXO晶振具有极高的频率稳定性.本目录中引入的具有SC切割（应力补偿切割）晶体单元的OCXO恒温晶振近年来更常用,而不是传统的带有AT切割晶体单元的OCXO.爱普生提供先进的OCXO恒温晶体振荡器,最大限度地发挥SC切割晶体单元的优势,满足市场需求,例如：
（1）紧凑设计中的高频稳定性（2）快速启动（3）高抗振动性冷却风扇（4）优异的C/N特性等.
为了获得更高的频率稳定性,爱普生提供采用双层恒温烤箱的双烤箱型.在上述类型中,VCXO与OCXO的组合分别称为VC-OCXO晶振.这些元件具有精确控制其输出频率的优点.
