具有超低相位噪声的NT2016SJA移动电话晶振

返回列表 来源:亿金电子 查看手机网址
扫一扫!具有超低相位噪声的NT2016SJA移动电话晶振扫一扫!
浏览:- 发布日期:2019-09-03 09:25:32【
分享到:

  NT2016SJA晶振采用更先进的技术,为更广泛的领域提供优异的产品性能.NT2016SJA晶振是日本电波一款超小型温补晶振,自成立以来为用户提供了无数频率控制元件,包括石英晶体振荡器,SMD晶振,晶体滤波器等.下面要介绍的是采用新型技术升级之后具有超低相位噪声的NT2016SJA移动电话晶振.

  NT2016SJA晶振特征:

  具有超低相位噪声的特性.

  为对应低电源电压的产品.(可对应DC+1.7V~+3.3V.标准规格:+1.8V)

  高度:最高0.8mm、体积:0.0022cm3、重量:0.008g,超小型,量轻.

  带有Enable/Disable(Stand-by)功能.

  表面贴片型TCXO温补晶振.(可对应回流焊)

  无铅产品.满足无铅焊接的回流温度曲线要求.

  NT2016SJA晶振规格参数表

额定频率范围(MHz)

13~52

标准频率(MHz)

26

52

尺寸大小(L×W×H:mm)

2.0×1.6×0.8

电源电压(V)

+1.8

负载阻抗

10kΩ//10pF

消耗电流

Enable(mA)

Max. 2.5

Max. 3.0

Disable(µA)

Max. 4.0

输出电压

Min. 0.8V(p-p)(DCCoupling(*1))

频率温度特性

Max. ±0.5×10-6

工作温度范围/储存温度范围(°C)

-30~+85/-40~+85

电源电压变动的频率特性

Max. ±0.1×10-6/+1.8V±5%

负载变动的频率特性

Max. ±0.1×10-6/(10kΩ//10pF)±10%

老化率

Max. ±1.0×10-6/year

Enable/Disable功能

Enable:80% VCC to VCC
Disable:0V to 20%VCC

规格料号

NSC5227B

NSC5227D

  *1. 有源晶体振荡器没有内置DC切割用电容器.请将DC切割用电容器(1,000pF)接到振荡器的输出线上后再进行使用.

  如咨询采购NDK晶振标准规格品时,请告知“型名”、“频率”和“规格料号”.如需标准规格以外的规格时,请咨询我们0755-27876565.

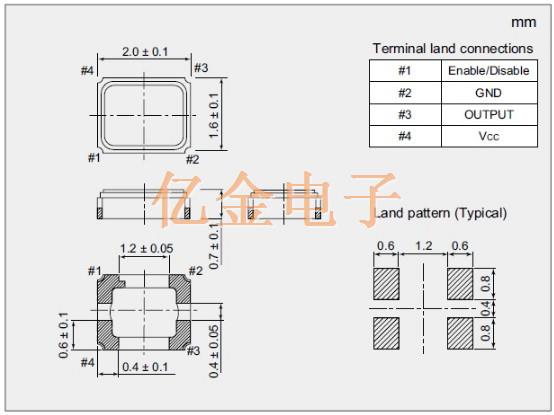

  NT2016SJA晶振外形尺寸

具有超低相位噪声的NT2016SJA移动电话晶振

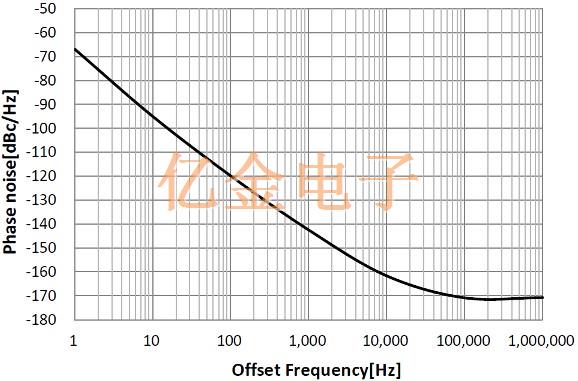

  相位噪声特性(26MHz)

具有超低相位噪声的NT2016SJA移动电话晶振
