NDK晶振,VCXO晶振,NV7050SF晶振,CMOS输出压控晶振

频率：1.25M~62MHZ

尺寸：5.0x7.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27876565

日本电波工业株式会社NDK晶振经营范围：晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

NDK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少（抑制）CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.

日本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱.

yijin-1

NDK晶振,VCXO晶振,NV7050SF晶振,CMOS输出压控晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

NDK晶振型号		NV7050SF晶振
输出频率范围		1.25M~62MHZ
标准频率		2.048MHZ/10MHZ/25MHZ/30.72MHZ/38.4MHZ/50MHZ/61.44MHZ
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-更多详细参数请联系我们http://www.vc-tcxo.com/
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-40~+85℃ ±1.0×10-6,±2.5×10-6 max./-55~+125℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V ±3.0×10-6,±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V
	频率控制极性	正极性

yijin-3

日本电波7050压控晶振型号

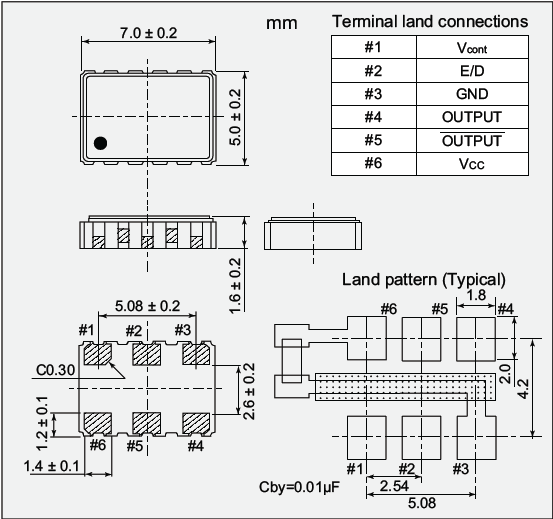

NDK压控晶振型号	尺寸大小 (mm)			频率范围 (MHz)		输出规格	频率偏差	电压 (V)
NDK压控晶振型号	L	W	H	Min.	Max.	输出规格	[×10^-6]	[V_CC]
NV7050SF压控晶振	7.0	5.0	1.6	1.25	62	CMOS	±50	+3.3
NV7050SF压控晶振	7.0	5.0	1.6	122.88		CMOS	±50	+3.3
NV7050SA晶振	7.0	5.0	1.6	62	170	CMOS	±50	+3.3
NV7050SA晶振(低相位噪声)	7.0	5.0	1.6	100	200	LVPECL	±50	+3.3
NV7050SA贴片晶振(高温范围）	7.0	5.0	1.6	122.88	122.88	LVPECL	±50	+3.3
NV7050SA压控振荡器	7.0	5.0	1.6	80	170	LVPECL	±50	+3.3

yijin-4 在使用NDK晶振时应注意

有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的NDK电压控制晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.NDK晶振,VCXO晶振,NV7050SF晶振,CMOS输出压控晶振
