NDK晶振,差分晶振,7311S-DG晶振,7311S-GG晶振

频率：62.5M~220MHZ

尺寸：5.0x7.0mm

差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

订购热线：0755-27876565

NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.

现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.

日本电波工业株式会社NDK晶振经营范围：晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

NDK晶振日本电波工业株式会社由于制造普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程.通过使产品更加紧凑,可以增加每个工序引入的零件数量.设备功耗几乎不影响零件数量.因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放.与这项改革,减少功耗设备也实施.为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术.

NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.

yijin-1

NDK晶振,差分晶振,7311S-DG晶振,7311S-GG晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值（PPM）可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.

有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振（OCXO）,因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是：25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.

yijin-2

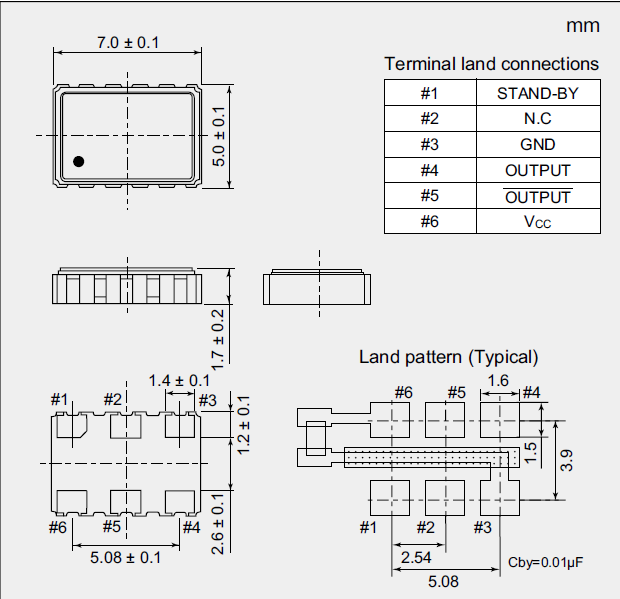

NDK晶振型号	符号	7311S-DG晶振,7311S-GG晶振
输出规格	-	LVDS
输出频率范围	fo	62.5~220MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40?+85℃
消耗电流	I_CC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	V_OL	-
1电平电压	V_OH	-
上升时间下降时间	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分输出电压	V_OD1, V_OD2	0.247~0.454V
差分输出误差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
补偿电压	V_OS	1.125~1.375V
补偿电压误差	⊿V_OS	50mV
交叉点电压	Vcr	-更多详细参数请联系我们http://www.vc-tcxo.com/
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

7311S-DG_7_5 SPXO

NDK 5x7mm差分晶振型号

NDK晶振型号	尺寸大小 (mm)			额定频率范围 (MHz)		输出规格	电源电压 (V)	工作温度范围 (°C)		频率允许偏差
NDK晶振型号	L	W	H	Min.	Max.	输出规格	[VCC]	Min.	Max.	[×10-6]
7311S晶振	7.0	5.0	1.7	62.5	220	LVDS	+2.5	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25
7311S差分晶振	7.0	5.0	1.7	62.5	220	LVDS	+3.3	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25
7311S贴片晶振	7.0	5.0	1.7	62.5	220	LVPECL	+2.5	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25
7311S石英晶体振荡器	7.0	5.0	1.7	62.5	220	LVPECL	+3.3	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25

在使用NDK晶振时应注意以下事项：

石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

1.噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

2.电源线路

电源的线路阻抗应尽可能低.

3.输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

4.未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.NDK贴片晶振,差分晶振,7311S-DG晶振,7311S-GG晶振

5.热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

6.安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

7.通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
