KDS晶振,贴片晶振,DSX630G晶振

频率:8M~80MHZ

尺寸:6.0x3.5mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 KDS晶振,贴片晶振,DSX630G晶振

KDS-2

日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959113,正式注册成立是在196358,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型石英晶体谐振器,石英晶体应用产品,石英晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

yijin-1

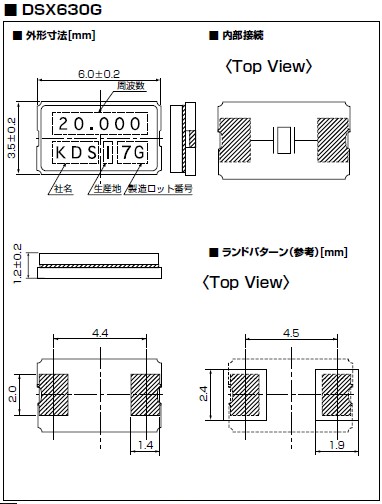

KDS晶振,贴片晶振,DSX630G晶振,6035封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器.在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求.6035两脚贴片晶振通过严格的频率分选,为编带盘装产品.贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,6035封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

yijin-2

KDS晶振规格

单位

DSX630G晶振频率范围

石英晶振基本条件

标准频率

f_nom

8M~80MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-30°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF,10pF,12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

yijin-3

DSX630G

yijin-4在使用KDS晶振时应注意以下事项:

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:

镉和CG是外部负载电容,其中已建成的芯片组. (请参阅芯片组的规格)
Rf
为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.
Rd
为限流电阻470Ω1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.

一个稳定的振荡电路需要的负电阻,其值应是石英晶振阻力的至少五倍.它可写为|-R|>5Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω.负阻的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻(-R)以下说明:

dlsjpp

线路连接的电阻(R)与晶体串联
2)从起点到振荡的停止点调整R的值.
3)振荡期间测量R的值.
4)你将能够获得负电阻的值,|·R|= R +Rr,RR =晶振的阻力.
附:所连接的电路的杂散电容,可能会影响测定值.

如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(CdCG)的值,并采用其他晶振具有较低负载电容(CL.

采用具有较低电阻(RR)的晶振.

使用光盘和CG的不等价的设计.我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.KDS晶振,贴片晶振,DSX630G晶振

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.

1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
