DSO751SR晶振,7050有源石英晶体振荡器,5x7四脚贴片晶振

当前位置：首页 » KDS晶振 » 日本大真空晶体,贴片晶振,DSO751SR晶振

prevnext

日本大真空晶体,贴片晶振,DSO751SR晶振

频率：0.7M~150MHZ

尺寸：5.0x7.0mm

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.为满足市场需求具有7050mm,6035mm,5032mm,3225mm,2520mm体积可选,并且符合RoHS/无铅.

订购热线：0755-27876565

KDS-1

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO晶振）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.

日本大真空株式会社,KDS晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,石英晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社大真空KDS晶振三种信赖行为守则：

可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.

可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.

可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.

1我们对公司的管理政策、管理原则和管理措施有正确的认识,并本着公司和全社会的利益,不关心个人的利益和成本.

2我们将从观念到问题的解决,而不受制于陈规或惯例.

3我们会不时与有关人士进行讨论,如有需要,以方便谈判的调整,并将建立良好的关系,试图解决任何问题的诚意.

4我们将通过理解对方的立场,继续说服对方,以便处理石英晶振,贴片晶振,陶瓷雾化片,石英晶体谐振器,任何疑难问题.

5我们将始终有一个环境兼容性和执行环境兼容的活动作为我们的主要主题之一.

6我们将在每一种情况下充满信心地工作并有精神完成工作.

7我们将努力建立这样的性格和个人磁性被接受和信任周围的每一个人.

8我们要努力建立良好的人际关系,有时要勇于接受别人的脆弱.

9我们将遵守法律法规以及任何规则,包括各种规章制度和既定的社会规范,并确保信息的安全性认识到信息的重要性.

10我们将始终采取一个明智的行动作为社会成员.

yijin-1

日本大真空晶体,贴片晶振,DSO751SR晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用

1、频率大小
有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是石英晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振（OCXO）,因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是：25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.

2.、石英晶振频率稳定度：关键参数,我们的高端晶振可以达到10-9级别.

指在规定的工作温度范围内,与标称频率允许的偏差,用PPm（百万分之一）表示.一般来说,晶振稳定度越高或温度范围越宽,价格越高.对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器.对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO .对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO.如果客户有十分特别的频稳要求,我们可根据客户要求参数定做.

yijin-2

KDS晶振项目	符号	DSO751SR晶振规格说明	条件
输出频率范围	f₀	0.7MHz to 150MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8V to 3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.vc-tcxo.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

yijin-3

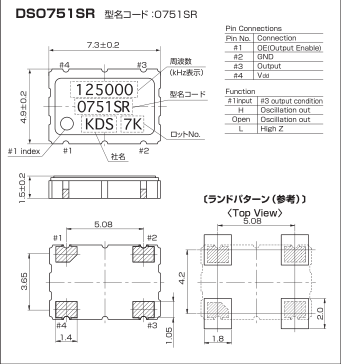

DSO751SR

yijin-4 在使用日本大真空晶体时应注意以下事项

如何正确的使用有源晶振

电处理：

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.日本大真空晶体,贴片晶振,DSO751SR晶振

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
