KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振

频率:32.768KHz

尺寸:2.0x1.2mm

KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振日本KDS大真空晶振,DST210A是一款小体积晶振尺寸2.0x1.2mm晶振,两脚贴片晶振,频率为32.768K晶振,1TJG125DR1A0004石英晶体谐振器,1TJG080DP1A0001石英晶振,1TJG090DP1A0005贴片晶振,1TJG125DR1A0019无源晶振,无铅环保晶振,表面贴装KHz音叉型石英振动子2012尺寸、厚度0.5mm,超小型,轻薄型,耐热及耐环境特点,采用陶瓷封装、金属盖,实现高精度、高可靠性,符合AEC-Q200标准,适用于移动通信设备,钟表电子晶振,时钟晶振,汽车电子晶振,智能手机晶振,平板电脑晶振,无线网晶振,蓝牙模块晶振,小型便捷式设备,可穿戴设备,数码产品等应用。
订购热线:0755-27876565
QQ咨询 点击这里给我发消息

KDS-1

yijin-1

KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振日本KDS大真空晶振,DST210A是一款小体积晶振尺寸2.0x1.2mm晶振,两脚贴片晶振,频率为32.768K晶振1TJG125DR1A0004石英晶体谐振器,1TJG080DP1A0001石英晶振,1TJG090DP1A0005贴片晶振,1TJG125DR1A0019无源晶振,无铅环保晶振,表面贴装KHz音叉型石英振动子2012尺寸、厚度0.5mm,超小型,轻薄型,耐热及耐环境特点,采用陶瓷封装、金属盖,实现高精度、高可靠性,符合AEC-Q200标准,适用于移动通信设备,钟表电子晶振,时钟晶振,汽车电子晶振,智能手机晶振,平板电脑晶振,无线网晶振,蓝牙模块晶振,小型便捷式设备,可穿戴设备,数码产品等应用。

yijin-2

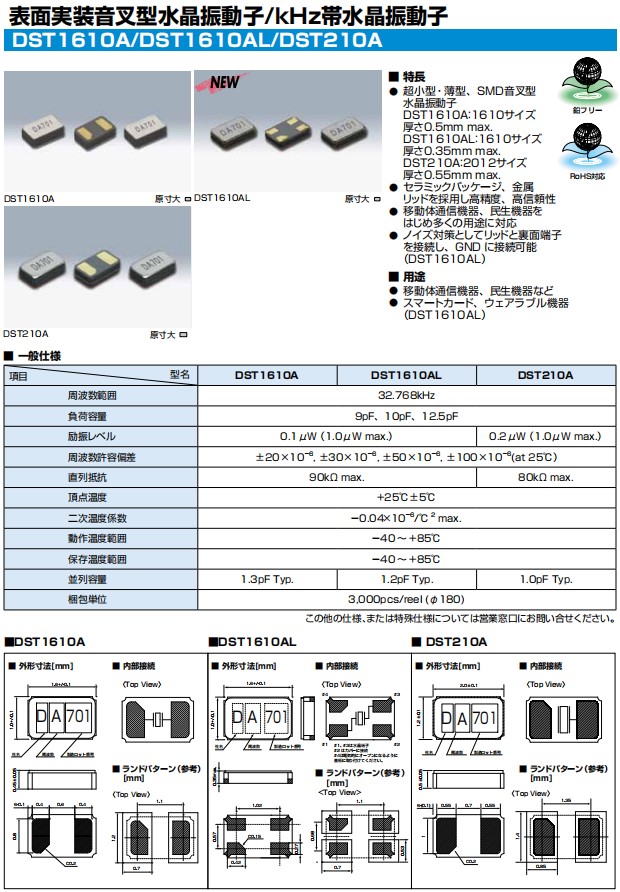

KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振,参数图

項目

DST1610A

DST1610AL

DST210A

波数範囲

32.768kHz

負荷容量

7pF, 9pF, 12.5pF

振レベル

0. 1μW (1 .0μW max.)

0.2μW (1 .0μW max.)

周波数許容偏差

±20×10(at 25℃)

直列抵抗

90kΩ max.

80kΩ max.

頂点温度

+25℃±5

二次温度係数

0.04×106/℃ 2  max.

動作温度範囲

40 ~ +85℃

保存温度範囲

40 ~ +85℃

並列容量

1.3pF typ.

1.2pF typ.

1.0pF typ.

梱包単位

3,000pcs/reel (φ180)

yijin-3

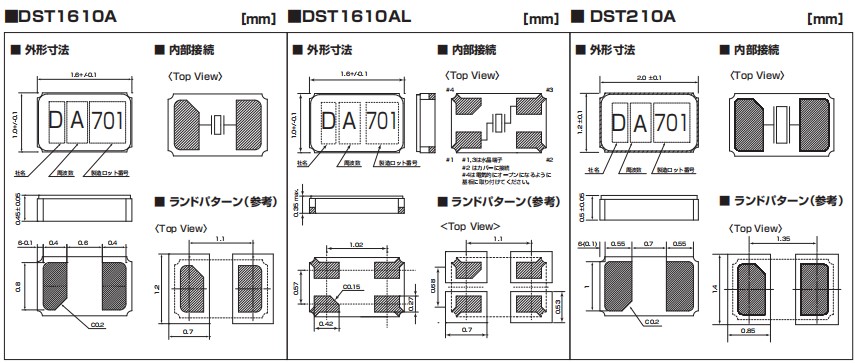

KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振,尺寸图

DST210A

yijin-4

KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振

使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。


所有产品的共同点

 抗冲击:晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射:暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂:请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)

卤化合物:请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振

静电:过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。



在设计时

机械振动的影响:当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

 PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。KDS无源晶振DST210A,1TJG090DR1A0013钟表电子晶振

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。


存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

品牌 石英贴片晶振 型号 尺寸 频率
KDS晶振 1TJH125DR1A0004 DST1610A 1610 32.768KHz
KDS晶振 7CG03840A06 DSR1612ATH 1612 38.400M
KDS晶振 1TJL070DR1A0009 DST1610AL 1610 32.768KHz
KDS晶振 1ZZHAM24000BB0B DSX1612S 1612 24MHZ
KDS晶振 1ZC12256 DST1210A 1210 32.768KHz
KDS晶振 1ZZHAM26000AB0A DSX1612S 1612 26MHZ
KDS晶振 1TJN090DP1A0004 DST1210A 1210 32.768KHz
KDS晶振 1ZZHAM32000AA0A DSX1612S 1612 32.000M
KDS晶振 1TJH090DR1A0003 DST1610A 1610 32.768KHz
KDS晶振 1TJG090DR1A0013 DST210A 2012 32.768KHz
KDS晶振 1TJG125DR1A0004 DST210A 2012 32.768K晶体谐振器
KDS晶振 1TJG080DP1A0001 DST210A 2012 32.768KHz
KDS晶振 1TJH125DR1A0058 DST1610A 1610 32.768KHz
KDS晶振 1TJG090DP1A0005 DST210A 2012 32.768KHz
KDS晶振 1TJG125DR1A0019 DST210A 2012 32.768KHz
DST210A.2012
