爱普生晶振,进口Oscillator,SG2016CAN日产晶振

频率:1.2M~75MHZ

尺寸:2.0*1.6*0.7mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,日本进口晶振体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,
订购热线:0755-27876565
QQ咨询 点击这里给我发消息

TY-2

爱普生晶振集团环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶振、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.

yijin-1

爱普生晶振,进口Oscillator,SG2016CAN日产晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶振,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.

yijin-2

爱普生晶振型号

SG2016CAN

输出频率范围

1.2M~75MHZ

电源电压范围

+1.60~+3.63V

功耗

+3.0mA max.(f=75MHz)

待机时电流

-更多参数信息欢迎联系我们http://www.vc-tcxo.com

输出电压

0.4Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)

输出负载

15pF

频率稳定度

±25×10-6 ,±50×10-6,±100×10-6

储存温度

   -55-125℃

工作温度

  -20-70℃,-40-85℃,-40-105

长期变化

±1.0×10-6 max./year

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V

±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

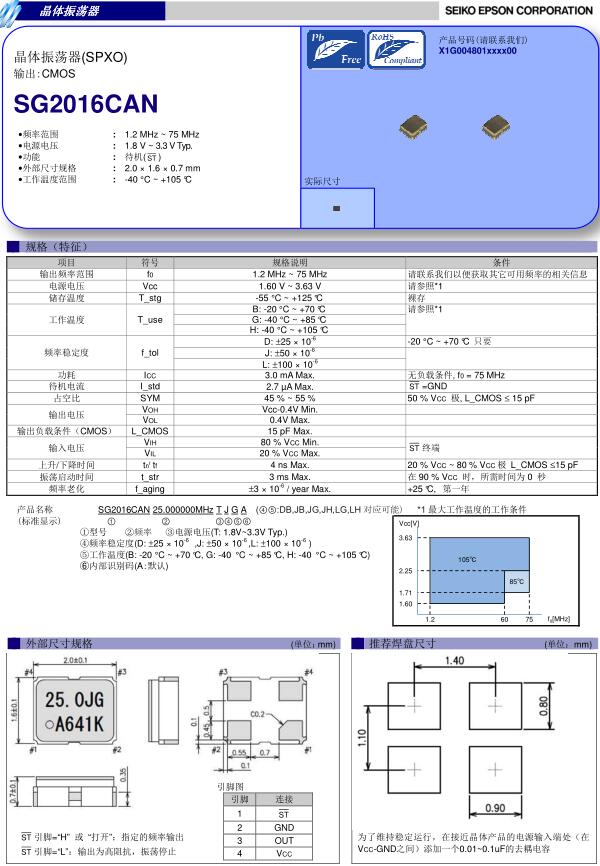

SG2016CAN 2016 CMOS

yijin-4

电处理:

将电源连接到石英晶体振荡器指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英贴片晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,贴片晶振调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

机械处理

当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.

SG2016CAN
