日本村田晶振,石英晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振
频率:24M~48MHZ
尺寸:1.6x1.2mm
超小型表贴式贴片晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHZ做起,小型,超薄型具备强防焊裂性,石英晶体CRYSTAL在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.
村田公司是一家使用性能优异电子原料,设计、制造最先进的陶瓷晶振,muRata陶瓷谐振器,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.
村田制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.
2009年度,根据环境管理体系中的规定,村田在其日本国内的所有事业所和海外的所有生产基地中,建立了绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.
日本村田晶振,石英晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为X轴,短边为Z轴,面为Y轴.
对于圆片晶振,X、Z轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的UM-1),会在X轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在Z轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.
产品类别 | 水晶单位 |
---|---|
系列 | XRCFD |
类型 | MCR1612晶振 |
频率 | 24M~48MHZ |
频率容差 | 最多+/- 20ppm。(总) |
工作温度范围 | -30℃至85℃ |
等效串联电阻(ESR) | 最大150ohm |
驱动电平(DL) | 30μW(最大100μW) |
负载电容(Cs) | 为8pF |
形状 | SMD |
洗 | 不适用(在使用产品之前和之前,请务必咨询我们的销售代表或工程师。) |

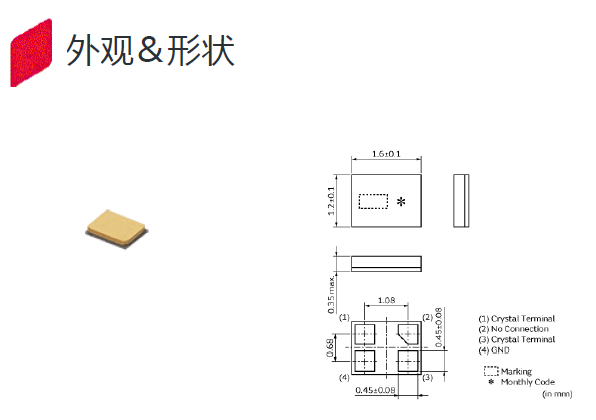

长x宽(大小) | 1.6x1.2mm |
日本村田超小贴片晶振型号
系列 | 型号 | 尺寸 (mm)* | 频率 | 应用 |
---|---|---|---|---|
XRCTD
XRCED
|
MCR1210晶振 |
1.2×1.0×0.30 1.2×1.0×0.33 |
32~52MHz |
金属封装 小型无线通信设备 小型民生機器 |
XRCFD
XRCMD
|
MCR1612晶振 |
1.6×1.2×0.35 1.6×1.2×0.33 |
24~29.99MHz 30~48MHz |
MCR1612晶振不同频率原厂编码
村田晶振原厂编码 | 型号 | 频率 | 频率公差 | 其他用途 |
XRCFD26M000FYQ01R0 | MCR1612 | 26.0000MHz | ±20ppm max. (Total) | 消费级 |
XRCMD32M000F1P00R0 | MCR1612 | 32.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCMD32M000FXP50R0 | MCR1612 | 32.0000MHz | ±30ppm max. (Total) | 消费级 |
XRCMD32M000FXP52R0 | MCR1612 | 32.0000MHz | ±30ppm max. (Total) | 消费级 |
XRCMD32M000FXP53R0 | MCR1612 | 32.0000MHz | ±30ppm max. (Total) | 消费级 |
XRCMD32M000FXP54R0 | MCR1612 | 32.0000MHz | ±35ppm max. (Total) | 消费级 |
XRCMD32M000FZQ52R0 | MCR1612 | 32.0000MHz | ±30ppm max. (Total) | 消费级 |
XRCMD37M400F1Q01R0 | MCR1612 | 37.4000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCMD38M400FXQ56R0 | MCR1612 | 38.4000MHz | ±20ppm max. (Total) | 消费级 |
XRCMD40M000FXQ57R0 | MCR1612 | 40.0000MHz | ±20ppm max. (Total) | 消费级 |
XRCMD40M000FXQ58R0 | MCR1612 | 40.0000MHz | ±20ppm max. (Total) | 消费级 |
XRCMD48M000FXQ58R0 | MCR1612 | 48.0000MHz | ±20ppm max. (Total) | 消费级 |
在使用村田晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解超小SMD晶体,石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.日本村田晶振,石英晶体,MCR1612晶振,XRCFD26M000FYQ01R0晶振
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
