西迪斯晶振,32.768K晶振,TFPMN晶振

频率：32.768KHZ

尺寸：6.9x1.4mm

32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

订购热线：0755-27876565

CTS-1

CTS晶振公司在大萧条时期,对便宜的台式收音机的需求增加了,而芝加哥电话供应公司则以更低成本和稳定的碳组成可变电阻器的发展作为回应,这有助于降低无线电元件的成本.在这段时间里,公司从一个生产成品(电话和交换机)的制造商发展成一个石英晶振,贴片晶振,石英晶体振荡器等频率院级制造商.

二战期间,美国陆军需要一个链接到前线部队,所以芝加哥电话供应公司集成电话和无线电组件技术开发RM-29远程电话字段设置.陆军/海军生产卓越奖了去芝加哥的电话供应公司杰出的战时生产超过300000电话RM-29字段.然后,在回答一个请求从麻省理工学院(MIT)辐射实验室,工程师致力于创建RLB€“雷达的精密电位计单位.这项新技术使盟军能够执行夜间空袭任务,这对缩短战争至关重要.在以后的几年,和平时期的RLB应用包括空中交通安全、增强天气预报和医疗诊断.

20世纪40年代末迎来了消费电子产品的下一个繁荣时期——电视.芝加哥电话供应公司,已经是主要的无线电,石英晶体等元件供应商,应用了可变电阻器的技术,并切换到新的电视市场.随着这个新市场的快速发展,美国制造商在1946年生产了6000台电视机,到1950年,这个数字飙升到750万.无线电接收器可能使用1、2或3个声表面滤波器,石英晶振供应部件,一台需要6到10个可变电阻部件的电视接收器.这一增加的组件数量将公司生产和利润提升到新的高度.

尽管仍在享受消费电视行业的增长,但CTS再次向另一个新兴的新兴市场寻求机会.数据处理或计算机市场符合要求,CTS以新的、创新的产品回答.1958年,经过4年的密集的研究,CTS工程师介绍一种新型的稳定的石英晶振晶体元件.一个稳定的金属陶瓷实现小型化的需求申请电脑,以及军事工业,确保CTSa目前€™参与现代电子市场.

到20世纪60年代初,芝加哥电话供应公司已经多元化经营多种开关、可变电阻和各种晶振,石英晶体,贴片晶振,有源晶振等电子元件的制造商.然而,该公司20多年来一直没有生产商用电话.几十年来,随着新技术和新产品的创新,新市场不断扩张,很明显,原来的名称不再适合公司.

1960年,芝加哥电话供应公司正式更名为CTS晶振公司,以更准确地反映其多样化的产品线.1962年6月4日那天,CTS上市的普通股€?Big那些€?纽约证券交易所.这一天标志着CTS作为一家公司发展的转折点,因为在纽约证券交易所上市,使该公司在国际业务上有了更大的知名度.

与此同时,CTS晶振通过收购和内部开发,扩展了产品组合,包括石英晶体振荡器,压电水晶, 压电石英晶体,有源晶体水晶过滤器、石英振荡器、选择器开关和扬声器,以及扩展的可变电阻业务.随着电子产品行业的需求被称为电子产品的小型化,CTS的反应是制造混合微型电路,设计出更多的功能到更小的包里,在各种各样的应用中,如心脏起搏器和导弹制导系统.

消费电子制造业的发展带动了许多美国人的发展电子制造商在亚洲开设业务.

1968年CTS晶振公司在台湾建立了石英晶振,有源贴片晶振的生产操作的离岸生产设施服务北美建立oem和计数器组件制造低成本的亚洲.全球市场的增加,帮助CTS进一步扩大了产品应用到国际市场.质量、成本更低的CTS石英晶体被设计成新的应用.

1980年CTS继续提供创新的解决方案利用金属陶瓷技术为国内汽车制造商提供可靠的底层的位置传感器.在1980年代早期CTS获得一个成功的连接器和底板制造商在北美开展业务和苏格兰.此外,这种苏格兰连接为CTS定位传感器,贴片晶振,石英晶体等产品开辟了许多新的欧洲市场机会.

CTS晶振公司为了满足日益增长的全球市场需求,中旅社完成了在墨西哥、新加坡、苏格兰和美国的工厂扩建.、加拿大、香港和台湾,进一步加大CTSa目前€™s全球影响力.

1999年,CTS收购Motorolaa€™s组件产品部门(CPD).更名为CTS无线组件,这次收购将CTS的前沿新兴市场手机手机和基站通过制造陶瓷过滤器、双工器和其他通信组件.此外,1990年代末美国合并动力公司(DCA)支持CTSa目前€™作为电子元器件的主要生产商的地位.

重申致力于开发新组件技术,满足客户规格,超越客户期望.该公司将CTS无线组件更名为CTS无线组件,通过制造陶瓷滤波器、双工和其他通信部件,将CTS置于新兴手机和基站市场的最前沿.

在2000年末€™s和2010年初一个€™s,CTS完成一系列并购拓展的关键市场,并推动增长.

2007年,CTS完成收购阿尔法陶瓷、压电陶瓷材料的提供者为传感器,石英晶体谐振器,贴片晶振和传感器制造商在军事和航空市场.因此,美国CTS CRYSTAL增强其全球领先地位在压电陶瓷具有一个独特的范围的能力.自2008年收购Tusonix Inc .,在诺加利斯,制造业务墨西哥,增加了电磁和射频干扰(EMI / RFI)过滤器组件CTS系列产品.

2008年CTS晶振公司收购的Tusonix公司,在墨西哥的诺加斯生产操作,增加了电磁和无线电频率干扰(EMI / RFI)过滤组件到CTS产品系列.

2012年,CTS完成了对valpey - fisher公司的收购,该公司是精密频率晶体振荡器设计和制造的领导者.收购扩大CTSa目前€™技术和工程能力.同年也是CTS收购D&R技术公司(D&R)的一年.D&R是一家私营企业,专门为汽车轻型汽车市场设计传感器、开关和机电组件.收购显著扩大CTSa目前€™汽车传感器产品平台战略.

2013年1月,基兰Oa€™沙利文加入CTS总裁兼首席执行官.在今年,CTSa目前€™s重新定义策略来简化业务模型,关注和推动盈利增长导致减少全球足迹,改进的竞争地位和盈利能力提高.作为战略的一部分,CTS出售了EMS业务.

yijin-1

西迪斯晶振,32.768K晶振,TFPMN晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

yijin-2

CTS晶振规格	单位	TFPMN晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

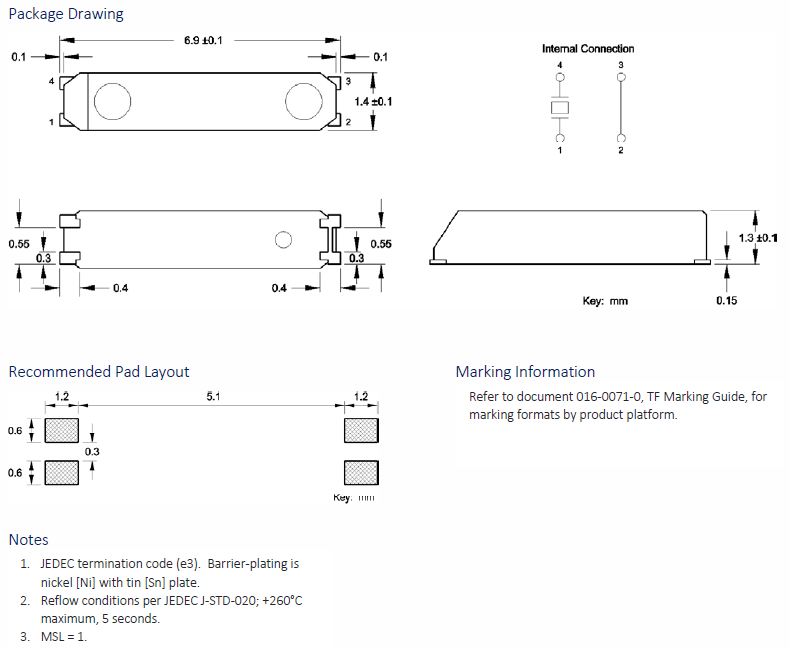

TFPMN 6914

yijin-4 在使用CTS晶振时应注意以下事项

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

1:机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.西迪斯晶振,32.768K晶振,TFPMN晶振

2:PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
