ECS晶振,贴片晶振,CSM-9晶振
频率:4M~50MHZ

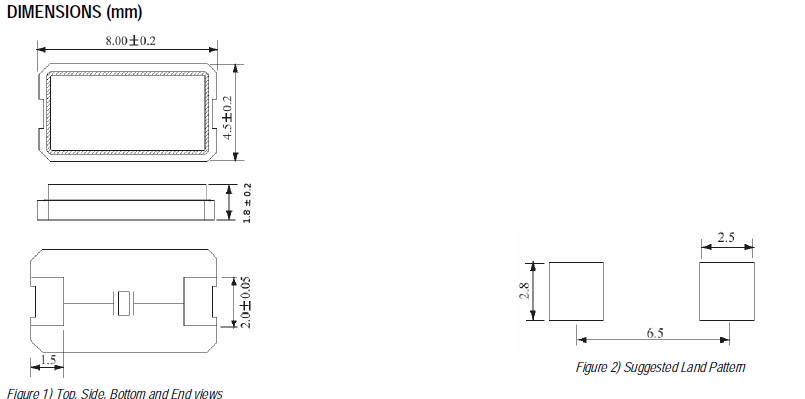

尺寸:8.0X4.5mm
ECS Inc集团拥有顶尖人才和技术,以及创新的产品开发理念,使其能够解决复杂的客户问题.石英晶振,贴片晶振,有源晶振,压电水晶的批量生产在日本、中国、台湾和韩国的世界级认证的制造设施.内部检测和测试确保所有产品达到或超过ECS公司的质量保证标准.这些制造地点拥有最严格的质量管理认证,开始于ISO 9001 / 2008、同位素的ISO14001和AECQ产品的国际组织.
美国ECS crystal集团成为市场领导者提供创新、先进的压电石英晶体元器件、压电石英晶体、有源晶体频率控制组件解决方案到电信、工业、公用事业、导航、汽车、电子、航空航天和医疗与一流的制造行业的基于石英晶体/过滤器,时钟振荡器、陶瓷谐振器/过滤器和其他基于压电的产品.ECS inc .以迅速扩大的市场部门的多元化产品基础,热情关注客户和市场趋势,调动企业的力量,为世界各地的客户提供一贯的卓越服务.
ECS晶振,贴片晶振,CSM-9晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
ECS晶振规格 |
单位 |
CSM-9晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
4M~50MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +70°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF ~ ∞ |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
在使用ECS晶振时应注意以下事项:
产品设计人员在设计振荡回路的注意事项
1. 驱动能力
驱动能力说明石英晶体振荡器所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示石英晶振的有效电阻,而且 Re=R1(1+Co/CL)2.
2. 振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.
3. 负载电容
如果振荡电路中晶振的负载电容不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS.
其中CS表示电路的杂散电容.ECS晶振,贴片晶振,CSM-9晶振
