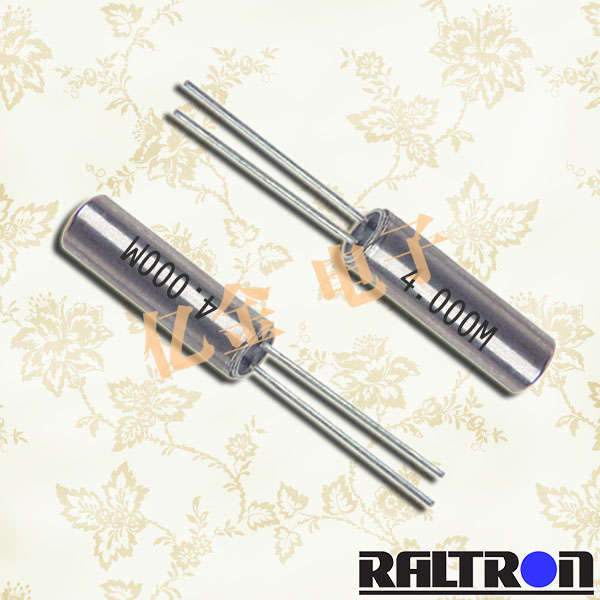

Raltron晶振,圆柱晶振,CSA309晶振

频率：4M~70MHZ

尺寸：3.2x9.0mm

插件圆柱晶振系列为满足市场不同产品对精度的要求，通常情况下分为±5PPM、±10PPM、±20PPM，如果有其他特殊要求的客户也可以分为在精度上分为正偏差以及负偏差。音叉型表晶在产品中使用温度范围可以达到—40°到+70°的宽温要求。

订购热线：0755-27876565

Raltron-1

Raltron晶振公司在其位于迈阿密的工厂生产一些较为高端精密的石英晶体振荡器,有源晶振,温补振荡器.相对于一些石英晶体谐振器,石英晶体,贴片晶振,时钟振荡器以及过滤器,陶瓷谐振器,滤波器等则是在国内几个工厂生产.通过将这些产品从香港的物流中心运往世界各地,Raltron晶振公司全体员工均以追求完美的服务以及卓越的品质为工作理念.

Raltron拉隆晶振积极努力追求一流的生产技术以满足客户的需求,满足客户对于质优价廉的石英晶振,贴片晶振,石英晶体振荡器等频率元件的市场需求.Raltron石英晶振,贴片晶体,石英晶体谐振器,石英晶体,压电石英晶体元器件、压电石英晶体、有源晶体具有精确的频率容差和稳定性,有源晶振的频率范围广,封装尺寸小,具有低相位噪声和低抖动等特点.

Raltron石英晶振集团加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用压电石英晶体元器件、压电石英晶体、有源晶振、（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

yijin-1

Raltron晶振,圆柱晶振,CSA309晶振,插件圆柱晶振系列为满足市场不同产品对精度的要求，通常情况下分为±5PPM、±10PPM、±20PPM，如果有其他特殊要求的客户也可以分为在精度上分为正偏差以及负偏差。音叉型表晶在产品中使用温度范围可以达到—40°到+70°的宽温要求。插件圆柱晶振系列主要使用于较为高端大气上档次的汽车电子、智能家用电器、笔记本、插卡音响、智能手表、以及数码相机等产品中。

石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

Raltron晶振规格	单位	CSA309晶振频率范围	石英晶振基本条件
标准频率	f_nom	4MHZ~70MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.VC-tcxo.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

yijin-3

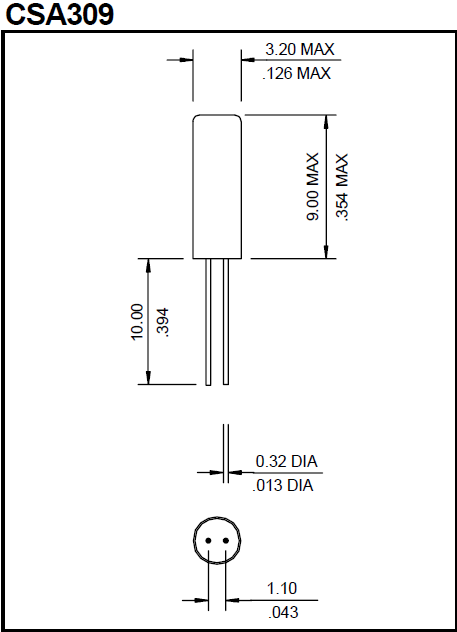

CSA309 9-3.2

yijin-4 在使用Raltron晶振时应注意以下事项：

插件晶振安装示例

(4)DIP产品

已变形的石英晶振引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.

（5）SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形.已变形的石英晶振引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.

9.4.超声波清洗

（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.Raltron晶振,圆柱晶振,CSA309晶振

（2）使用音叉表晶和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

（5）焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

10.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.

11.使用环境（温度和湿度）

请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）.

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）.

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容（请参阅“负载电容”章节内容）.

yijin-5

YJ-6

深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 联系人黄娜：18924600166

工作QQ:857950243

myt 贸易通：yijindz2014

tel 座机：0755-27876565

email 邮箱:yijindz@163.com

inter 网址：http://www.yijindz.com

mwx 微信：yijindz，公众号：NDKcrystal

home 地址：广东省深圳市宝安区107国道旁甲岸路

wxewm

CSA309晶振插件圆柱晶体 Raltron晶振

跟此产品相关的产品 / Related Products

: IQD晶振|LFXTAL025159Reel|2*6mm晶振|实时时钟应用晶振; IQD晶振|LFXTAL025159Reel|2*6mm晶振|实时时钟应用晶振,IQD晶振,CFPX-56无源晶振,音叉表晶,LFXTAL025159Reel晶振,2×6晶振,圆柱晶振,石英晶体谐振器,预成型腿SMD封装,频率32.768KHz,负载12.5pF,频率容差20ppm,工作温度-40~85°C,高精度晶振,无铅环保晶振,低老化晶振,实时时钟应用晶振,数字电表晶振,微处理器时钟晶振,音频系统晶振.

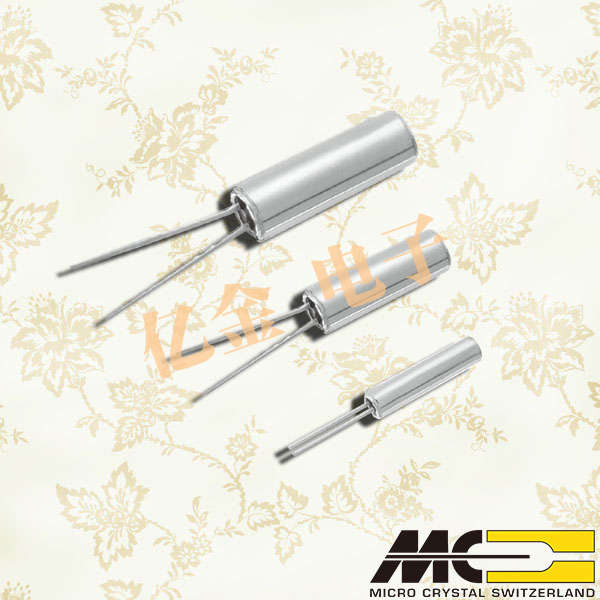

: Microcrystal晶振,圆柱晶振,DS10晶振; 音叉型32.768K表晶体积大小通常分为3x8mm和2x6mm两种尺寸,晶振选用的材料都是选用的日本进口高质量品牌.检验测试仪器仪表都是选用的日本精工品牌一级设备,具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

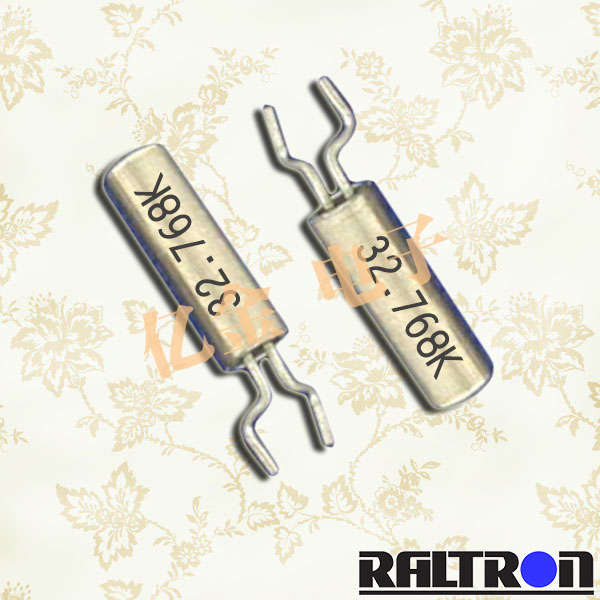

: Raltron晶振,32.768K晶振,R26-32.768-12.5-EXT-SMD-TR晶振; 插件32.768K系列为满足市场不同产品对精度的要求,通常情况下分为±5PPM、±10PPM、±20PPM,如果有其他特殊要求的客户也可以分为在精度上分为正偏差以及负偏差.音叉型表晶32.768K晶振在产品中使用温度范围可以达到—20°到+70°的宽温要求.插件32.768K系列主要使用于较为高端大气上档次的汽车电子、智能家用电器、笔记本、插卡音响、智能手表、以及数码相机等产品中.
