爱普生晶振,VC-TCXO晶振,TG5032CGN晶振,TG5032SGN晶振

频率：10M~40MHZ

尺寸：5.0x3.2mm

5032压控温补晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )，超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.被广泛用于智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等.

订购热线：0755-27876565

EPSON-2

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.

建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现.我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化.

yijin-1

爱普生晶振,VC-TCXO晶振,TG5032CGN晶振,TG5032SGN晶振,具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )，超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

爱普生晶振型号		TG5032CGN晶振(CMOS),TG5032SGN晶振
输出频率范围		10M~40MHz
标准频率		19.2MHz/26MHz/38.4MHz/40MHz
电源电压范围		+2.375+5.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-更多晶振参数信息请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

yijin-3

yijin-4 在使用爱普生晶振时应注意以下事项

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

1:机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.爱普生晶振,VC-TCXO晶振,TG5032CGN晶振,TG5032SGN晶振

2:PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

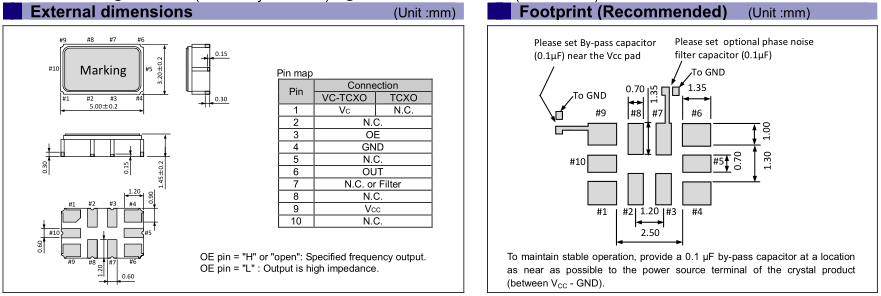

(2) 在设计石英贴片晶振时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存日本高精密压控温补晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
